高精度光纤对准测试夹具结构设计

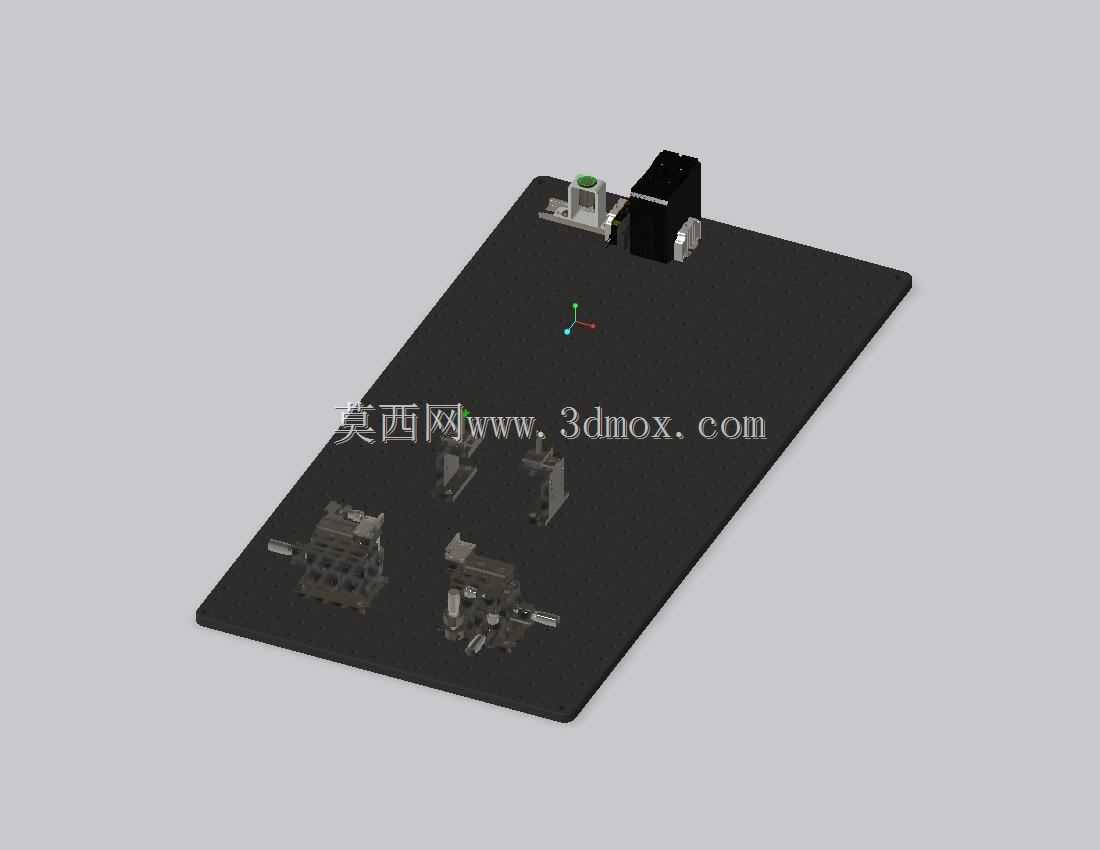

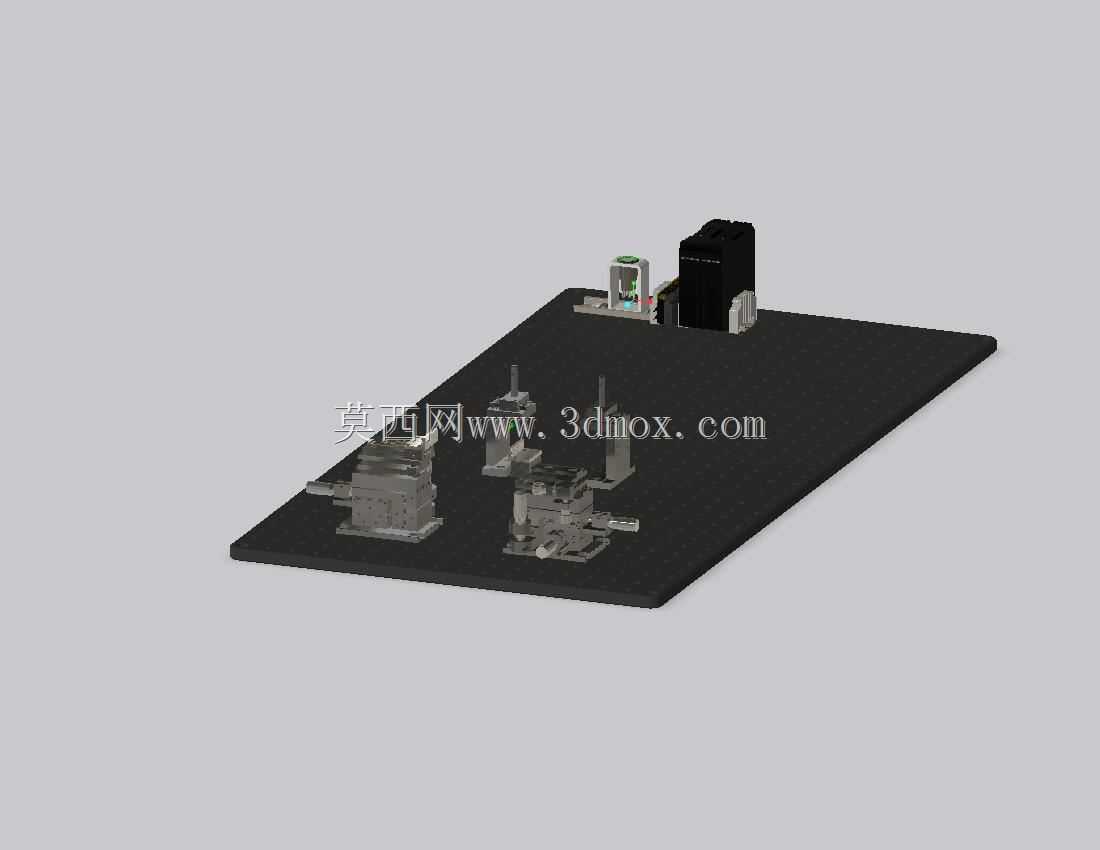

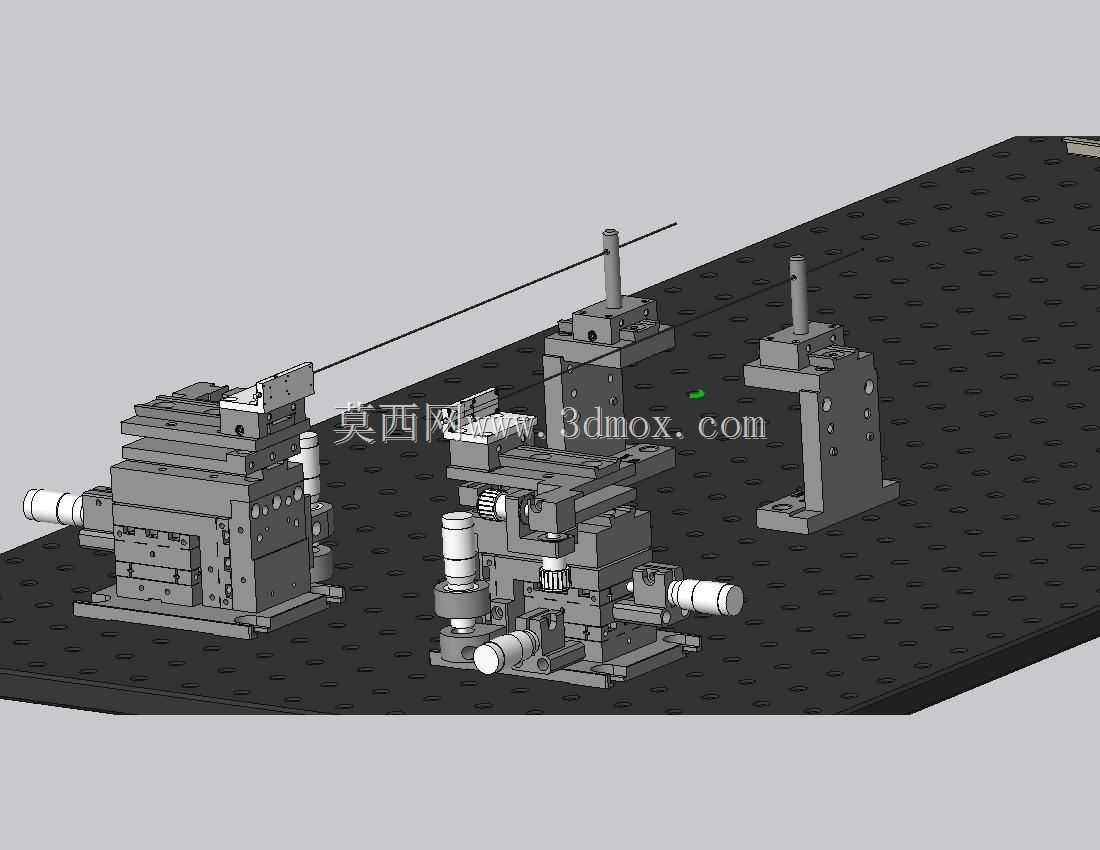

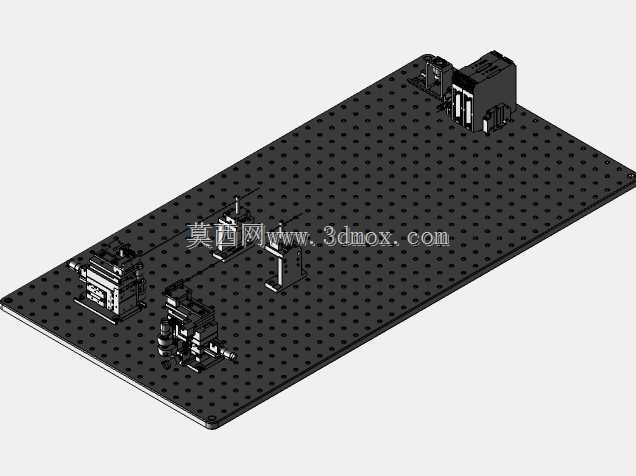

这套光纤对准测试夹具，主要面向高精度光学应用场景下的光纤制造质量检测环节，在光通讯器件生产、光学传感模组装配、精密光学实验室测试等场景中，承担光纤装夹定位、对准校准、测试数据采集载体的核心作用。整套夹具以黑色阳极氧化铝合金平板作为安装基底，基底表面做了哑光处理，避免光学测试过程中杂散光反射干扰检测结果，平板的安装孔位按照标准光学试验板的孔距规格设计，可直接固定在光学隔振平台上，无需额外加工转接板，适配多数光学实验室的现有安装条件。夹具上集成了多组装夹定位模块，分别对应光纤输入端、待测光纤段、光学透镜组、反射器组件、信号接收端的装夹需求，其中光纤装夹位采用快拆式压块结构，压块接触面做了聚四氟乙烯垫层处理，装夹时不会损伤光纤外层涂覆层，同时可兼容不同包层直径的单模、多模光纤装夹，装夹重复定位精度可控制在微米级，满足高精度对准的测试要求。设计过程中优先考虑了测试流程的操作便捷性，各调节模块的操作手柄均设置在夹具外侧操作区，测试人员无需俯身遮挡光路即可完成XY轴位置微调、俯仰角度调节、光纤预紧力调整等操作，调节机构采用细牙螺纹副传动，进给分辨率可达0.01mm，配合锁紧机构可在对准完成后快速锁止位置，避免测试过程中出现位置漂移。整套夹具的外形尺寸适配常规光学测试平台的安装空间，基底厚度经过受力仿真校核，在长期装夹使用过程中不会出现翘曲变形，各功能模块的安装位置预留了足够的操作间隙，更换不同规格待测光纤时无需拆卸其他光学组件，可大幅缩短单批次测试的换型时间。夹具上的光学元件安装位兼容市售主流品牌的光学运动支架、透镜座、反射镜架安装尺寸，可根据不同的测试方案灵活调整元件布局，既可以完成光纤插入损耗测试、回波损耗测试等常规检测项目，也可通过更换部分装夹模块拓展光纤端面质量检测、光纤熔接对准辅助等功能，适配多类型的光纤测试需求。在结构细节处理上，所有外露的棱边均做了倒角处理，避免操作过程中划伤光纤或操作人员，调节部件的阻尼经过匹配调试，既不会出现调节时的卡顿问题，也不会因自重出现位置滑移，整套结构无多余的冗余设计，所有部件均服务于光纤测试过程中的精准定位与稳定装夹需求，可有效降低测试过程中的装夹误差，提升光纤质量检测数据的可靠性。
