弯臂式带座铰接支撑连接座结构

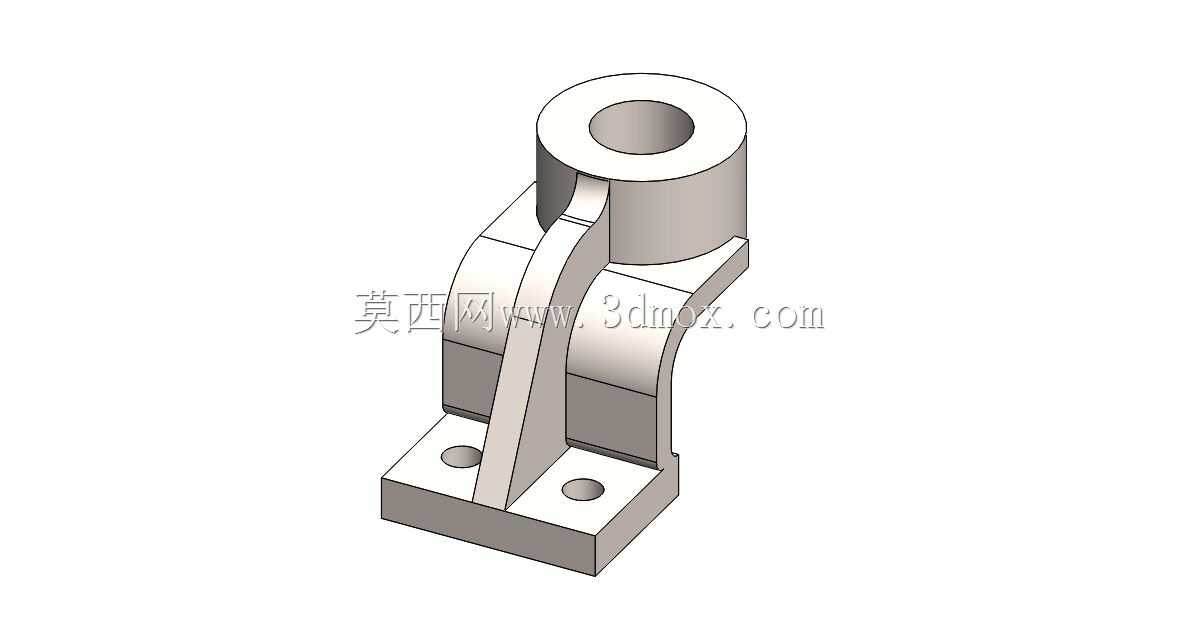

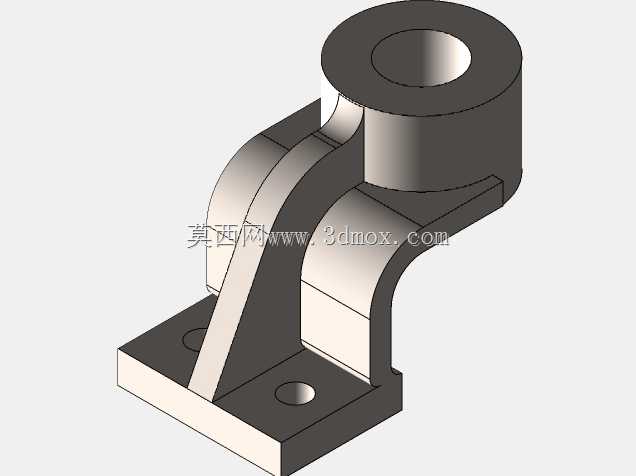

这类弯臂式带座铰接支撑件，常应用在轻工自动化生产线、小型专用工装夹具的摆动工位中，作为执行端与固定机架之间的连接承载结构，承担铰接转动、载荷传递、位置支撑的核心作用，区别于直臂式支撑座，其弯臂构型能够在有限安装空间内避让周边管线、相邻运动部件，避免工位动作过程中出现结构干涉。从结构功能来看，上部的通孔圆柱段为铰接配合位，内孔可适配对应直径的铰接销轴，与摆动摇臂、连杆类零件形成转动副，孔壁的轴向长度经过匹配设计，能够保证铰接配合的接触面积，减少销轴受偏载产生的弯曲应力，避免长期往复转动后出现孔位磨损失圆的问题。下部的方形安装底座设置两个沉头安装孔，可通过内六角螺栓将整个支撑件固定在设备安装基板或者型材架上，沉孔结构能够让螺栓头完全沉入底座平面内，不会突出安装面影响其他部件的排布，底座的平面度在设计时需要满足安装贴合要求，保证固定后整个支撑件不会出现倾斜偏摆，避免上部铰接位的同轴度出现偏差。连接上部圆柱段与下部底座的弯臂部分，采用了变截面过渡加加强筋的结构形式，筋条沿着弯臂的受力走向布置，能够在不额外增加整体壁厚、控制零件重量的前提下，大幅提升弯臂的抗弯、抗扭刚度，当上部铰接位承受径向载荷或者偏转载荷时，应力能够顺着筋条平滑传递到底座安装面，避免弯臂根部出现应力集中导致的断裂变形。设计这类零件时，首先需要确认安装边界：底座的两个安装孔中心距要匹配所安装的设备基板预留孔位，上部铰接孔的中心高度要对应相连摆动件的转动中心高度，弯臂的弯曲弧度要提前做运动干涉校核，保证相连部件在全行程摆动过程中，不会与弯臂、底座产生刮碰。尺寸链设计上，要重点管控铰接孔轴线与底座安装面的平行度，以及铰接孔与两个安装孔的位置度公差，避免安装后铰接转动出现卡滞、别劲的问题。零件的加工工艺适配性也在设计考量范围内，这种构型如果采用金属切削加工，可选用方料铣削成型，弯臂的过渡圆角设置合理的加工半径，减少刀具接刀痕迹；如果采用铸造成型，各部位的拔模斜度、壁厚均匀性都能满足铸造工艺要求，不会出现壁厚突变导致的铸造缩孔缺陷。实际应用中，这类支撑件不需要做复杂的后期维护，只需要定期检查铰接孔的磨损情况、底座安装螺栓的预紧力即可，能够长期在中低载荷的摆动工位稳定工作，替代定制焊接支架，减少现场装配的调整工作量，提升工位结构的标准化程度。
