十字轴式万向连接关节结构设计

项目分类:3D模型 发布时间:2021-09-07 ID:265512
  • 十字轴式万向连接关节结构设计
  • 十字轴式万向连接关节结构设计
  • 十字轴式万向连接关节结构设计
  • 十字轴式万向连接关节结构设计
  • 十字轴式万向连接关节结构设计
  • 十字轴式万向连接关节结构设计
  • 十字轴式万向连接关节结构设计

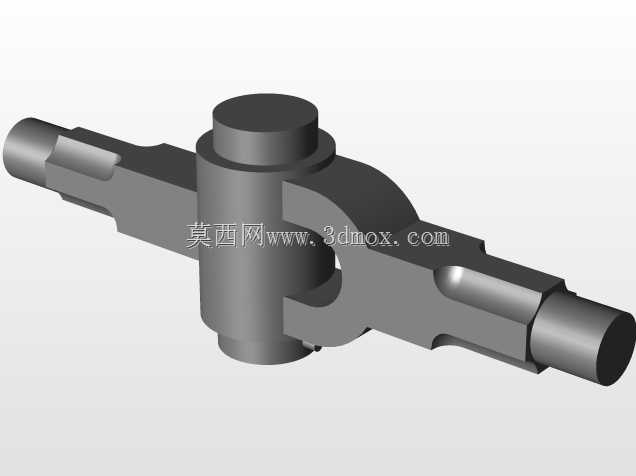

这类十字轴式连接关节是传动系统里用来补偿两轴间角度偏移的核心部件,常见于需要变角度传递扭矩的工况,比如车辆的转向传动路径、工业设备里非同轴布置的动力传递链路,还有一些需要小幅摆动调整的工装夹具连接位。从结构上看,中间的十字轴主体是扭矩传递的核心,四个轴颈分别对应两侧的叉形接头,轴颈和叉耳的配合面需要保证足够的同轴度,避免转动时出现卡滞或者额外的交变载荷。两侧伸出的轴段是和外部部件对接的安装位,设计时需要匹配对接部件的内孔公差,通常采用过渡配合加轴向定位的方式,防止传动过程中出现轴向窜动。

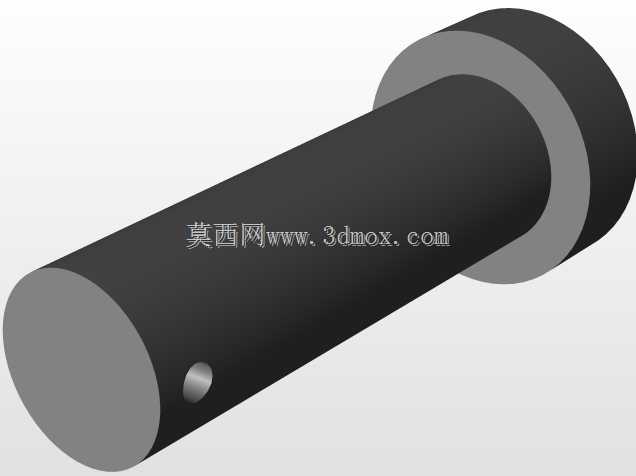

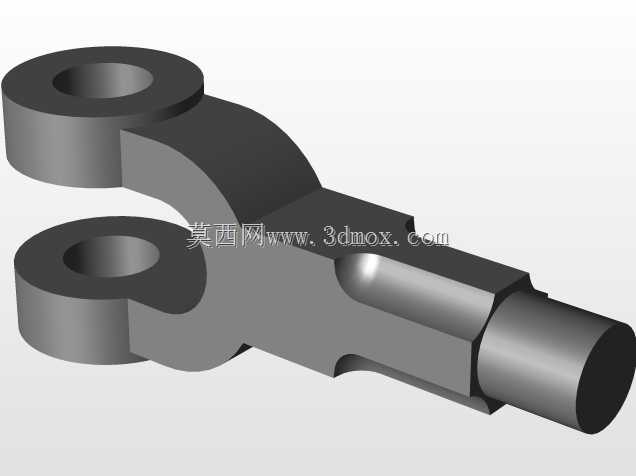

设计这类关节的时候,首先要核算传递的额定扭矩,根据扭矩大小确定十字轴轴颈的直径,轴颈过细会在交变载荷下出现疲劳断裂,过粗则会增加整体重量和转动惯量,影响传动响应速度。叉形接头的开口尺寸要和十字轴的轴向长度匹配,保证装配后十字轴有合适的轴向间隙,既不能因为间隙过大出现传动冲击,也不能因为间隙过小导致热胀后转动卡涩。两侧安装轴的长度需要结合安装空间确定,要预留出锁紧件的安装位置,比如开口销、锁紧螺母的操作空间,避免现场装配时出现工具无法操作的问题。

从安装边界来看,这类关节的最大摆动角度通常在15到25度之间,选型时需要确认实际工况下两轴的最大偏角,不能超过关节的允许摆角范围,否则会造成轴颈和衬套的偏磨,大幅缩短使用寿命。十字轴的轴颈表面通常需要做硬化处理,提升耐磨性能,配合面的粗糙度要控制在合理范围,降低转动过程中的摩擦阻力。叉形接头的根部要做圆角过渡,避免应力集中,因为传动过程中叉耳根部承受的弯曲载荷最大,直角过渡很容易在交变载荷下出现裂纹。

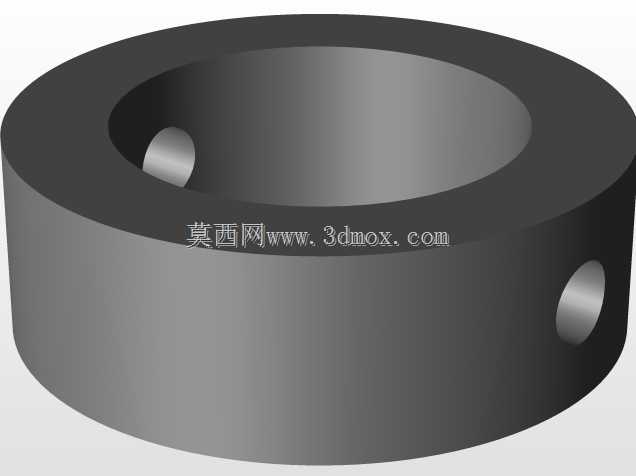

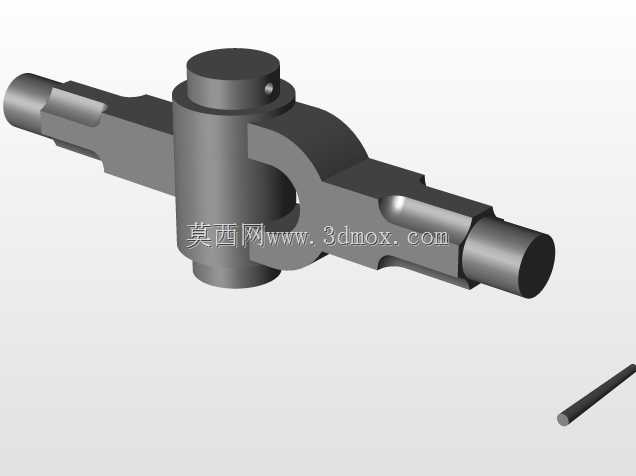

实际应用中,这类关节的润滑设计也很关键,十字轴中心通常会设计油道,方便定期加注润滑脂,减少轴颈和衬套之间的磨损,如果是密封型的结构,还要考虑密封圈的安装槽尺寸,保证密封件装配后不会在转动时被挤出,同时能有效阻挡外部粉尘、水汽进入配合面,避免磨粒磨损。在做三维建模的时候,需要重点校验十字轴转动到最大摆角时,两侧叉形接头是否会出现干涉,尤其是在极限偏角位置,要保证叉耳和十字轴端面之间留有足够的间隙,避免转动过程中出现剐蹭。另外,两侧安装轴的键槽或者花键参数要和对接部件完全匹配,保证扭矩传递的可靠性,避免出现键连接压溃的问题。
