多板组合式注塑成型模具结构设计

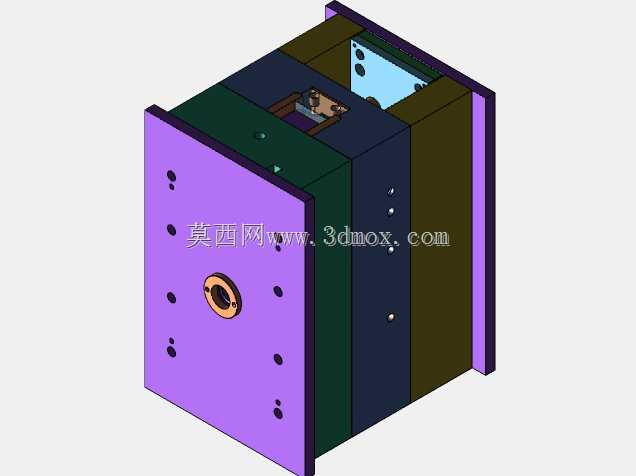

这套模具结构主要面向热塑性塑料件的批量注塑成型场景，常见于消费电子外壳、小型家电结构件、工业塑胶配件的生产环节，适配卧式注塑机的安装工位，整体采用叠层多板排布的模架设计，从外侧固定板到内部模腔依次完成定位、导向、成型、顶出的功能分区。从结构布局来看，最外侧的紫色面板为定模固定板，直接对接注塑机的定模安装面，板件中心预留的带衬套孔位为主流道入口，衬套采用耐磨合金材质，避免长期注塑过程中注塑机喷嘴反复接触造成的接触面磨损，板件上均匀分布的沉头孔用于穿设内六角螺栓，将定模侧所有板件锁紧为整体，同时预留的多组通孔用于安装导套，和动模侧的导柱配合完成合模过程的精准导向，合模导向间隙控制在0.02mm以内，避免合模错位造成模腔擦伤。中间层的深色板件分别为定模板、动模板，内部加工出成型产品的模腔结构，模腔周边均匀布置的小孔为冷却水道接口，通过循环恒温介质控制模温，保证塑胶熔体填充过程中模腔各区域温度均匀，减少产品成型后的翘曲、缩痕缺陷；靠近定模侧的局部位置设置有抽芯滑块结构，用于成型产品侧面的倒扣特征，滑块通过斜导柱驱动，合模时由锁紧块压紧承受注塑压力，开模过程中随动模后退动作同步完成侧向抽芯，避免顶出时产品结构被拉伤。靠近动模侧的橄榄绿色板件为支承板与顶出固定板安装区域，内部预留顶针、复位杆的安装空间，顶针排布根据产品的筋位、柱位位置调整，保证顶出力均匀分布在产品不易变形的结构位置，复位杆在合模过程中先于模腔贴合面接触定模板，将顶出机构推回初始位置，避免合模时顶针碰撞模腔造成损坏。整体模架的长宽尺寸适配200吨级卧式注塑机的拉杆间距，安装时通过压板将定模、动模固定板分别压紧在注塑机的两个安装平台上，开模行程预留量满足产品顶出后取件的空间要求，所有板件的分型面都经过研配处理，合模后分型面贴合间隙控制在0.01mm以内，避免注塑过程中出现飞边溢料的问题。
