漏斗注塑成型模具结构三维设计

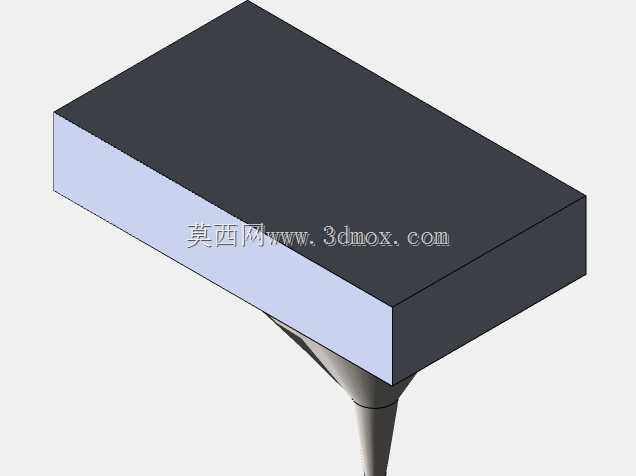

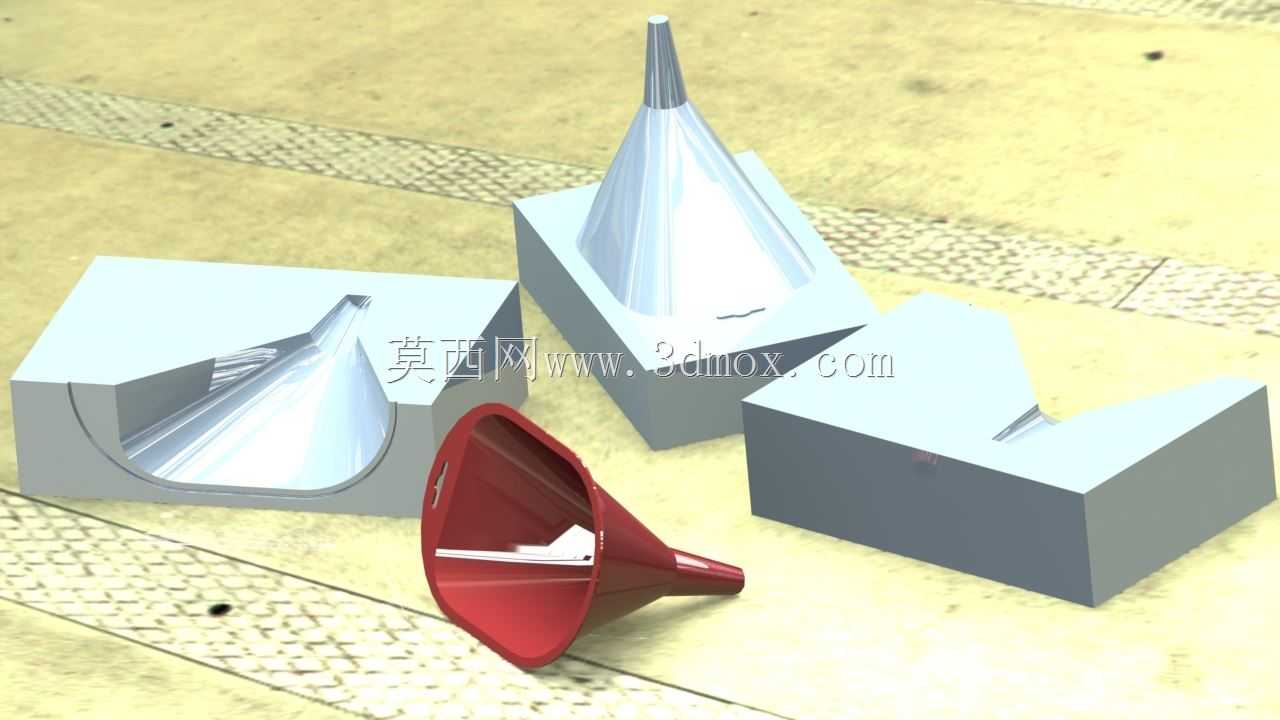

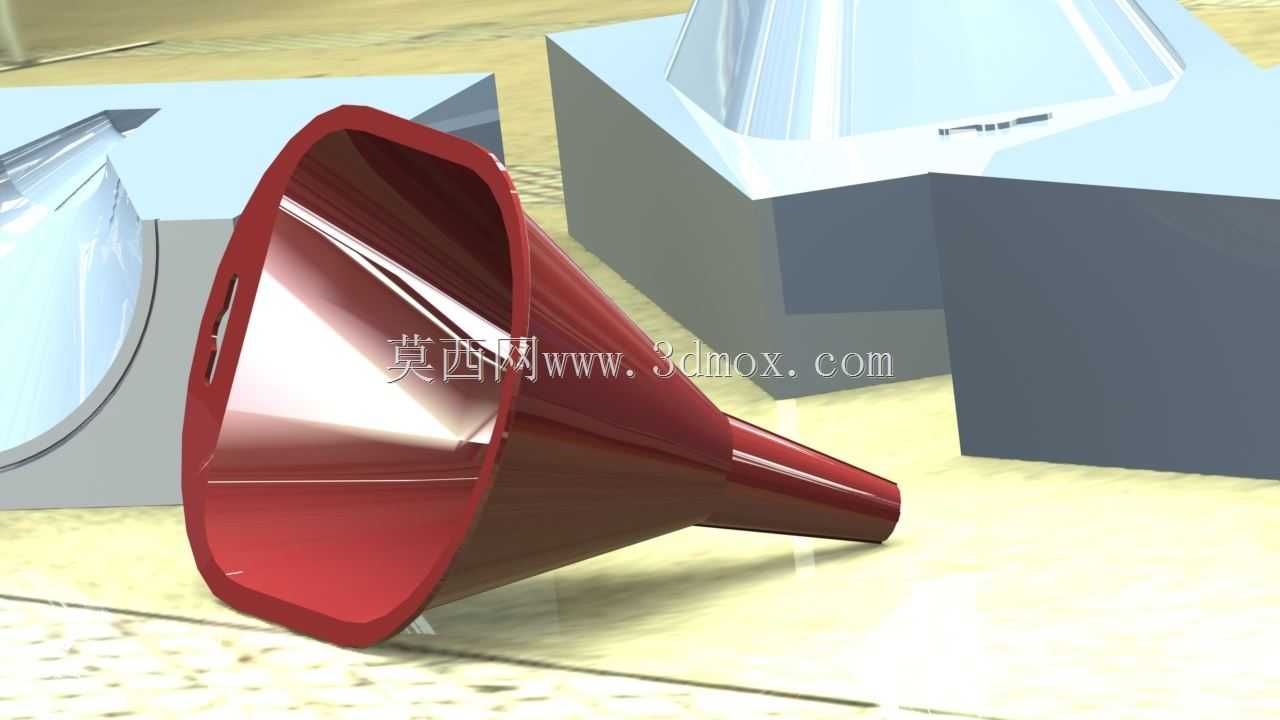

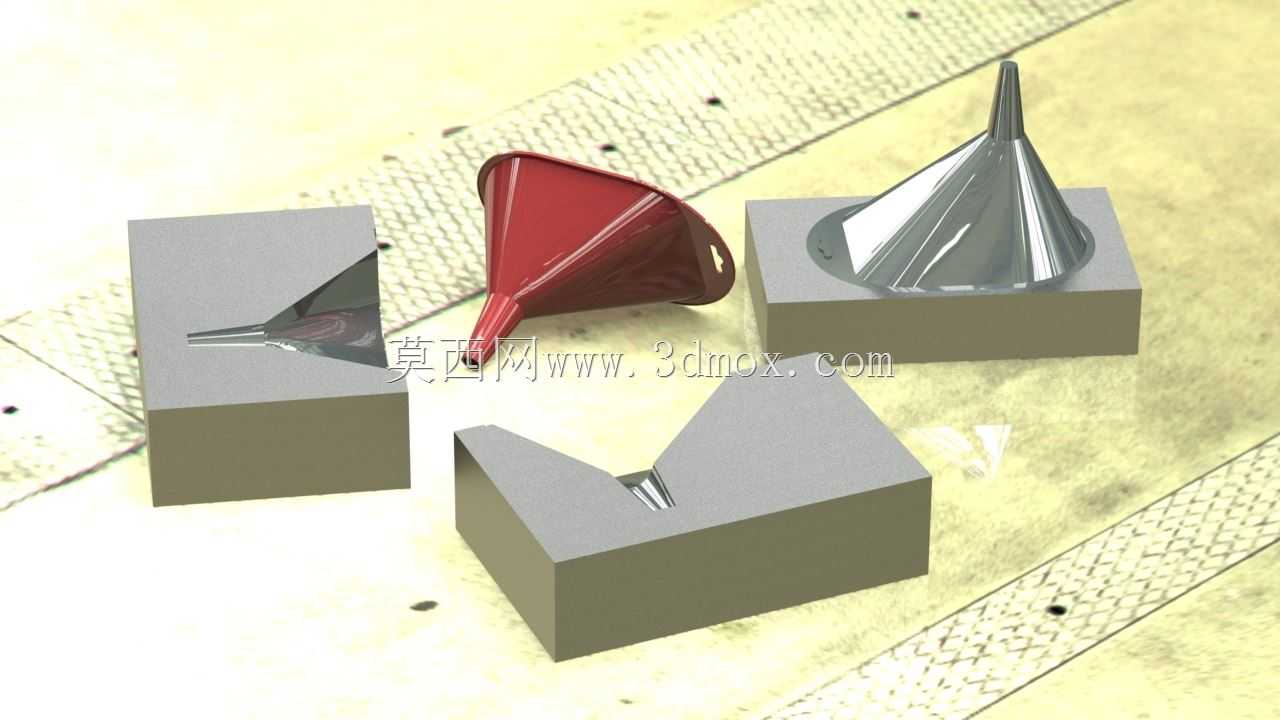

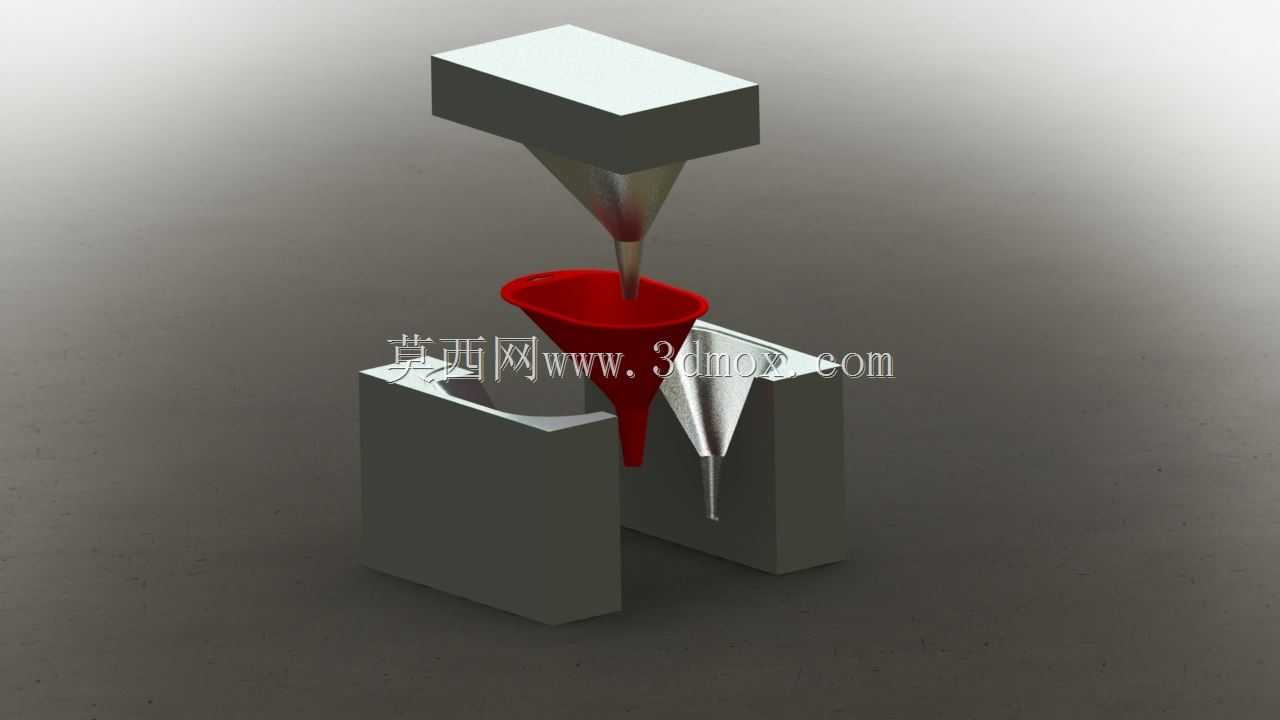

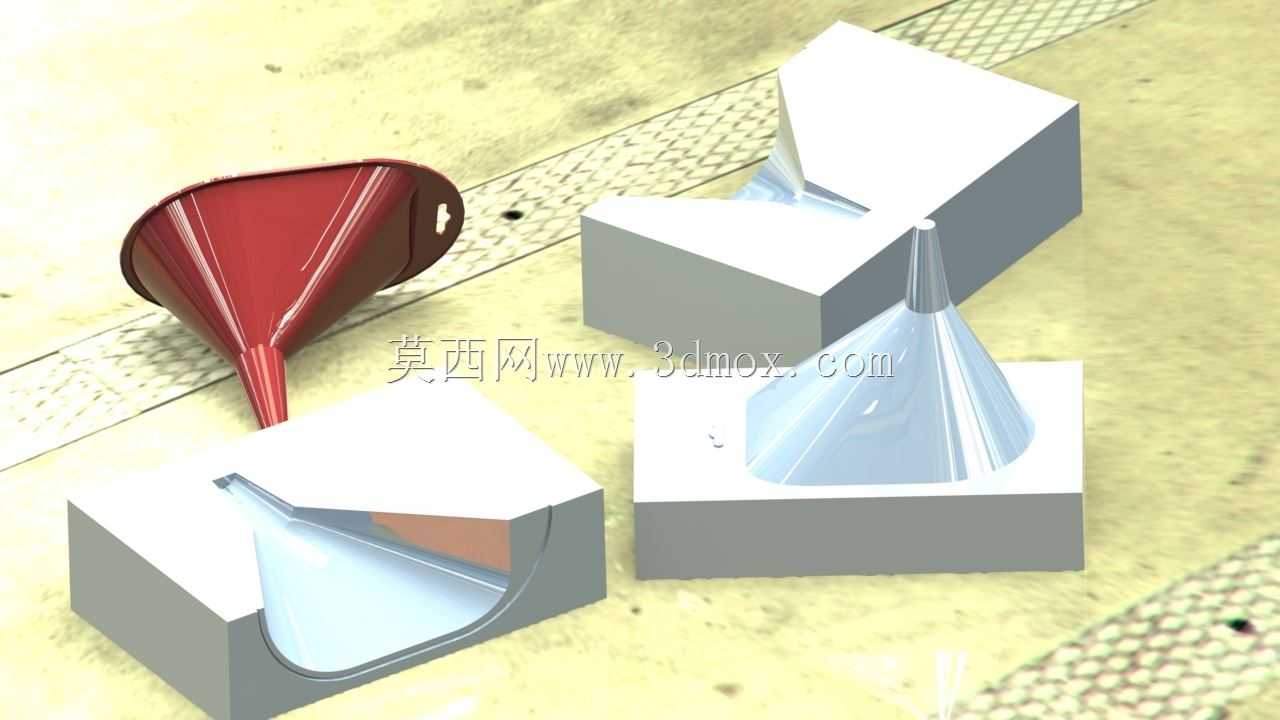

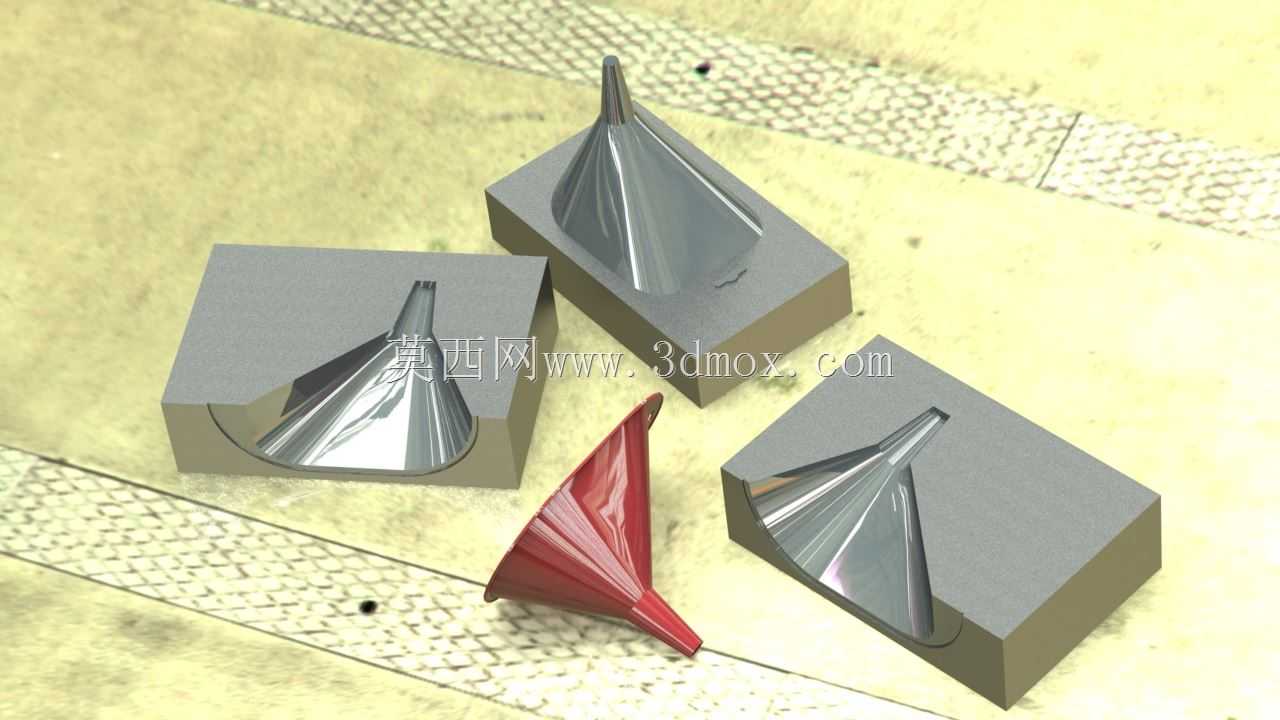

这套模具针对民用及工业场景常用的锥形漏斗制品开发，日常生产中，这类漏斗广泛应用于流体分装、颗粒物料加注、小型化工试剂转移等场景，制品本身需要具备内壁光滑无毛刺、锥面过渡顺滑无台阶、出料口同轴度达标等特性，否则使用时容易出现物料挂壁、流道偏斜、渗漏残留等问题，直接影响终端使用体验。从模具结构来看，设计时优先考虑了制品的脱模方向，将漏斗的大口径端面作为分型面，拆分出上下两个模仁部分，其中定模型腔加工出漏斗的外锥面轮廓，动模型芯加工出漏斗的内锥面及出料口的小直径柱面，这样的分型方式能最大程度减少制品表面的合模线痕迹，避免合模线出现在锥面工作区域影响流体流动。考虑到漏斗制品的壁厚均匀性要求，设计时对型芯和型腔的同轴度做了约束，两个模仁分别设置了定位止口，合模时通过止口的锥面配合自动找正，避免成型后制品出现壁厚不均、一边厚一边薄的问题，同时也能减少飞边的产生，降低后续修边的工作量。在成型顶出结构的设计上，因为漏斗制品是敞口锥面结构，顶出位置设置在制品大端的端面边缘，采用均匀分布的顶杆同步顶出，避免顶出力不均导致制品变形，尤其是出料口位置壁厚较薄，顶出时不能直接作用在小端位置，防止小端出现顶白、开裂的缺陷。模具的安装边界适配常规的卧式注塑机拉杆间距，模架采用标准龙记模架规格，上下模的安装孔位、定位圈尺寸、浇口套规格都符合通用注塑机的安装标准，不需要额外做改装就能直接上机使用。流道设计采用侧浇口进料，浇口位置设置在漏斗大端的外侧边缘，成型后浇口残留容易修剪，不会在制品的工作表面留下痕迹。冷却水路的排布沿着锥面轮廓做环绕布置，保证型腔和型芯各个位置的冷却速度均匀，避免制品因为冷却不均出现收缩变形，尤其是锥面部分的冷却一致性，直接影响制品的圆度和锥度精度，水路距离模仁表面的距离保持均匀，避免出现局部冷却过快导致的应力集中问题。这套结构在实际生产中适配常见的PP、PE等通用塑料原料，成型周期稳定，制品脱模顺畅，不需要复杂的抽芯结构，整体加工难度适中，模仁部分采用常规的数控铣加工配合抛光就能达到表面粗糙度要求，适合中小批量的漏斗制品生产，也可以根据不同的漏斗尺寸规格，更换模仁部分实现同模架不同规格产品的快速切换，降低模具的开发成本。
