设备安装用钣金支撑固定支架结构

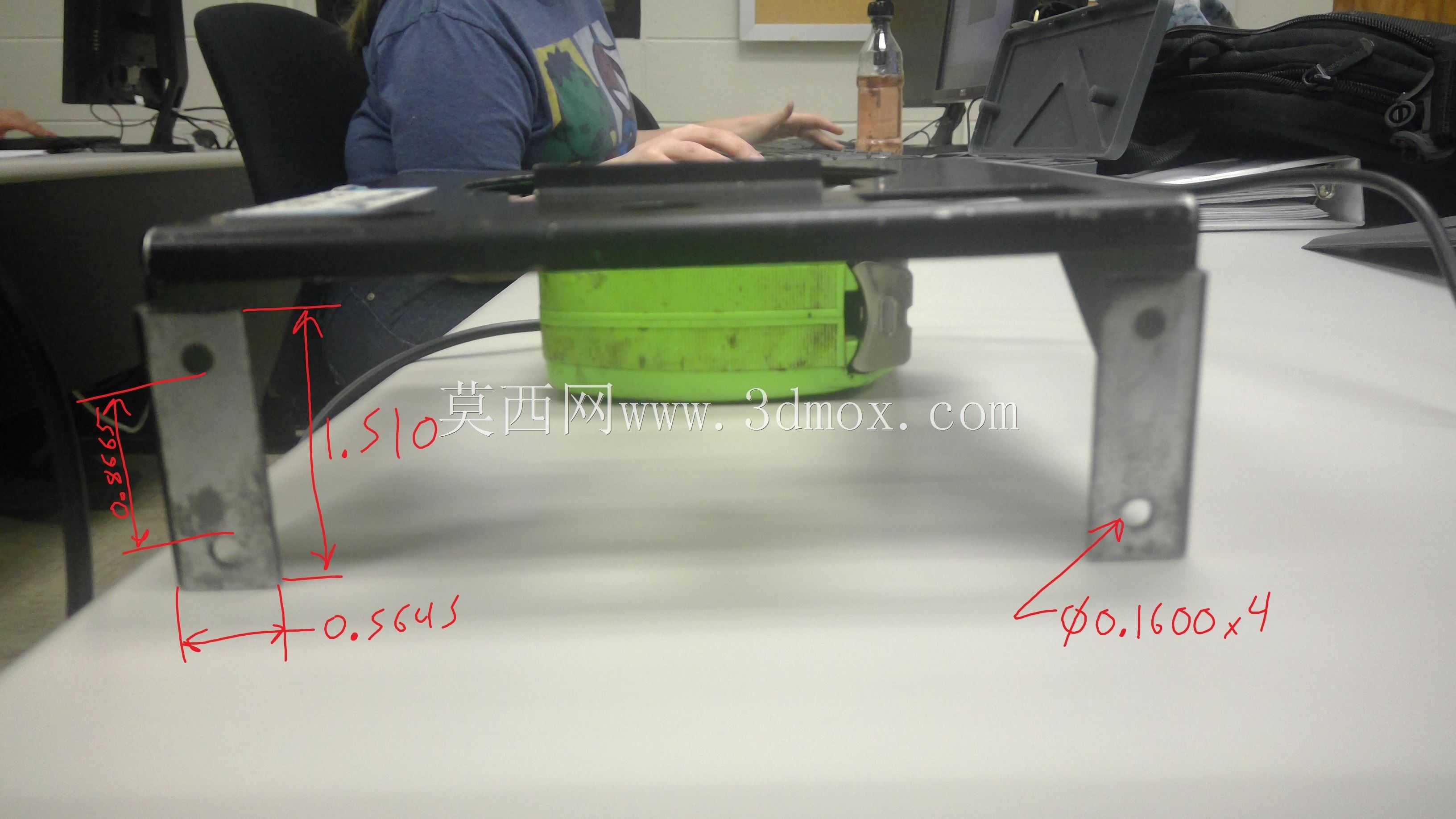

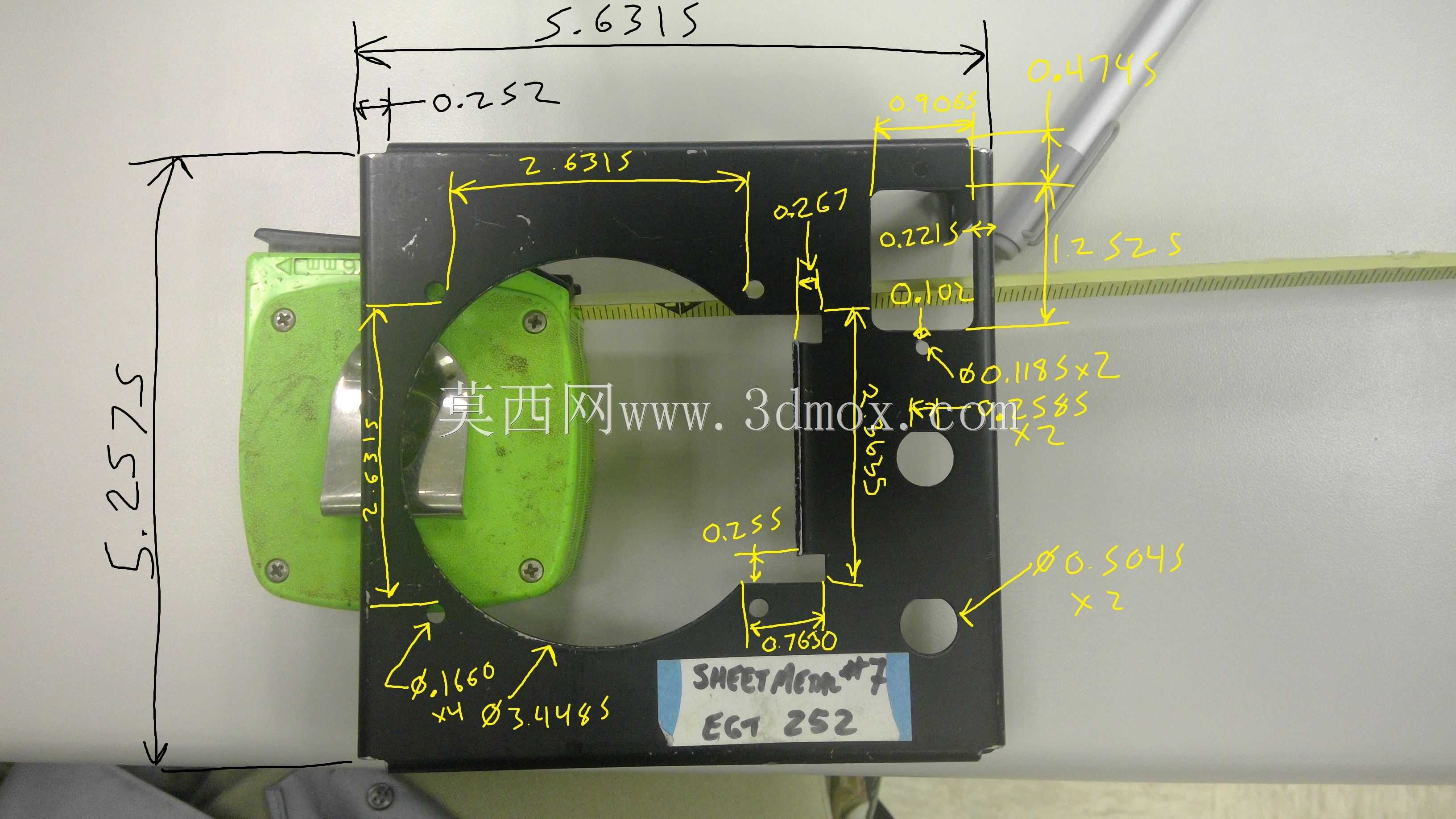

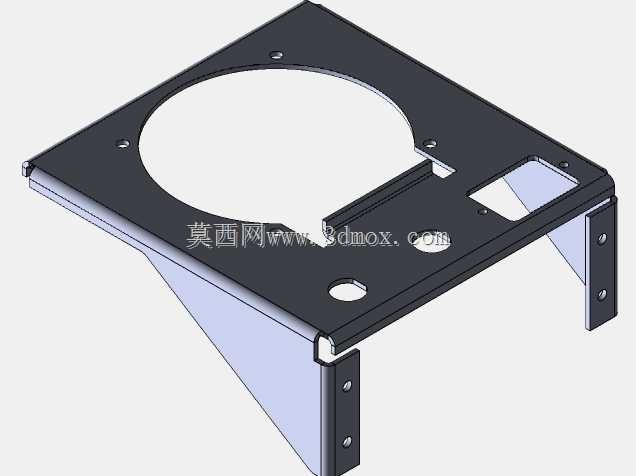

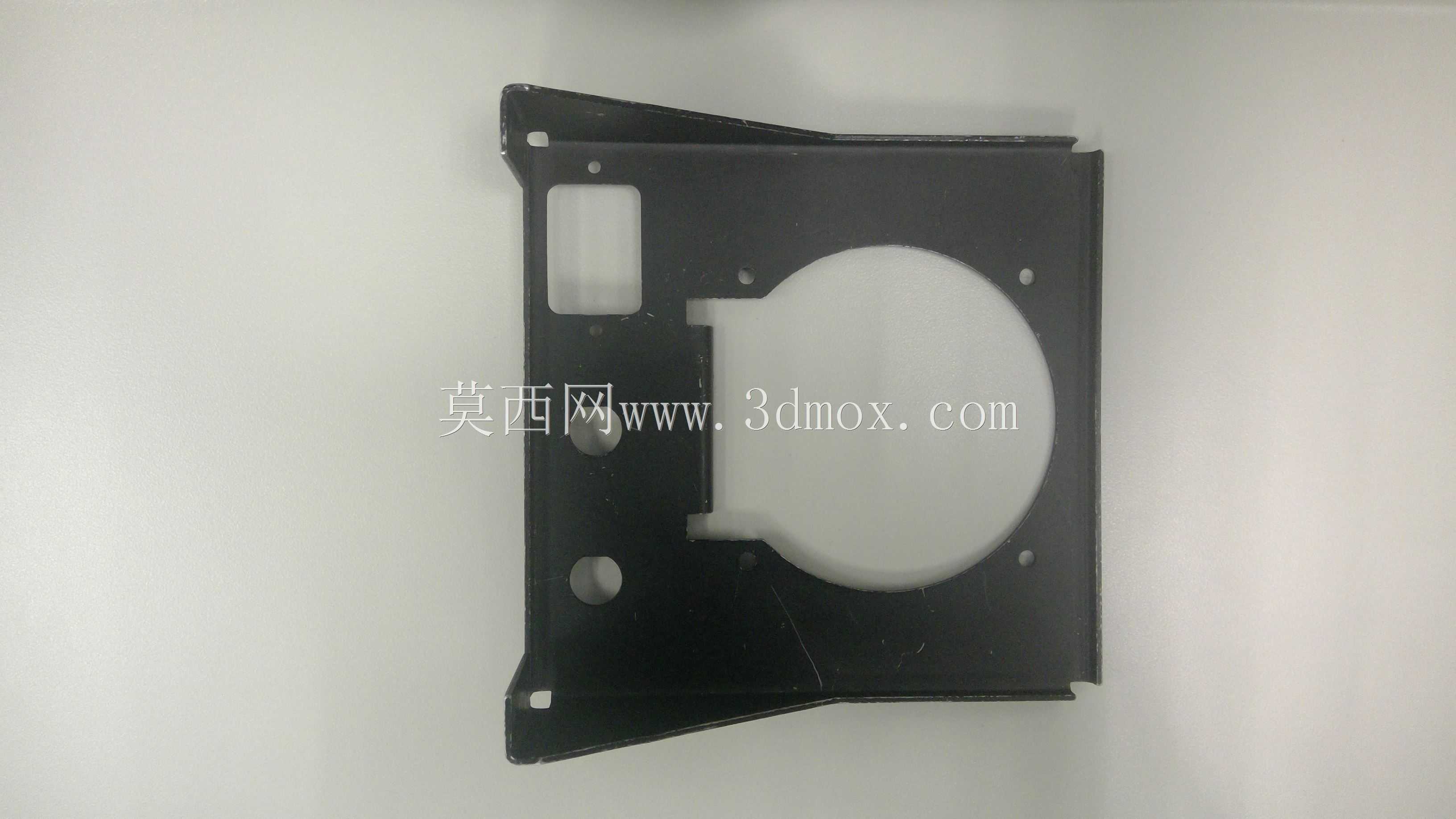

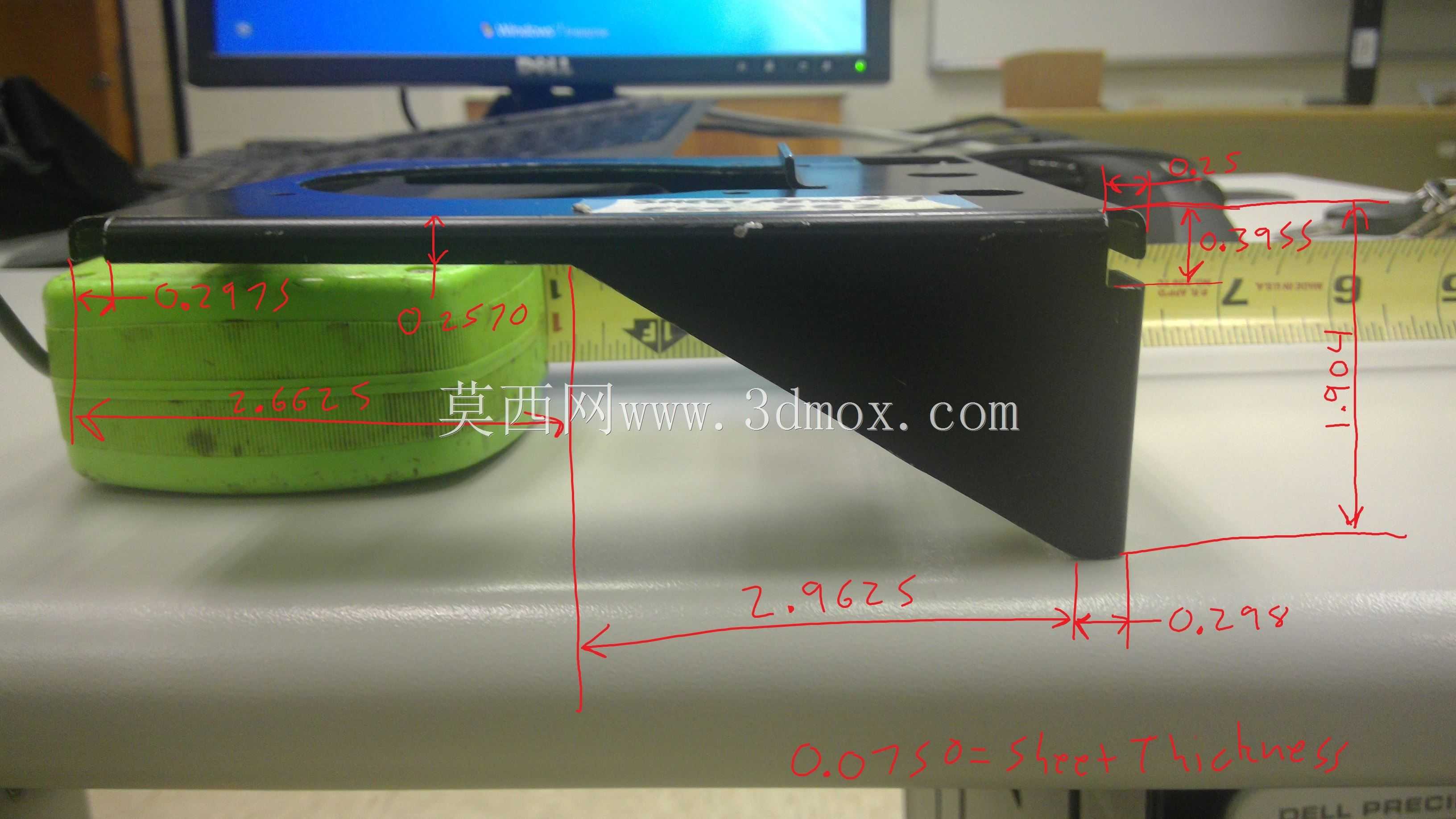

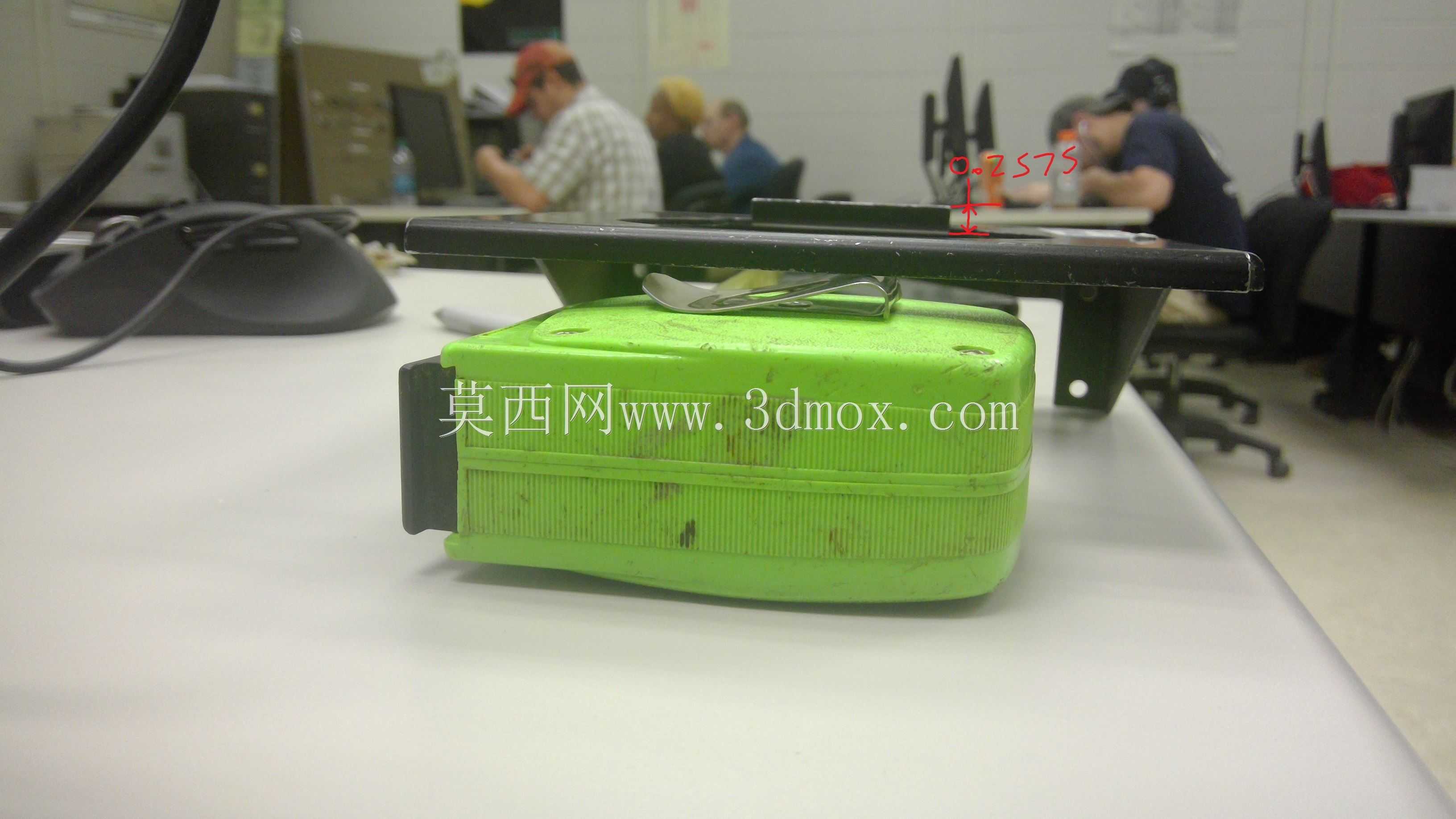

这类钣金支架多应用在小型机电设备、桌面型工业装置的内部安装场景中，核心作用是为圆形功能部件提供稳定的承载支撑，同时通过自身的弯折结构完成与设备基座的刚性连接，避免承载部件运行时出现晃动偏移。从结构设计来看，主体采用平板裁切后弯折成型的工艺路线，平板区域预留的大尺寸圆形开孔，是为了匹配对应直径的圆形部件安装位，开孔周边的四个小孔用于穿装紧固件，实现承载部件与支架板面的锁合固定；平板上额外开设的小圆孔、异形缺口，一方面是为了避让设备内部的走线、凸起结构，另一方面也能减少板材用量，降低支架整体自重。两侧向下弯折的支腿是主要的承力结构，支腿上预留的安装孔用于将整个支架固定在设备的基座平面上，支腿与平板之间的三角加强翻边，是提升结构刚性的关键设计，能够抵消承载部件带来的下压力矩，避免平板长期受力出现弯折变形。设计过程中需要优先确认安装边界：平板的整体长宽尺寸要适配设备内部的预留安装空间，支腿的弯折高度要匹配承载部件的底部悬空要求，避免部件安装后与下方结构产生干涉；圆形开孔的中心位置要与承载部件的安装基准对齐，保证部件装配后同轴度符合要求。这类钣金件的加工无需复杂模具，通过激光裁切、数控折弯即可完成成型，加工精度容易控制，适合小批量设备的配套生产，在实际选型使用时，需要根据承载部件的重量选择对应厚度的板材，若承载重量偏大，可在支腿与平板的连接位置增加焊接点位，进一步提升结构的抗形变能力，同时所有裁切后的边缘都要做去毛刺处理，避免装配过程中划伤操作人员或是损坏设备内部的线缆。
