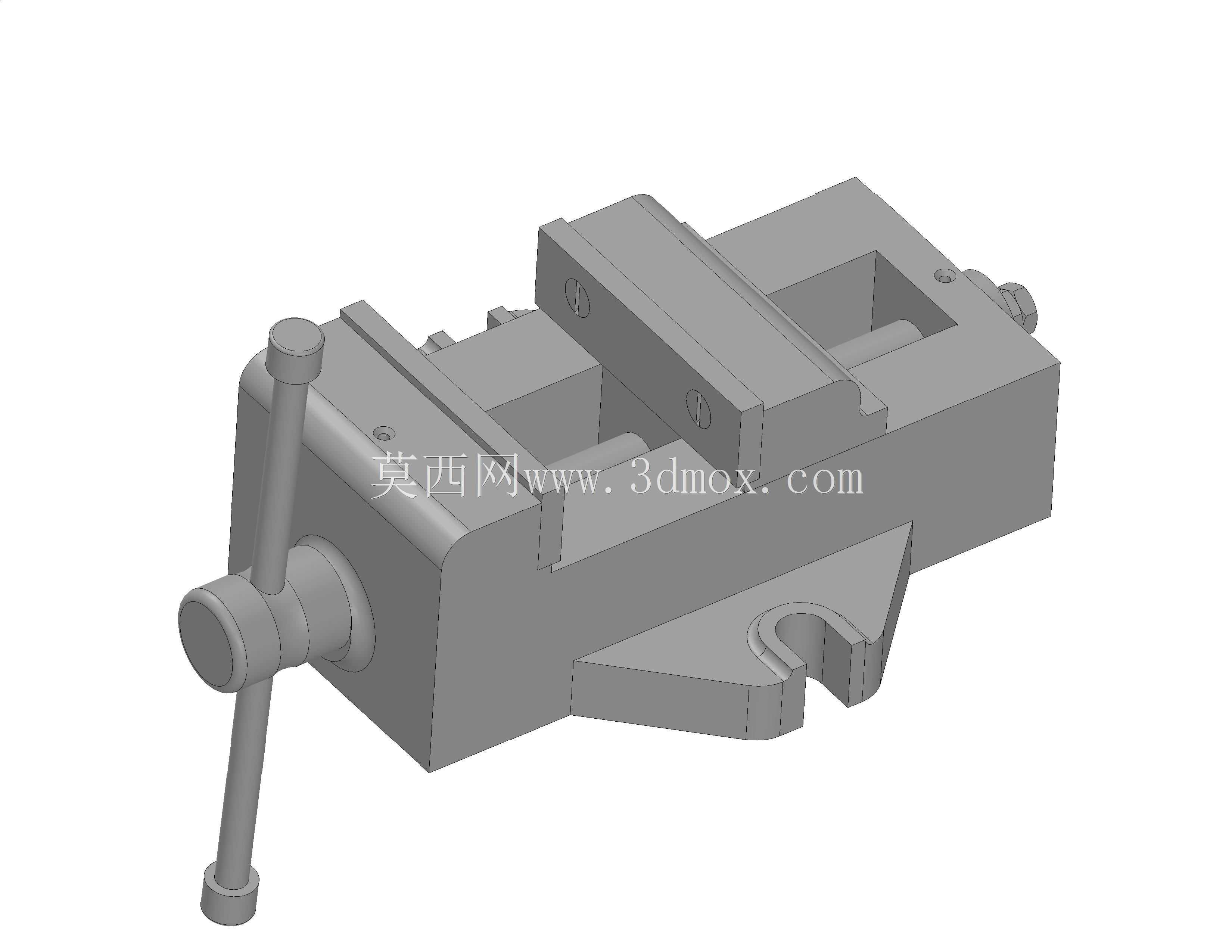

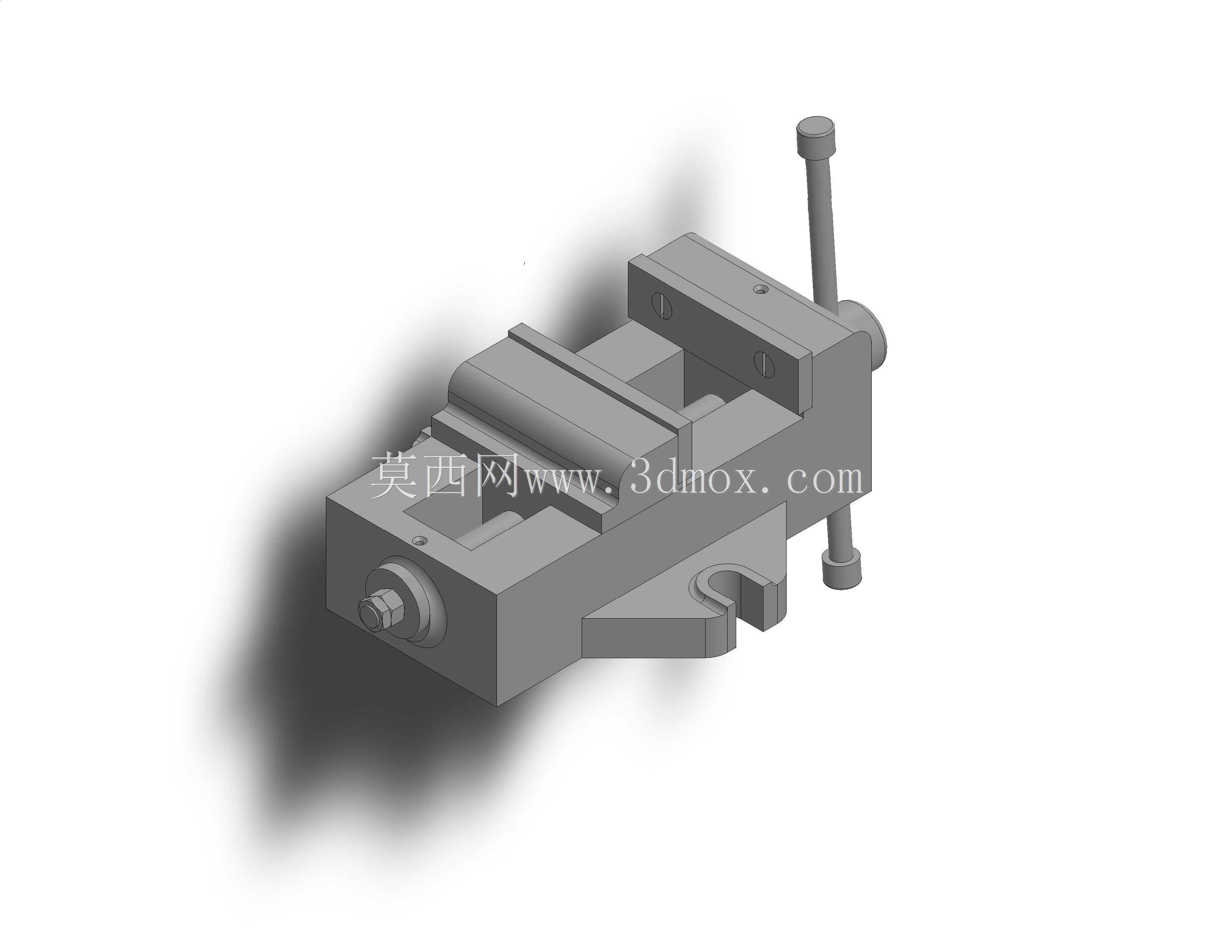

机加工用角固式台钳结构设计

这款台钳是机加工工位最常用的夹持工装，日常在铣床、钻床、磨床、钳工台工位都能见到它的身影，核心作用是在加工作业过程中牢牢固定待加工工件，避免工件受切削力、打磨力作用出现位移、窜动，保障加工精度与作业安全。从结构设计来看，这款台钳采用角固式锁紧结构，活动钳身配合丝杠传动实现钳口的开合调节，底部设置的定位卡口可直接卡入机床工作台的T型槽内，配合压紧螺栓完成快速固定，安装边界适配多数常规中小型机加工设备的工作台槽距，无需额外改制安装位即可直接投用。钳口部分预留了可更换的硬钳口安装位，日常加工金属件时可使用淬火钢制钳口提升夹持摩擦力与耐磨度，加工薄壁易损件时也可更换铜质、尼龙材质的软钳口，避免夹伤工件表面。丝杠传动副采用梯形螺纹设计，具备自锁特性，夹持工件后不会因加工振动出现松脱，摇动手轮即可实现钳口的快速进给与锁紧，操作行程覆盖常规中小型零件的夹持尺寸范围，从几毫米的小销钉到百余毫米的方块零件都能稳定夹持。设计过程中充分考虑了工位实际使用的受力情况，钳身整体采用一体式铸造结构，刚性充足，在大切削力工况下不会出现钳身形变，固定钳身与活动钳身的配合导轨采用矩形滑动导轨，配合间隙经过合理调校，既保证活动钳身滑动顺畅无卡滞，又能控制夹持过程中的上翘量，保障工件夹持后的水平度，避免加工面出现倾斜超差。日常使用中，这类台钳除了承担机加工装夹任务，也可在装配工位、划线工位作为工件固定载体，配合划线盘、高度尺完成工件划线作业，或是在装配小型组件时固定零件，方便完成拧紧紧固件、压装销钉等操作。钳身侧面预留的辅助安装孔位，还可根据工位需求加装定位挡块，实现批量零件加工时的快速定位，减少重复装夹的找正时间，提升批量加工的效率。整体结构没有冗余设计，所有部件都围绕稳定夹持、便捷操作、长寿命使用的核心需求设计，滑动部位预留了润滑注油位置，日常维护只需定期在丝杠、导轨配合面加注润滑脂，即可长期保持操作顺畅，降低磨损速率。
