立式多通路集成液压阀块练习构件

项目分类:3D模型 发布时间:2021-09-07 ID:265541

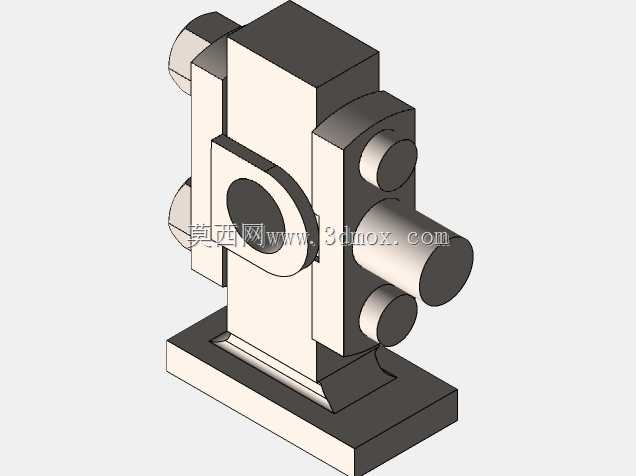

  • 立式多通路集成液压阀块练习构件

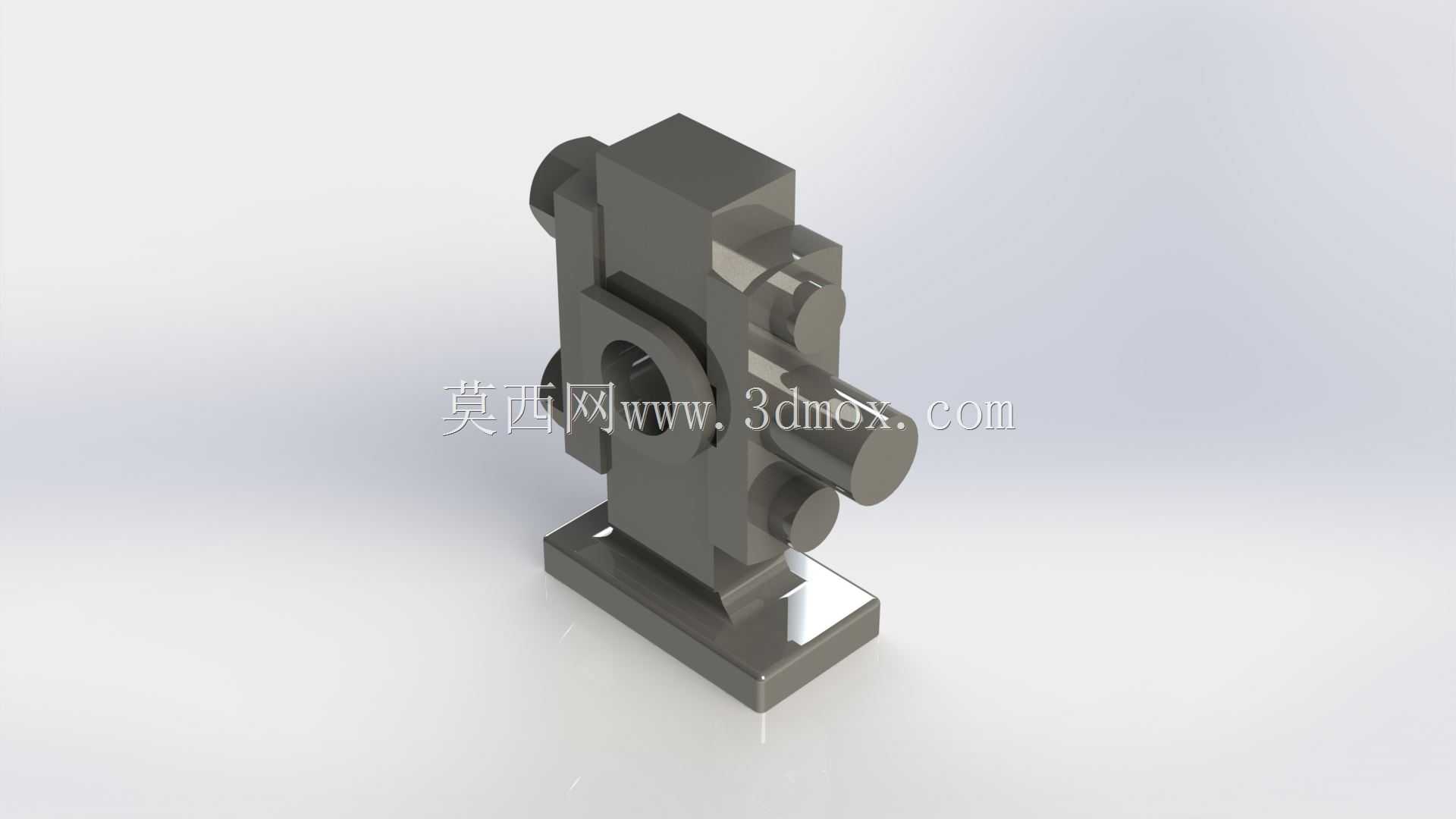

  • 立式多通路集成液压阀块练习构件

该构件属于液压系统中的集成式阀块类练习建模对象,整体采用立式带底座的安装结构,底部方形安装座预留了足够的紧固件布置空间,可直接固定在液压站安装面板或阀组集成板上,安装面平面度要求控制在0.02mm以内,避免密封面压合不均出现渗漏问题。主体为长方体承力基体,侧面分布多组不同直径的圆柱凸台与同轴通孔,分别对应不同通径的油路接口、阀芯安装孔与工艺封堵孔,各孔道的同轴度、位置度公差直接影响后续阀芯装配的滑动顺畅度与油路密封性能,建模过程中需要重点关注交叉油道的相贯线处理,避免出现应力集中的锐角棱边。这类集成阀块主要应用在中小型液压站、小型工程机械液压控制回路中,替代传统的分散式管路连接,将溢流阀、单向阀、节流阀等元件直接集成安装在阀块表面,大幅减少管路接头数量,降低系统渗漏风险,同时压缩液压控制单元的整体占用空间,提升回路的响应速度。建模时首先从底座安装基准开始搭建,先确定底部安装孔的中心距与安装面的定位尺寸,再向上延伸主体承力结构,逐一绘制各侧凸台的外轮廓与内部孔道,需要注意不同通径孔道的退刀槽、密封槽的尺寸匹配,比如安装O型圈的沟槽深度、宽度要对应所选密封件的规格,避免装配后密封失效。构件侧面的圆形通孔分为通油孔与阀芯安装孔两类,通油孔的孔径根据回路流量计算确定,阀芯安装孔的尺寸精度要求更高,建模时要预留合理的加工余量参考值,同时各凸台的端面要保证与对应孔道轴线垂直,确保阀类元件安装后贴合紧密。顶部的凸台结构用于安装压力检测元件或排气阀,底部底座的厚度需要满足安装螺栓的旋合深度要求,同时要兼顾阀块整体的刚性,避免系统压力波动时构件产生形变影响孔道配合精度。这类练习构件的建模过程,能帮助初学者掌握机械零件中孔系特征的建模逻辑,理解基准选择对零件加工、装配的影响,熟悉液压元件集成安装的结构设计要点,为后续独立设计实际工程用液压集成阀块打下基础。建模过程中还要注意各特征的父子关系梳理,避免后续修改尺寸时出现特征报错,同时要考虑实际加工的工艺性,比如深孔加工的刀具可达性,避免出现无法加工的封闭交叉孔道,各棱边的倒角、圆角处理也要符合液压元件的设计规范,去除加工毛刺的同时避免应力集中。
