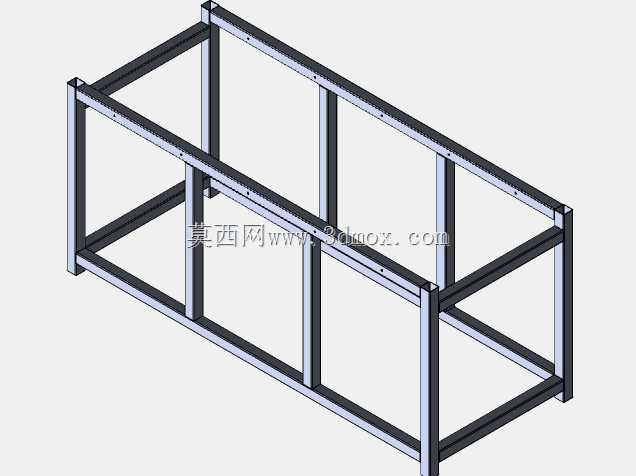

工业输送线用箱形杆架支撑结构

该箱形杆架是输送设备的核心承载支撑构件，主要应用于轻工制造、电子装配、食品包装等行业的皮带输送线、滚筒输送线的主体承托场景，作为输送线的基础骨架，承担上部输送模组、待输送工件、驱动组件的全部静载荷与运行动载荷，同时为各类附属检测元件、侧边防护挡板、底部接料托盘提供标准化安装点位。从结构设计逻辑来看，整体采用矩形截面型材拼接的箱形框架构型，通过多道横向、纵向、竖向的型材杆件形成空间桁架受力体系，相较于单梁支撑结构，箱形构型的抗扭刚度提升明显，可有效抵消输送线单侧上料、工件偏载带来的扭转力矩，避免长期运行后框架出现侧弯变形，保障输送面的水平度偏差控制在合理区间。设计过程中优先考虑了安装边界的适配性，框架整体长宽高比例适配常规车间流水线的布局要求，长度方向预留多组等距安装孔位，可根据实际输送段长度灵活拼接多组架体，无需额外打孔改制；宽度方向的内侧净空尺寸匹配常用规格的皮带、滚筒安装宽度，两侧竖梁的内侧预留托辊安装座的固定孔位，底部横梁预留调平地脚、移动脚轮的安装接口，可根据现场使用场景选择固定安装或者移动布设的形式。在功能特性层面，框架的杆件排布充分考虑了运维便利性，中部设置的竖向支撑梁将长跨距的横梁分段，降低横梁受力后的挠度变形，同时杆件之间预留充足的走线空间，输送线的驱动电机线缆、传感器信号线可沿型材内腔或者杆件侧边布设，避免线缆外露剐蹭工件；框架的所有连接节点采用标准化连接件拼接，无复杂焊接结构，现场组装时仅需常规紧固工具即可完成拼装，后期若需调整架体高度或者宽度，可通过更换对应长度的杆件快速改制，无需整体报废更换。实际应用中，该架体不仅可作为独立输送段的支撑，还可与多段同规格架体拼接组成长距离输送线，架体侧边预留的安装孔可兼容各类光电传感器、行程开关、阻挡气缸的安装，满足不同生产工艺下的输送定位、工件分拣、节拍管控需求，框架表面做防锈处理，可适配多数生产车间的环境使用要求，即使在有少量切削液、粉尘的加工车间场景下，也能保持长期的结构稳定性，不会因锈蚀导致连接节点松动，保障输送线的长期平稳运行。
