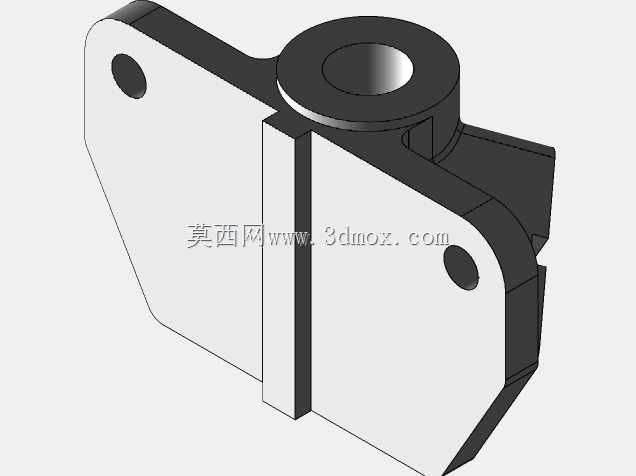

在常规金属切削加工的倒角工序场景里,这类基座式刀座是机台辅助装夹体系里的核心承载零件,主要承担倒角刀具的定位锁紧、切削受力传导、加工位姿保持的作用,和普通直装式刀杆不同,这类带多安装面的基座结构,能适配多工位组合机床上的多角度倒角作业需求,无需反复拆装调试刀具角度,就能完成工件棱边不同角度的倒角加工,在批量零件的去毛刺、倒角成型工序里能大幅减少换刀调机的辅助时长。从结构设计逻辑来看,整个零件采用一体式铸造后精加工的成型思路,主体安装基面设置了多组均匀分布的螺栓沉孔,孔位的位置度公差控制在0.02mm范围内,能保证基座和机床滑台台面安装后无偏移翘曲,避免切削过程中因基座刚性不足产生振刀纹。刀体安装腔采用半圆配合面加侧向顶紧的结构,相比传统的方孔锁紧结构,对不同直径规格的倒角刀杆适配性更强,配合面的接触面积占比超过85%,能有效分散切削过程中的径向切削力,减少刀杆的悬臂震颤。零件的侧向延伸安装位预留了两组定位销孔,可搭配不同规格的导向挡块,在加工异形工件棱边时能实现靠模倒角,保证批量加工的倒角尺寸一致性。从安装边界尺寸来看,基座主体的总宽度控制在120mm区间,总高度不超过80mm,安装孔的跨距适配常见的100mm、125mm规格机床滑台T型槽间距,不需要额外制作过渡连接板就能直接装夹使用。零件的减重腔设置在非受力的背部区域,在保证整体刚性满足切削载荷要求的前提下,相比实心结构减重近30%,既降低了材料成本,也减少了滑台移动的负载惯量,在高速往复进给的加工场景里能提升滑台的响应速度。所有的安装孔口都做了0.5mm的倒角处理,避免装配时螺栓与孔口发生刮蹭,也能减少应力集中带来的零件开裂风险。刀座的切削受力面做了加厚处理,壁厚比非受力区域厚4mm,能承受倒角加工时最大1200N的径向切削力,在加工45号钢、铝合金等常见机加工材料时,不会出现基座变形导致的倒角角度超差问题。日常使用中,这类刀座可搭配硬质合金倒角刀、高速钢倒角刀等多种刀具,适配立式铣床、加工中心、专用倒角机等多种加工设备,在汽车零部件、通用五金件、液压阀块等零件的批量倒角工序中应用广泛,其结构设计充分考虑了机加工现场的装夹习惯,没有冗余的复杂结构,后期维护时只需要定期检查配合面的磨损情况,更换锁紧顶丝即可长期稳定使用。
- 上一篇:长条式丙烯酸活页铰链结构设计
- 下一篇:顶部调节式重载支撑水平脚结构设计
- 全部评论(0)
- 模板大小: 8.35 MB
- 售价:5金币
- 下载次数: 65
- 系统要求: Autodesk Inventor,STEP / IGES,Other,STEP / IGES,Rendering,Autodesk Inventor,Other,Other,Other,Autodesk Inventor,Other,Autodesk Inventor
- 软件分类: 工装
