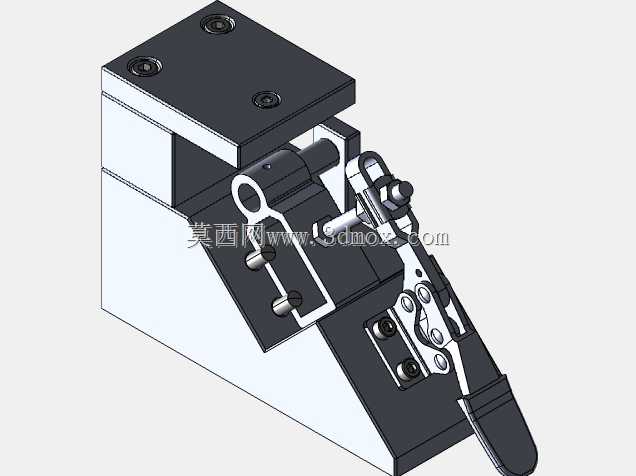

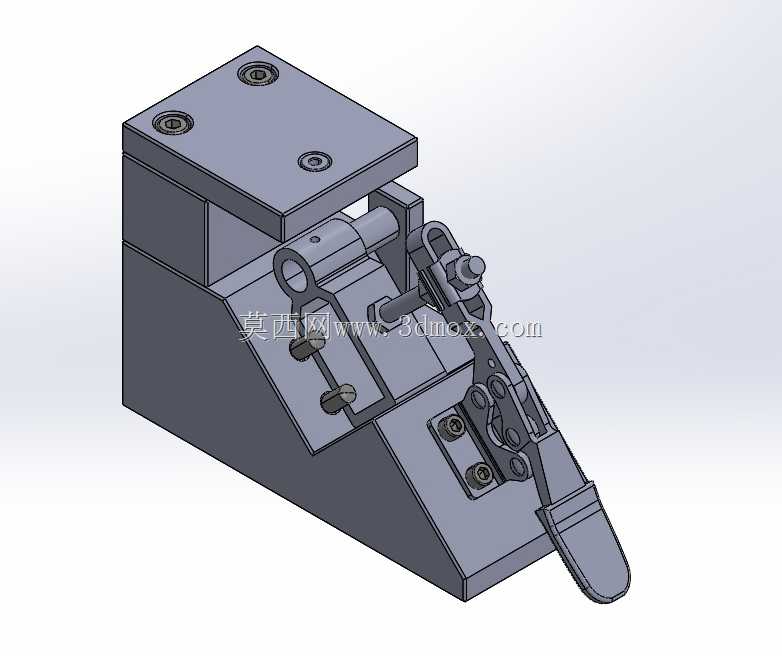

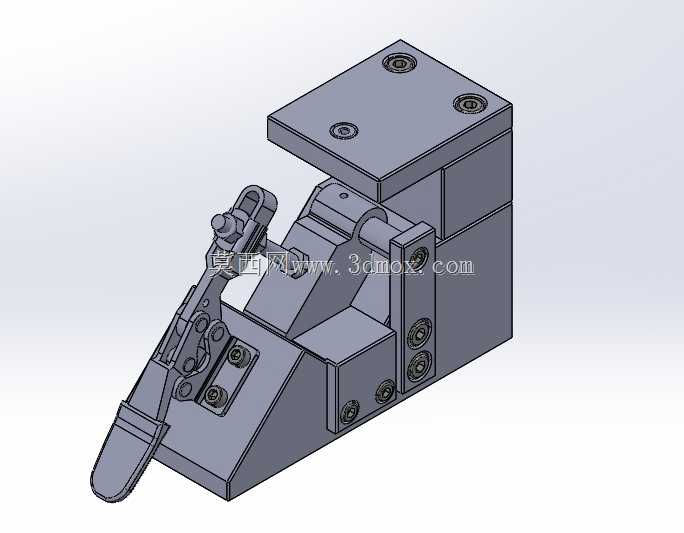

快速压紧式角板定位夹持工装结构

在机加工工位的工件装夹环节，这类角板夹持结构常被布置在立式铣床、小型加工中心的工作台面，用来装夹带垂直定位基准的异形板类、支架类零件，替代传统的螺栓压板组合，减少单件装夹的辅助耗时。整套结构以直角基座作为核心承载基体，垂直面与水平面的垂直度公差控制在0.02mm以内，基座背部预留的沉头安装孔可直接适配T型槽工作台的装夹间距，安装时无需额外加工过渡连接板，直接通过T型螺栓即可完成基座与工作台面的刚性固定，安装边界不会超出常规小型加工中心的工作台行程范围，不会干涉刀具走刀路径。

结构上集成了肘节式快速压紧组件，压紧臂的开合行程经过匹配设计，松开状态下压紧端可完全抬升至工件取放区域外，操作人员无需反复调整螺栓位置即可完成工件上下料，压紧端的压头采用浮动式设计，接触工件表面时可自适应微小的角度偏差，避免局部应力集中压伤工件已加工表面，同时保证夹持力均匀分布在工件定位面上，切削过程中不会出现工件移位、振颤的问题。定位侧的基准面镶嵌了两个可拆卸的定位销，可根据工件的定位孔间距更换对应规格的销钉，适配同系列不同规格工件的装夹需求，无需整体更换工装基座，降低多品种小批量生产的工装投入成本。

设计过程中优先考虑了操作的人机工程性，压紧操作手柄的布置位置处于操作人员站立作业的舒适操作区间，扳动行程控制在30度以内即可完成锁紧与松开动作，手柄表面做了防滑纹理处理，带切削液的操作环境下也不会出现打滑问题。基座的水平承载面预留了排屑缺口，加工产生的切屑可顺着缺口滑落至工作台排屑槽，不会堆积在定位基准面上影响后续工件的定位精度，日常清理时只需用压缩空气吹扫即可完成切屑清理，无需拆解工装组件。整套结构的受力路径经过优化，压紧力通过肘节机构的死点位置实现自锁，即使切削过程中存在断续切削的冲击载荷，压紧机构也不会出现松脱，锁紧状态下的夹持力可稳定维持在800N以上，满足常规钢件、铝合金件的铣削、钻削加工装夹需求，同时不会因为夹持力过大导致薄壁工件产生装夹变形。
