DN60规格管道固定用抱箍式管夹结构

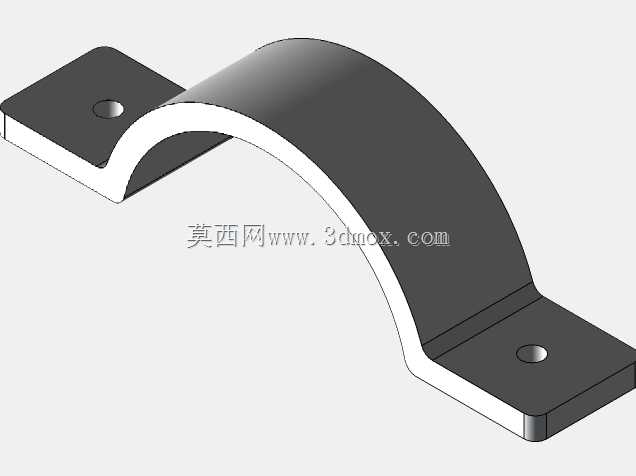

在民用给排水、工业流体输送、暖通空调管路布设场景中，这类适配DN60公称通径管道的抱箍式管夹是管路系统里不起眼但作用关键的支撑固定件，主要承担管道径向限位、抵消管路运行振动、避免管路位移滑脱的作用，不管是沿墙面明装的循环水管、设备配套的工艺管线，还是支架上排布的气动管路，都需要这类构件完成管道与安装基面的可靠连接。从结构设计逻辑来看，这款管夹采用单半圆弧抱合结构，弧形段的曲率完全匹配DN60管道的外径公差，抱合时能与管道外壁形成足够的接触面积，不会因为局部压强过大长期使用后硌伤管道外壁防腐层，也不会因接触面积不足导致紧固后管道出现转动偏移。两侧的安装耳板与弧形主体采用一体化弯折成型，没有额外的焊接接缝，避免了焊接位置应力集中容易断裂的问题，耳板上预留的安装孔位适配常规的膨胀螺栓或机丝螺丝规格，安装时不需要额外打孔适配，直接对齐安装基面的预钻孔位就能完成紧固。实际选型使用时需要注意，这款管夹的安装边界要匹配现场的安装空间：弧形段的高度刚好覆盖管道半周，两侧耳板处于同一水平面，安装基面需要保证平整，若基面存在倾斜偏差，会导致抱合弧度与管道不同轴，长期运行后容易出现松动。耳板的厚度经过受力核算，能承受满管流体运行时的管道自重加流体重量，同时可以抵消管路内流体流动产生的小幅水锤振动，不会出现耳板变形断裂的问题。和传统的双片对夹式管夹相比，这种单片式抱箍管夹安装效率更高，只需要锁紧两侧的两颗固定螺丝就能完成管道固定，不需要在管道另一侧对位安装另一半夹片，在高空管路布设、狭小空间管路安装的场景下，能大幅降低安装作业的难度。设计建模过程中，弧形段的弯折圆角做了平滑过渡处理，没有尖锐的棱角，既避免安装过程中划伤施工人员，也不会在紧固时割伤管道外壁的保温层或防腐涂层，耳板与弧形段连接位置做了加强过渡，避免弯折位置出现应力集中，在长期受振动载荷的工况下也能保持结构强度。这类管夹在实际工程中常搭配橡胶减震垫使用，在抱箍内壁贴合对应厚度的橡胶垫后，还能进一步降低管路振动向安装基面的传递，适合用在对噪音控制有要求的楼宇管路、精密设备配套流体管路场景中。
