DN200弗伦奇锥形连接法兰结构设计

项目分类:通用机械零部件 发布时间:2022-02-05 ID:545212
  • DN200弗伦奇锥形连接法兰结构设计

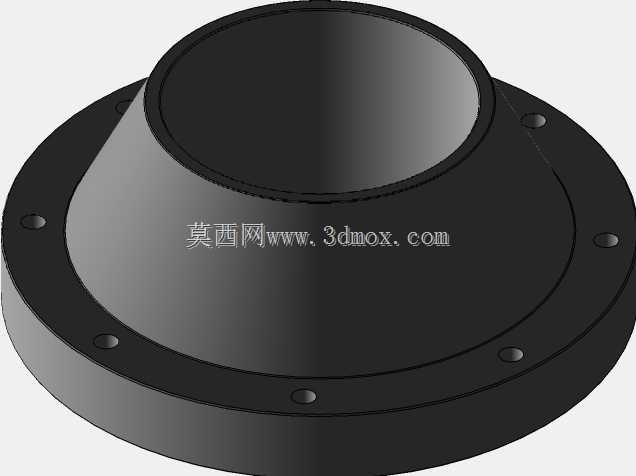

  在粉体输送、通风排气、散料处理的管路系统中,变径段的连接可靠性一直是现场安装与运维的核心关注点,尤其是上下管路通径存在差异、同时需要兼顾安装同轴度与密封性能的场景,常规平焊法兰无法适配锥度过渡的连接需求,这类带锥面的一体式法兰结构就成为管路变径节点的首选连接件。这款DN200规格的锥形法兰,整体采用锥台加底部安装法兰盘的一体式结构,底部法兰盘为圆形安装基准面,沿圆周均匀分布6个安装孔,适配M16规格的螺栓进行紧固,安装孔的中心圆直径匹配DN200标准法兰的安装尺寸,能够直接与同通径的管路法兰、设备端口法兰进行对接,不需要额外加工过渡转接板,大幅降低现场安装的适配成本。锥段部分从底部法兰盘向上平滑收窄,锥面的壁厚保持均匀一致,

  在结构设计阶段就充分考虑了流体通过时的阻力特性,锥面的过渡角度经过反复校核,既避免角度过小导致锥段过长占用过多安装空间,也防止角度过大造成流体流经变径段时产生过大的局部阻力,甚至出现粉体物料堆积、气流紊流的问题。顶部的连接端口为圆形平口,端口处加工有密封面,能够与上游小通径的管路或者设备出口直接贴合密封,密封面的平面度公差控制在机械密封要求的范围内,当配套密封垫片压紧后,能够保证整个连接节点在额定工作压力下无泄漏。从安装边界来看,底部法兰盘的外径为285mm,安装孔中心距为240mm,单个M16螺栓的预紧力矩按照常规碳钢法兰的紧固要求控制在80-100N·m即可,既能够保证垫片压紧力足够实现密封,也不会因为力矩过大导致法兰盘变形、

  锥段根部产生应力集中。锥段的总高度为150mm,这个高度尺寸是结合现场管路的安装空间、变径比的流场仿真结果确定的,在很多除尘设备的出风口、料仓的下料口、通风管道的变径节点,安装空间往往比较紧凑,150mm的锥段高度能够在保证流道平滑过渡的前提下,尽可能压缩轴向安装尺寸,避免因为连接件过长导致管路布局出现干涉。在结构强度设计上,锥段与底部法兰盘的衔接位置做了圆角过渡处理,避免直角衔接造成的应力集中,当管路系统存在轻微振动、或者温度变化产生热应力时,圆角过渡区域能够有效分散应力,防止长期运行过程中出现焊缝开裂、结构疲劳损坏的问题。实际应用中,这类锥形法兰常被用在粮食加工的气力输送管路、工业除尘的通风管道、塑料颗粒的输送管线、

  化工粉料的投料口位置,这些场景的管路往往需要从设备端的大口径过渡到输送管路的小口径,同时还要保证连接位置密封可靠,不会出现粉料泄漏、风量损失的问题。和传统的“平法兰加焊接锥形接管”的分体式结构相比,这种一体式结构的安装效率更高,不需要现场焊接锥管与法兰,也避免了焊接过程中产生的焊接变形导致法兰密封面翘曲的问题,所有安装面与密封面都在加工阶段一次成型,安装时只需要对准螺栓孔、放置密封垫片、均匀紧固螺栓即可完成装配,对于现场安装条件有限、不允许动火焊接的作业场景,这种一体式结构的优势尤为明显。在建模过程中,锥面的曲面连续性、安装孔的位置度、密封面的平面度都是需要重点控制的参数,安装孔的位置采用圆周阵列的方式生成,保证每个孔的中心到底部法兰中心的距离一致,相邻孔之间的夹角误差控制在±0.1度以内,避免现场安装时出现螺栓无法穿入的问题。锥段的壁厚根据公称压力的要求设定,常规常压工况下壁厚取6mm即可满足强度要求,如果应用在有一定压力的输送场景,可以适当调整壁厚参数,同时对应调整底部法兰盘的厚度,保证整体结构的刚性。另外,底部法兰盘的背面加工有定位止口,安装时止口可以嵌入对接法兰的内孔中,自动实现同轴定位,不需要人工反复调整对中,大幅提升安装效率,同时也能避免运行过程中因为管路振动导致法兰错位、密封失效的问题。
