H14级高效板式空气过滤装置结构设计

　　在制药无菌生产车间、高等级生物安全实验室、精密电子制造洁净工段这类对空气悬浮粒子浓度有严苛管控要求的场景中，末端空气过滤单元的性能直接决定了整个洁净通风系统的合规性，H14等级的高效空气过滤装置正是这类系统的核心末端部件。不同于初中效过滤段仅拦截大粒径浮尘、絮状物的粗过滤作用，这类高效过滤单元需要直面送风系统末端的最后一道过滤关卡，对0.3微米粒径的颗粒物过滤效率达到99.997%以上，甚至可以有效捕集粒径小至0.03微米的气溶胶、细菌孢子、病毒载体等微小污染物，避免洁净区内的生产物料、实验样本被外界带入的微粒污染。

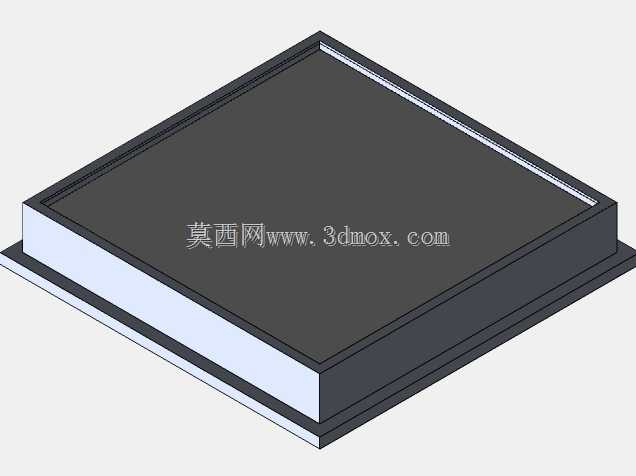

　　从结构设计逻辑来看，这款板式高效过滤装置采用了折边密封的外框结构，外框采用薄壁金属板材一体弯折成型，框体边缘做了卷边钝化处理，既避免安装过程中划伤施工人员，也能保证框体的结构刚度，避免滤芯在运输、安装过程中受挤压出现滤材褶皱偏移、密封边开裂的问题。滤材部分采用超细玻璃纤维滤纸作为核心过滤介质，设计时通过连续的热熔胶分隔筋将滤材折成均匀的W型褶皱结构，这种结构设计可以在有限的安装空间内最大化滤材的有效通风面积，大幅降低过滤单元的迎面风速，在保证过滤效率的同时降低通风阻力，减少整个送风系统的风机能耗。滤材与外框的衔接位置采用双组份聚氨酯密封胶连续灌注密封，完全杜绝滤材与边框之间的缝隙漏风问题，避免未经过滤的空气从装配缝隙旁通进入洁净区，这也是高效过滤装置区别于普通民用空气滤网的核心设计要点——普通民用滤网往往仅靠滤材边缘的海绵条压合密封，在系统风压波动时很容易出现缝隙漏风，无法满足工业洁净场景的漏风率要求。

　　从安装边界与尺寸适配角度来说，这类板式高效过滤装置的外形采用规整的薄型长方体结构，厚度方向尺寸控制在较小范围内，既可以适配洁净室吊顶内嵌式的高效送风口安装位，也可以直接装配在通风管道的中间段、净化设备的进风面，不需要额外预留过多的安装操作空间。安装时仅需要将过滤单元的边框与安装基座的密封法兰面对齐，通过周边的压块均匀压紧边框上的密封胶条即可完成固定，不需要复杂的专用工装，日常更换维护时单人即可完成操作。设计时特意将滤材的褶皱深度、折距做了匹配性优化，保证在额定风量下，滤材的容尘量可以满足长期使用需求，避免频繁更换滤芯带来的运维成本上升，同时褶皱的排布方向与通风方向垂直，保证气流可以均匀穿过滤材的整个有效截面，不会出现局部滤材风速过高、提前积尘堵塞的问题。

　　在实际工程选型应用中，这类过滤装置的适用场景并不局限于工业洁净领域，在高等级医院的负压隔离病房、ICU病房的通风系统，甚至是高精度光学仪器、芯片检测设备的内置进风过滤段，都能看到同结构过滤单元的应用。设计过程中需要充分考虑不同应用场景的风压工况，比如应用在负压排风系统的过滤单元，需要承受反向的风压作用，因此外框的板材厚度、滤材的固定强度都要做对应的加强设计，避免反向风压下滤材脱框、结构变形。同时，这类过滤单元的进出风面没有额外的护网结构遮挡，一方面是为了减少不必要的通风阻力，另一方面也是为了方便安装前的现场检漏测试，工作人员可以通过扫描整个出风面的粒子浓度，快速判断滤材是否有破损、密封胶是否有漏点，保证安装后的过滤单元性能达标。不同于袋式中效过滤器需要预留滤袋舒展的空间，板式结构的过滤单元在安装时不需要考虑滤材下垂、晃动的问题，对安装空间的尺寸公差容忍度更高，即使安装位的尺寸有几毫米的偏差，也可以通过调整密封胶条的压缩量完成密封适配，非常适合既有洁净系统的改造升级项目，不需要对原有送风口结构做大规模改动即可完成滤芯替换。
