法兰连接旋启式止回阀结构设计

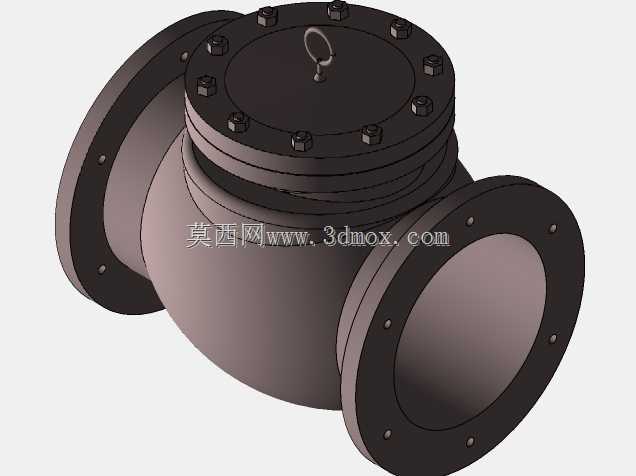

这款止回阀主要应用于给排水、石油化工、暖通空调等行业的管路系统中，安装在泵出口、分支管路节点等位置，依靠介质自身压力驱动阀瓣启闭，避免管路内介质倒流，防止下游介质回流冲击损坏泵组、仪表等上游设备，也可避免不同介质管路间的串流问题。从结构设计来看，采用的是旋启式阀瓣结构，阀瓣绕阀体内侧的销轴做圆弧摆动，相比升降式止回阀，流道更顺畅，介质流动阻力更小，适合大口径、中低压的管路工况。阀体采用三通式球形腔体结构，两侧为法兰连接端，顶部为阀盖法兰结构，通过均布的六角螺栓实现阀盖与阀体的密封紧固，阀盖顶部设置吊环结构，方便现场吊装转运与安装对位。设计过程中，首先要匹配对应公称压力下的法兰连接尺寸，确保法兰螺栓孔分布圆直径、密封面形式与现场配对法兰完全契合，避免安装时出现孔位错位、密封面不匹配的问题；阀腔的通径设计要保证与连接管道通径一致，减少流道突变带来的局部压损，阀瓣的摆动行程要经过校核，保证全开时阀瓣不会对介质流道造成过度遮挡，同时关闭时阀瓣密封面能与阀体密封座完全贴合，保证密封性能。安装边界方面，要预留阀盖上方的螺栓拆装空间，方便后期检修时拆卸阀盖更换密封件或检修阀瓣销轴，两侧法兰对接时要保证管路同轴度，避免强行组对给阀体带来附加安装应力，影响长期使用的密封可靠性。阀瓣的配重与销轴阻尼设计也经过考量，保证介质正向流动时阀瓣能顺利开启到合适开度，介质停流或反向流动时，阀瓣能在自身重力与反向介质压力作用下快速闭合，减少水锤冲击对管路的影响。整体铸件结构的壁厚按照公称压力对应的标准要求设计，保证阀体在额定工作压力下有足够的结构强度，法兰密封面采用突面形式，适配常用的非金属垫片密封，安装维护难度低，适合多数常规工业管路的使用场景。
