对夹式手柄驱动蝶阀三维结构设计

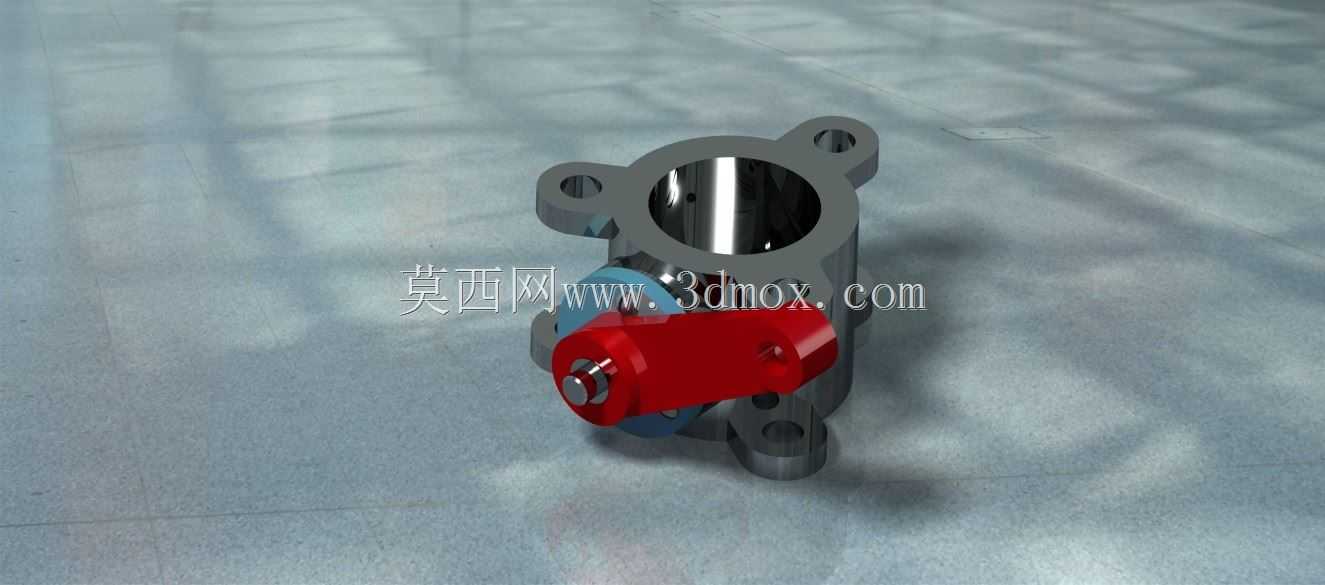

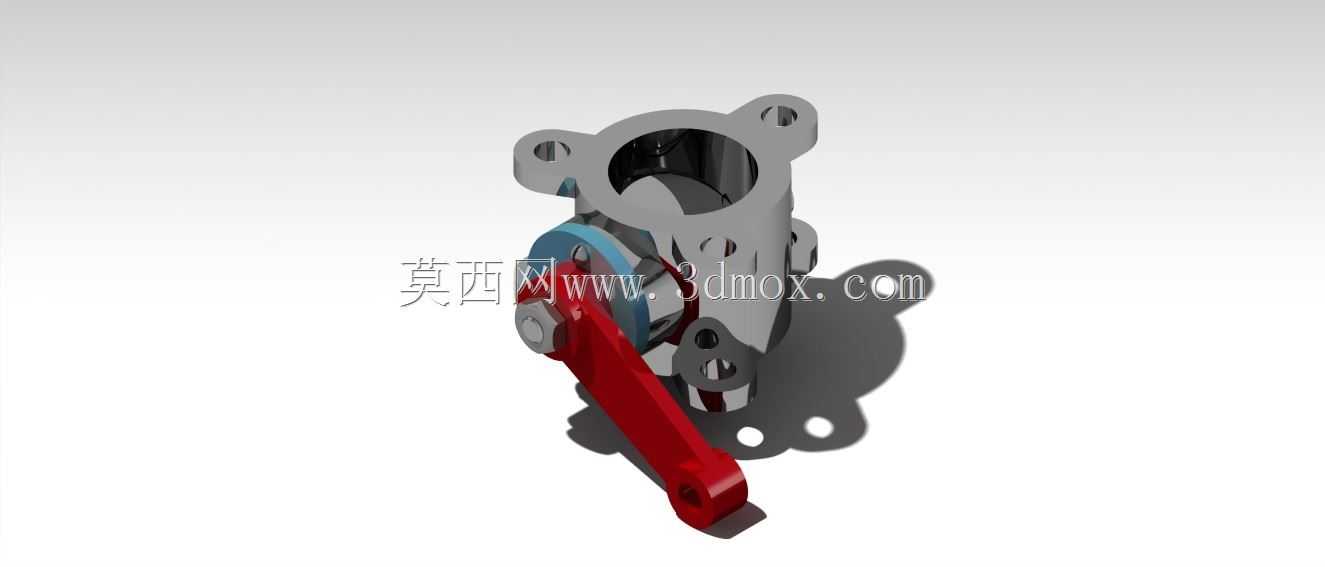

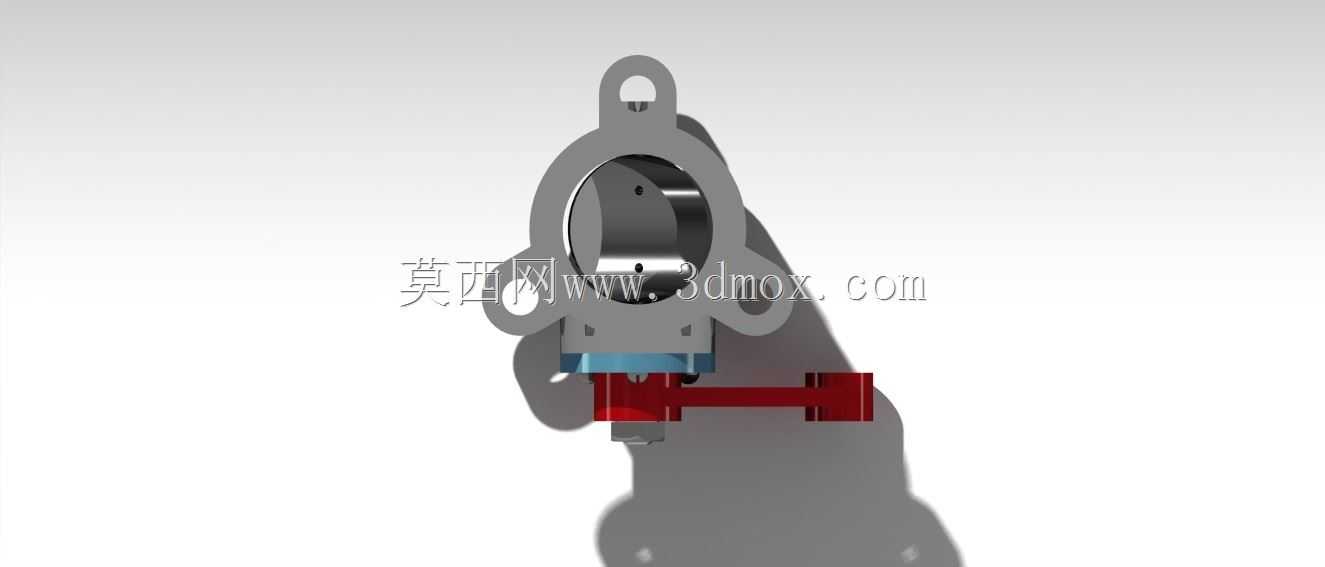

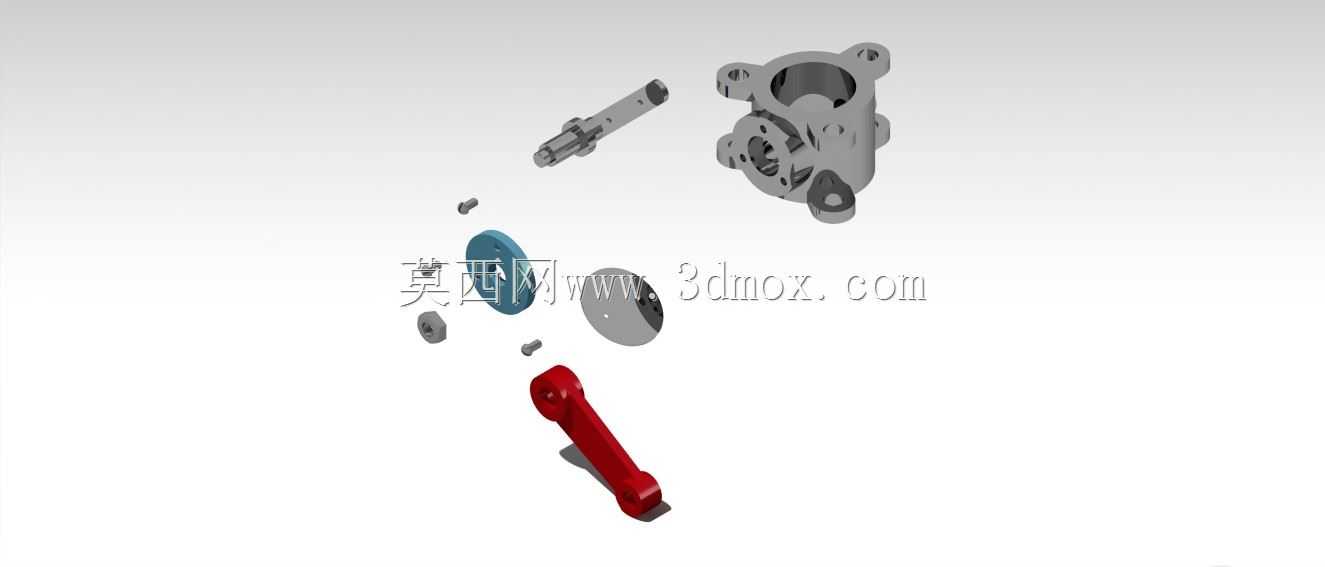

这款蝶阀的结构设计围绕中小口径管路的通断与流量调节需求展开，适配给排水、暖通循环、低压化工流体输送等常见工况，安装时通过阀体周圈的四个带孔凸耳配合螺栓，可直接夹持在两片管路法兰之间，无需额外的法兰配对焊接，能有效压缩管路安装的轴向空间，尤其适合管廊排布紧凑、安装操作空间受限的现场场景。阀体采用一体式铸造流道结构，内部通径做了圆弧过渡处理，介质流经时的流阻远小于同口径截止阀，全开状态下阀板完全贴合流道内壁，几乎无额外的压损，适合对管路压力损失控制有要求的循环管路系统。驱动部分采用直连式手柄结构，手柄与阀杆通过扁方定位传递扭矩，阀杆与阀体接触位置设置了多级密封结构，可避免介质沿阀杆间隙向外渗漏，手柄转动角度对应阀板0-90度的开度变化，操作人员可直接通过手柄的指向判断当前阀门的开关状态，日常操作无需额外辅助工具，现场巡检时可快速完成开关动作。设计阶段重点考量了安装边界的适配性，阀体两端的密封面尺寸匹配通用管路法兰的密封槽规格，安装时无需定制特殊法兰配件，可直接替换同口径的老旧蝶阀产品，降低管路改造的配件成本。阀板与阀座的密封面做了贴合度优化，关闭状态下阀板挤压弹性阀座形成线密封，可满足低压工况下的零泄漏要求，阀座采用可更换结构，长期使用出现密封磨损后，无需整体拆卸阀体，仅需拆开上端压盖即可更换阀座配件，大幅降低后期维护的工作量。整体结构没有冗余的传动部件，故障点少，日常维护仅需定期检查阀杆位置的密封件状态即可，适合长期稳定运行的管路系统使用，建模过程中对各个配合面的公差做了预留，比如阀杆与阀体的配合间隙、阀板转动时的避让空间都做了校核，避免实际装配时出现运动干涉，同时对安装螺栓的穿装空间做了模拟，确保现场安装时螺栓可顺利穿入法兰孔完成紧固，不会出现工具操作空间不足的问题。
