制药工艺用AISI316L无菌取样阀结构

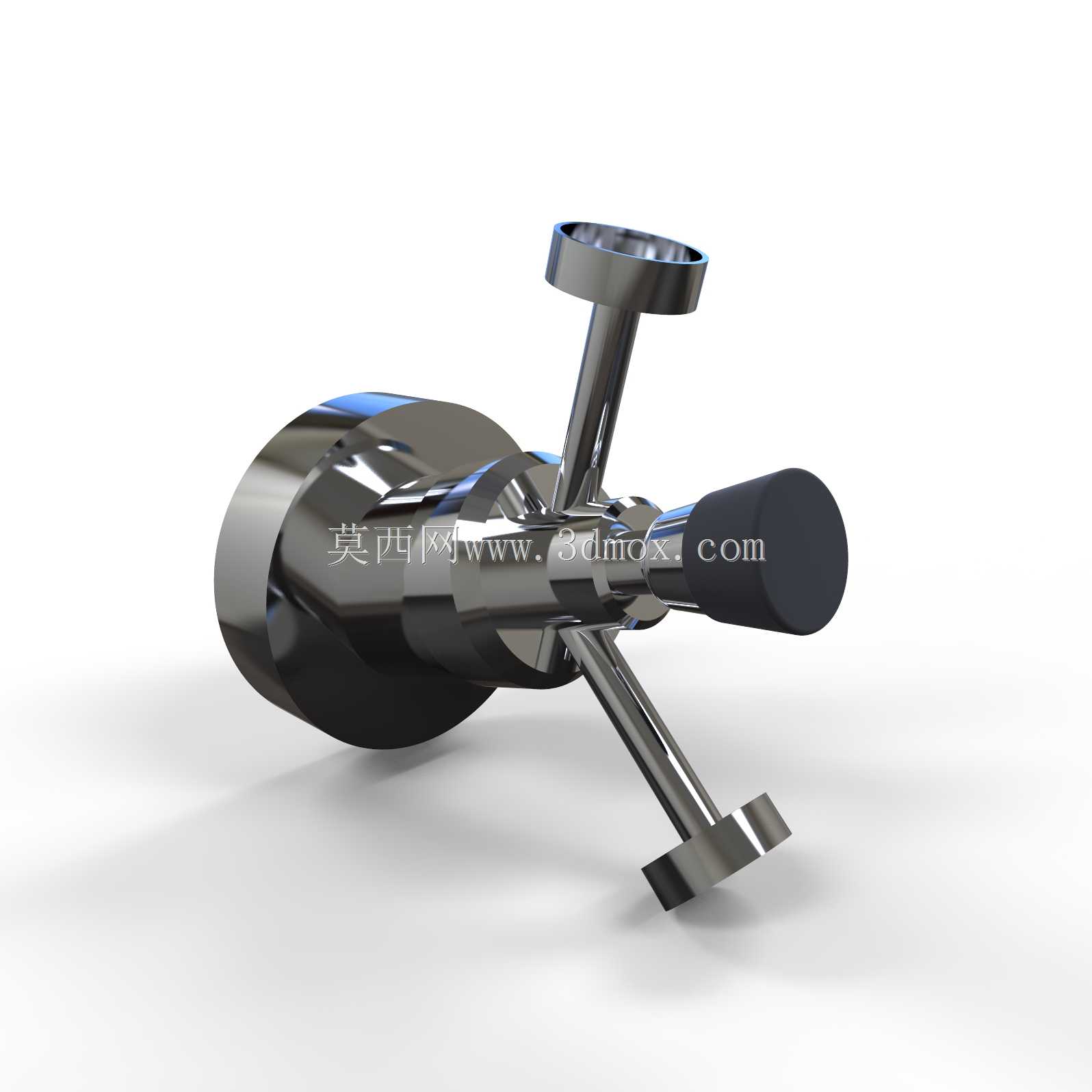

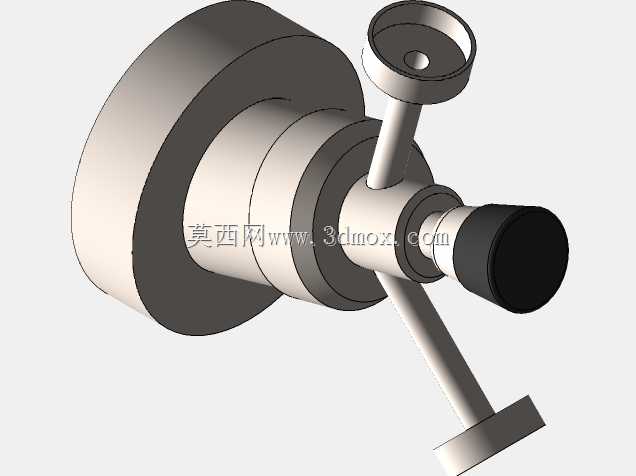

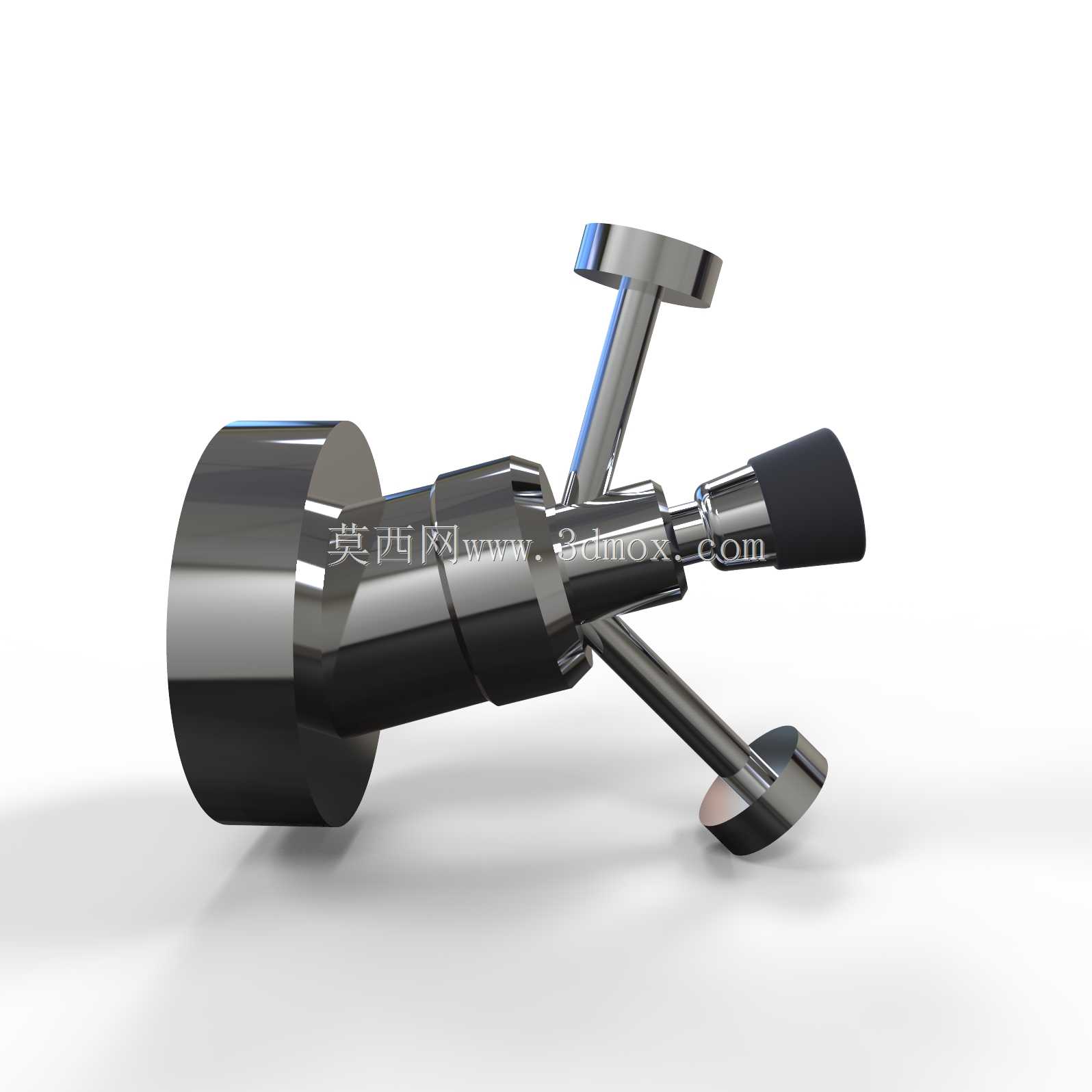

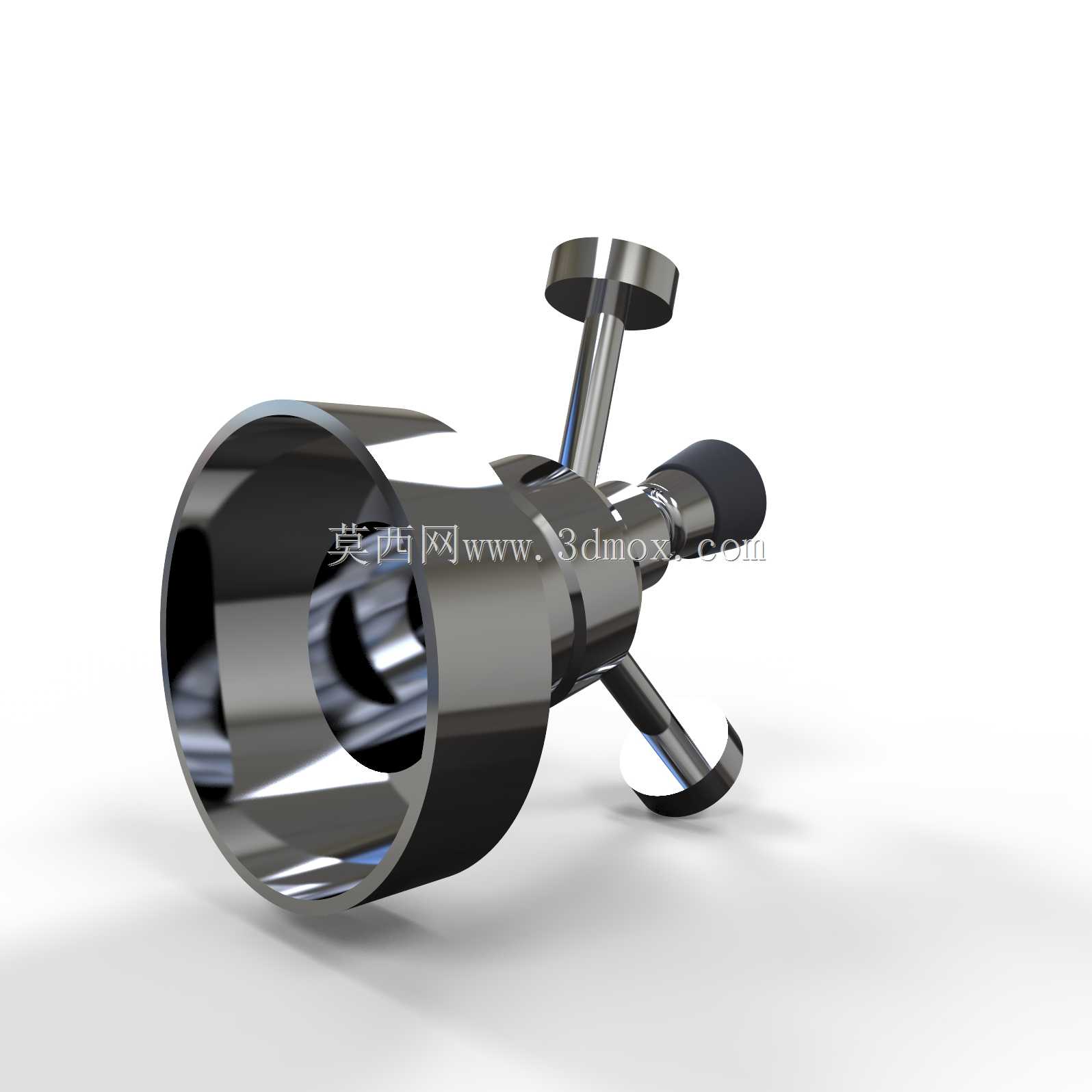

在制药、生物制品、食品饮料等对卫生等级要求严苛的流体工艺系统中，无菌取样阀是保障工艺介质取样过程无外源污染、无介质泄漏风险的核心配套部件，本次建模的取样阀采用AISI 316L不锈钢作为主体材质，适配绝大多数酸碱类工艺介质、纯化水、注射用水及无菌原料药流体的取样需求，可直接安装在反应釜、物料输送管道、储罐侧壁等位置，满足生产过程中实时取样检测的工艺要求。从结构设计逻辑来看，该阀采用多通道集成式布局，不同于常规单手柄取样阀的单一操作逻辑，三个操作端分别对应取样通路启闭、灭菌蒸汽接入、残留介质吹扫排空的功能，可实现在线灭菌、在线吹扫的全流程无菌操作，避免取样后阀腔残留介质变质滋生微生物，影响下一次取样的检测结果准确性。建模过程中严格遵循卫生级阀门的设计规范，所有与介质接触的内壁均做圆弧过渡处理，不存在卫生死角，表面粗糙度可满足电解抛光后的Ra≤0.4μm要求，避免介质挂壁残留；密封结构采用符合FDA认证要求的卫生级弹性体材质，密封面采用锥面硬密封加软密封的双重密封结构，在真空工况、带压工况下均能实现零泄漏，适配从负压真空到10bar以内的正压工艺工况。安装边界方面，该阀的主体连接端采用标准卫生级卡箍连接结构，可直接与同规格的卫生级管道、罐体接口适配，无需额外焊接转接件，安装时预留的操作空间需满足三个手柄的全行程转动需求，垂直安装于罐体侧壁时取样端朝下倾斜15度，可保证取样后阀腔内无残留积液。从实际使用场景来看，该阀可适配疫苗生产、生物发酵、无菌原料药合成、高端饮品灌装等生产线的取样需求，操作时先通过蒸汽接入端通入高温纯蒸汽对阀腔及取样口进行30分钟以上的在线灭菌，灭菌完成后关闭蒸汽通路，开启吹扫通路通入无菌氮气将阀腔内的冷凝水吹扫干净，再开启取样通路接取工艺介质，取样完成后再次吹扫阀腔并关闭主通路，全程无需拆卸阀门即可完成无菌取样操作，大幅降低生产过程中的污染风险。建模时对各部件的配合间隙做了精准还原，手柄转动的行程限位、密封件的压缩量、各通道的通径尺寸均严格参照卫生级阀门的行业设计标准，可直接用于生产装配的干涉校验、工艺布局的模拟演示，也可作为卫生级流体设备选型的三维参考模型，帮助设计人员快速完成管路系统的布局设计，提前预判安装操作空间是否满足生产操作需求。
