长条式多孔沉头安装转接固定件

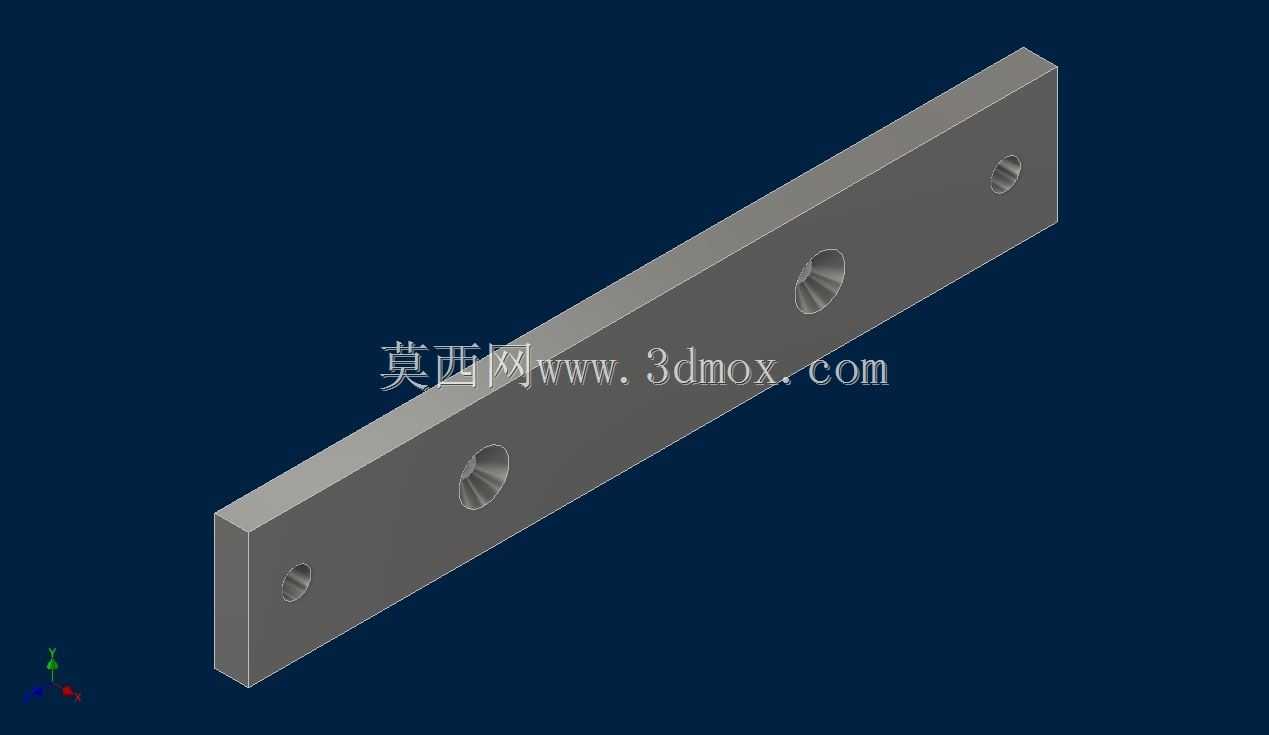

这类长条状转接件在工业装配场景里的使用频率极高，常见于自动化线体的型材拼接、工装夹具的层级固定、检测设备的工位调整环节，核心作用是抵消不同安装基面的孔位偏差，避免直接在主体结构上反复打孔造成基材强度下降。从结构上看，整体采用等截面长条矩形构型，厚度方向做了均匀等厚设计，四个安装沉孔沿长度方向等距排布，沉孔的锥角角度适配通用内六角圆柱头螺钉的头部尺寸，安装后螺钉头部完全没入板件平面，不会突出表面干涉相邻部件的运动轨迹。设计阶段首先要确认安装边界：长度方向的尺寸要覆盖两个待连接件的安装孔跨距，两端预留足够的边距避免锁紧时出现板件端部开裂，宽度方向的尺寸要匹配安装基面的槽宽，不能超出型材的安装槽范围，厚度则要根据实际承载的剪切力计算，既要保证锁紧后板件不会发生翘曲变形，也要避免过厚造成整体装配空间的浪费。孔位设计时，沉孔的深度要严格控制，保证螺钉锁紧后头部与板面齐平，底部的通孔直径要比所选螺钉的公称直径大0.2到0.5毫米，预留少量的装配调整余量，方便安装时微调孔位对齐。实际使用时，这类转接件不需要做额外的表面处理，常规的发黑或者镀锌处理就能满足普通车间的防锈需求，若用于洁净室或者食品加工场景，可更换为不锈钢材质并做表面抛光处理。装配过程中要注意四个螺钉的锁紧力矩保持一致，按照对角顺序逐步锁紧，避免单侧受力过大造成板件弯曲，影响安装平面的平面度。这类转接件的建模过程需要重点关注沉孔的同轴度，以及板件相邻面的垂直度，若形位公差控制不到位，安装后会出现两个连接部件的基面错位，直接影响后续设备的装配精度。
