立式常压储液罐体工业三维设计

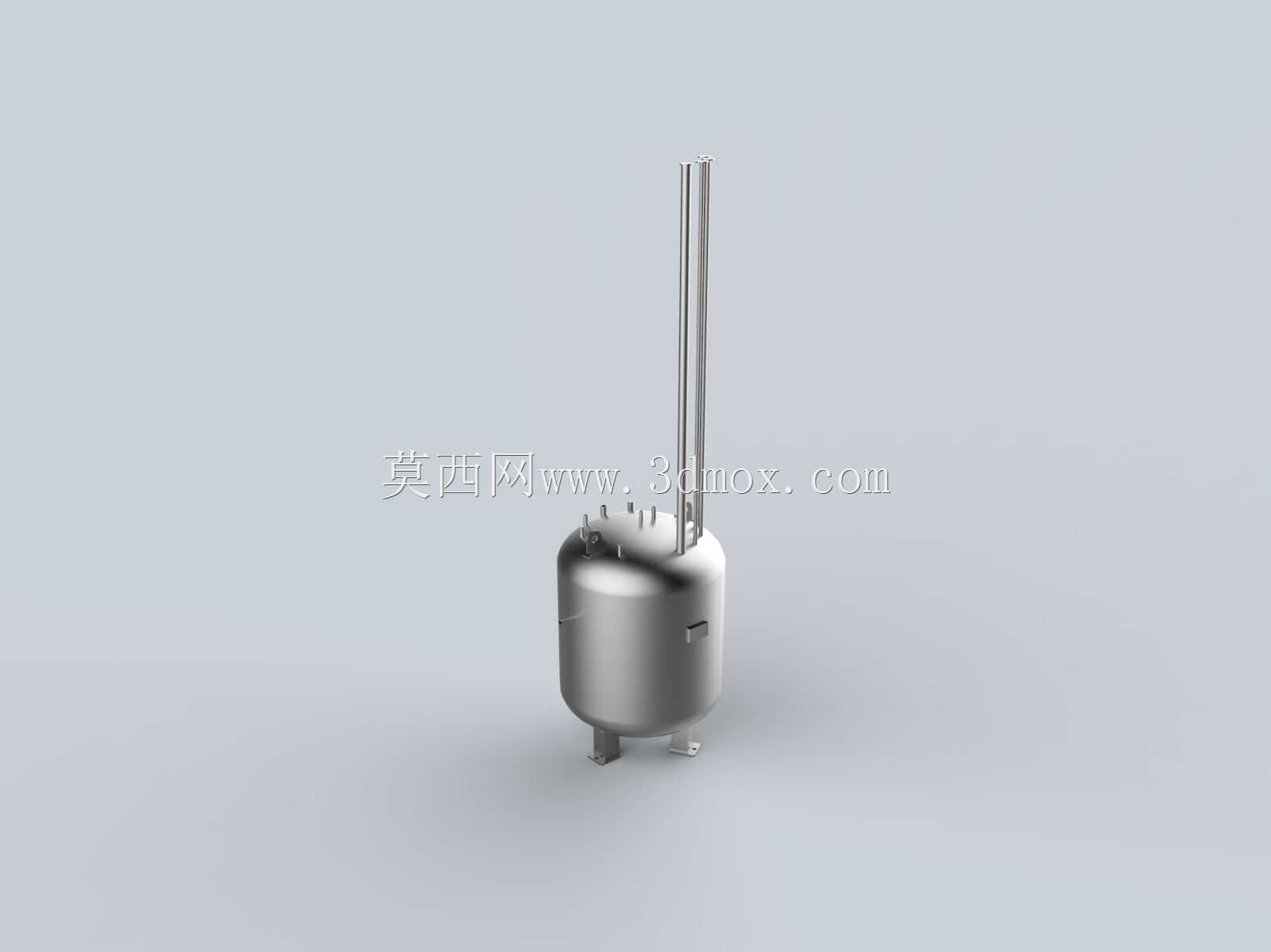

这款2.5立方立式储液罐体的三维设计，首先要考虑的是化工、食品加工、水处理等行业的中转储料场景，这类罐体常被用作生产流程中的中间缓存单元，承接上游工序出料、为下游工序稳定供料，也可作为小型批次的成品暂存容器使用，适配常压或微正压的储液工况。从结构设计来看，罐体采用标准椭圆形封头搭配圆柱形筒身的结构，这种结构的应力分布均匀，在相同容积下耗材更少，承压稳定性优于平底平盖结构，支腿采用三点式支撑设计，三个支腿沿筒身下缘均匀分布，安装时对地面平整度的容错率更高，也方便后期在罐体底部加装排液阀门、取样口等附属配件。顶部伸出的两根长管分别对应进料管与液位计安装位，进料管延伸至筒身内部靠近侧壁的位置，避免进料时液体直冲罐底产生飞溅与大量气泡，液位计接口采用上下贯通的结构设计，可适配玻璃管液位计或者磁翻板液位计的安装需求，方便操作人员直观观测罐内液位高度。筒身侧面预留的接口可根据实际使用需求加装人孔、温度计接口、备用出料口，人孔的设置方便后期进入罐体内部进行清洁与检修，对于有卫生级要求的食品、医药行业场景，筒身内壁的圆角过渡设计也能避免清洁死角，减少物料残留。设计过程中首先确定的是2.5立方的有效容积，以此反推筒身的内径与直段高度，结合支腿高度确定整体安装高度，确保底部排液口距离地面有足够的操作空间，同时顶部进料管的高度要适配车间现有进料管路的排布，避免管路出现过多弯折增加流阻。罐体的壁厚选取结合了常用不锈钢板材的规格，在满足常压储液刚度要求的前提下尽可能控制整体重量，降低安装时的吊装难度，支腿与筒身的连接位置做了加强筋处理，避免满载时支腿连接处出现应力变形。筒身外壁的结构尽量减少外凸部件，既方便后期做保温层包覆，也能避免车间内人员走动时发生磕碰。这类罐体在实际使用中不需要复杂的动力配套，依靠液位差或者进料泵的压力即可完成物料的进出，结构可靠性高，维护成本低，是中小规模生产流程中非常常用的储液单元，建模过程中对各个接口的位置、安装法兰的尺寸都做了标准化处理，可直接对接常用的管路标准件，不需要二次调整尺寸即可直接用于工程出图或者装配模拟。
