10000升立式葵花油混合搅拌罐体结构

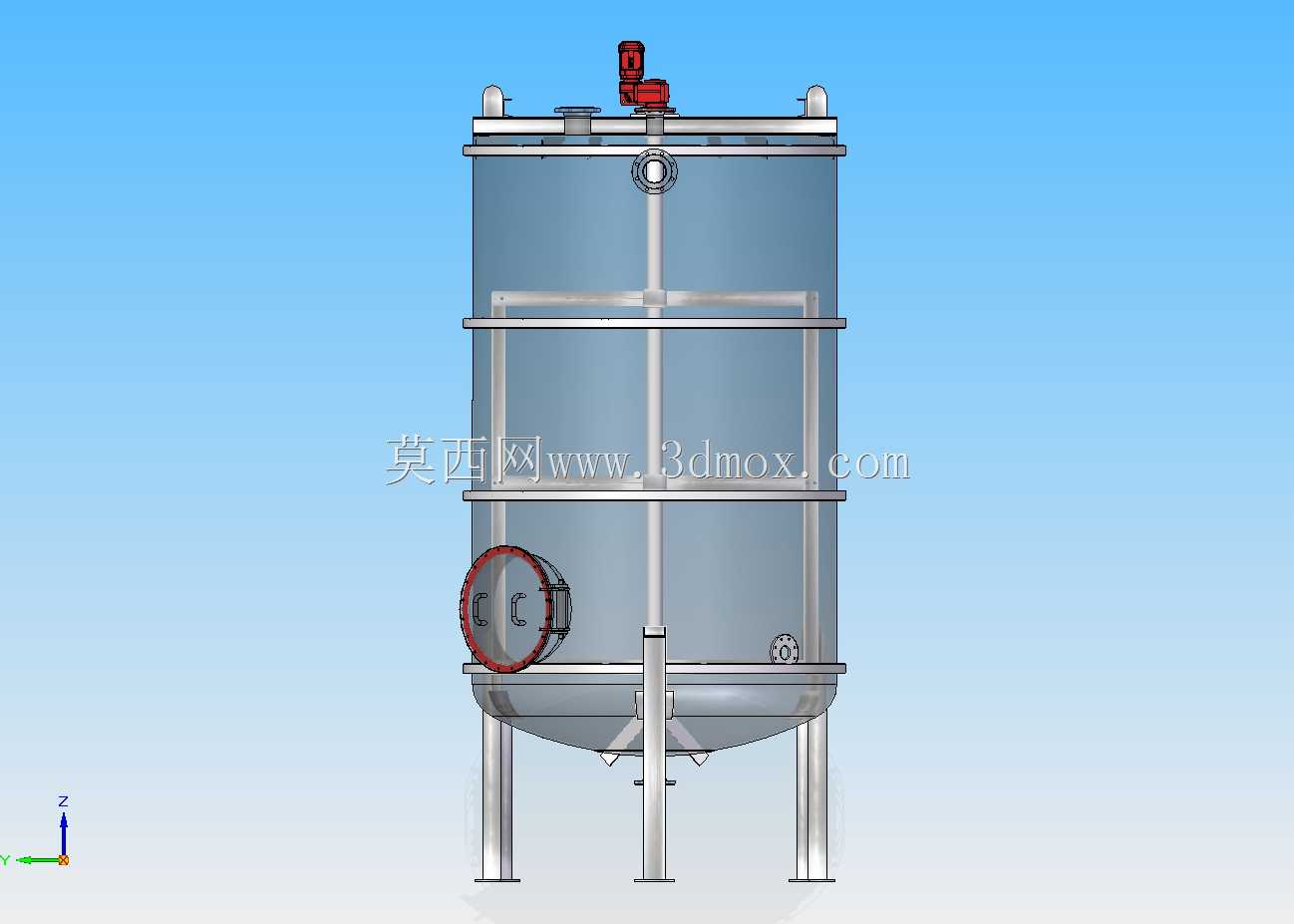

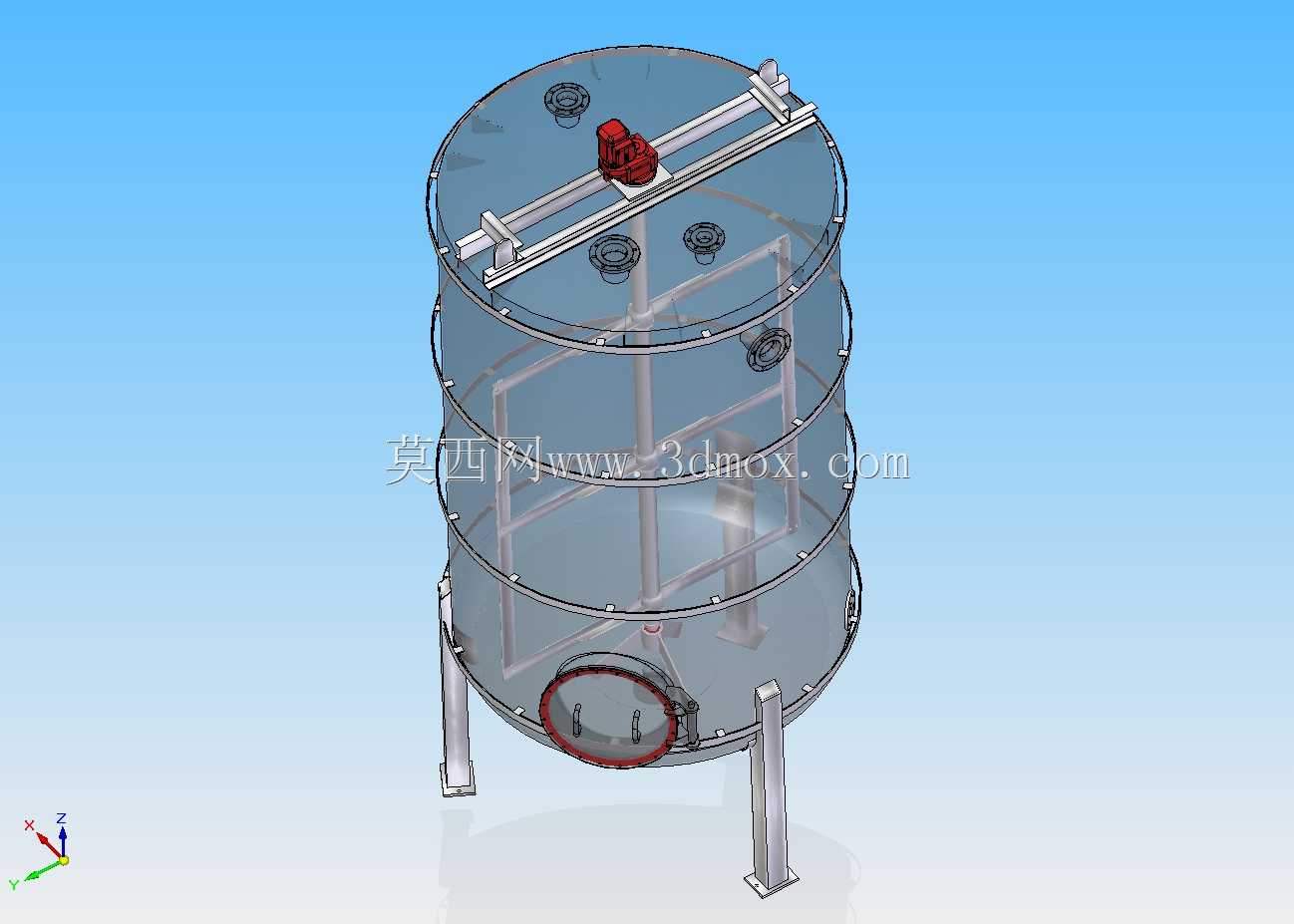

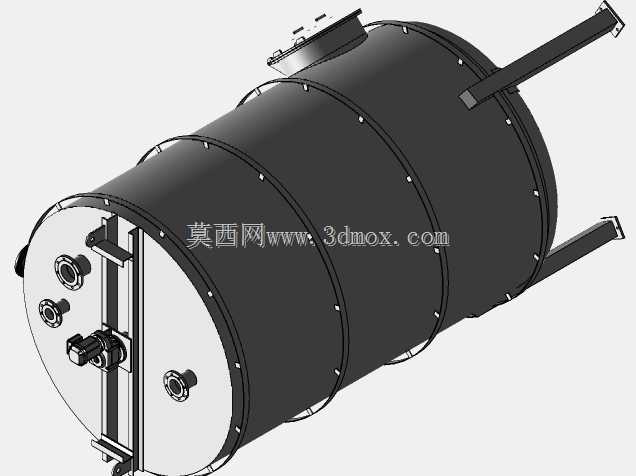

这款立式混合罐体主要面向食用植物油加工工段的物料混合工序，在中小型油脂精炼、调和油生产车间中承担葵花油基料与辅料的均质混合任务，也可适配其他低粘度食用流体的批次混合作业，单批次处理容积可达10000升，能匹配多数中小产能油脂生产线的批次处理节拍。罐体采用立式圆筒结构设计，底部为标准椭圆封头，整体由三根支腿支撑落地，安装时需预留支腿固定的地脚螺栓点位，同时要在罐体侧下方的人孔位置预留不小于800mm的操作检修空间，顶部的搅拌驱动装置安装位需预留吊装维护的垂直作业空间，避免与车间顶部管线、桁吊构件产生干涉。设计阶段优先考虑了食品接触级设备的卫生要求，罐体内壁做圆弧过渡处理，无卫生死角，便于生产完成后的CIP清洗作业，避免物料残留变质。罐体顶部设置有多个工艺接口，分别对应进料、排气、观察、助剂添加等不同工艺需求，侧下方的快开人孔既方便检修人员进入罐内维护，也可作为大流量排料的备用通道。配套的框架式搅拌器采用0.55kW动力配置，输出转速20rpm，针对葵花油这类低粘度流体的混合特性设计桨叶结构，搅拌过程中可带动罐内整体流体形成轴向与径向结合的流场，避免局部混合不均，框架式的桨叶结构刚度充足，长时间运行形变量小，不会与罐壁产生刮碰。建模过程中对罐体的加强圈结构、支腿的受力补强位置、接口的法兰连接尺寸都做了1:1还原，所有配合面的公差预留都符合食品级压力容器的设计规范，可直接用于设备选型的方案校核、生产车间的布局模拟，也可作为同类搅拌罐体设计的参考原型，帮助结构设计人员快速完成同类型设备的方案迭代，减少重复建模的工作量。
