双轴承安装固定支撑组件结构设计

项目分类:3D模型 发布时间:2021-09-07 ID:265611
  • 双轴承安装固定支撑组件结构设计

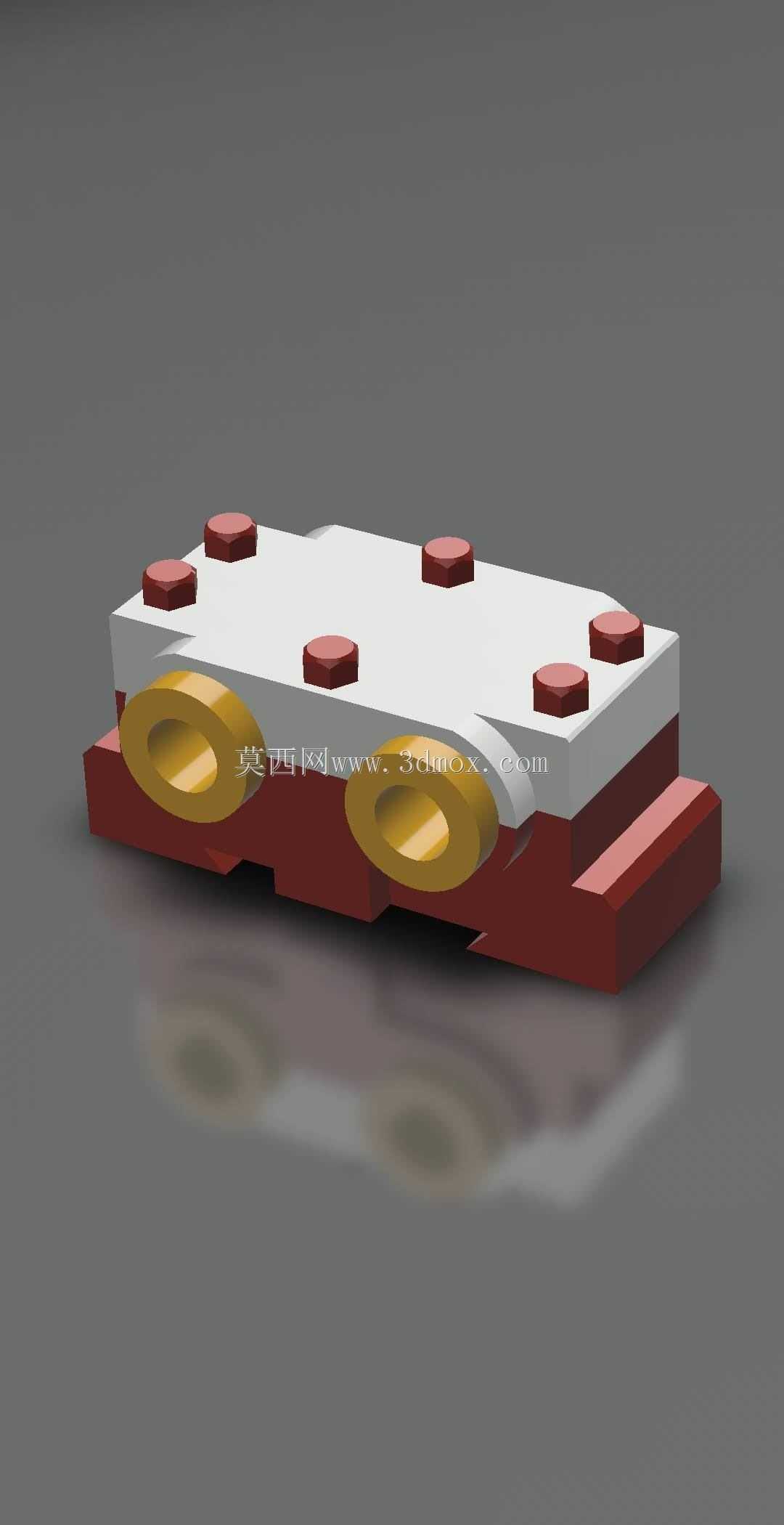

这类双轴承支撑组件常应用在中小载荷的平行轴传动场景中,比如小型输送线的从动辊支撑、轻工设备的传动轴定位、自动化检测设备的转轴固定工位,相比单轴承支撑结构,它能提供更长的支撑跨距,有效抵消轴运转过程中产生的径向跳动,避免轴端出现挠度变形,提升传动过程的平稳性。从结构设计逻辑来看,组件采用分体式装配思路,下部基座设置两个同轴的轴承安装腔,腔体内径与轴承外圈采用过渡配合,保证轴承装入后不会出现外圈跟转的问题,基座两侧延伸出的安装凸台预留了螺栓过孔,可直接固定在设备的安装基板上,安装时不需要额外加工定位台阶,降低了配套安装面的加工精度要求。上部的压盖通过六颗内六角螺栓与基座锁紧,压盖下表面对应轴承外圈位置设置了限位凸台,装配后凸台刚好压住轴承外圈端面,限制轴承的轴向窜动,同时压盖与基座的结合面预留了均匀的密封间隙,可填充密封胶阻挡外界粉尘、切削液进入轴承滚道,延长轴承的维护周期。两个轴承安装位保持严格的同轴度公差,设计时同轴度控制在0.02mm以内,避免轴装入后出现卡滞、运转阻力过大的问题,轴承腔的深度尺寸匹配标准轴承的厚度,保证压盖锁紧后不会对轴承外圈施加过大的预紧力,防止轴承运转时出现过热抱死的情况。组件整体外形为规整的长方体结构,安装边界清晰,基座底部为全平面设计,可贴合不同材质的安装面,整体宽度适配常用的20系列、30系列铝型材安装间距,不需要额外制作转接板就可以直接集成到现有设备架体上。实际选型使用时,可根据配套轴的直径选择对应内径的轴承装入腔体,组件本身的结构强度可满足转速不超过3000rpm、径向载荷不超过5kN的传动工况,在一些手动调试工位、低速传动模组中应用时,甚至可以取消额外的润滑注油结构,依靠轴承自带的润滑脂即可实现长期免维护运转。设计建模过程中,需要重点关注两个轴承孔的位置度公差,以及压盖螺栓孔的对位精度,避免装配时出现螺栓无法穿入、压盖歪斜压偏轴承外圈的问题,基座与压盖的分型面设置在轴承中心高度位置,既方便加工时刀具进出轴承腔,也能保证装配后轴承的受力均匀,不会出现单侧受力导致的滚道偏磨问题。
