工业重载滚轮支撑安装固定结构

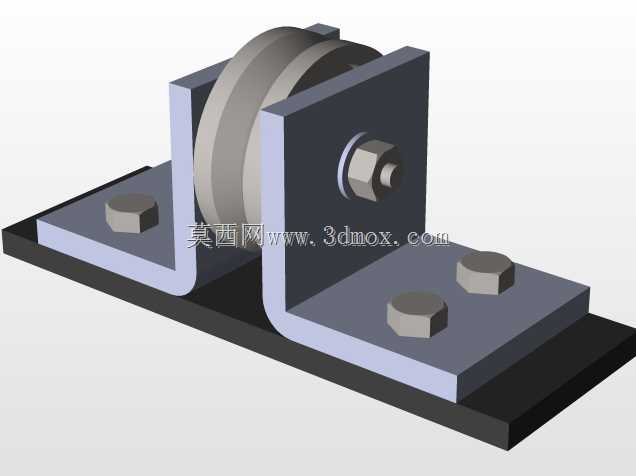

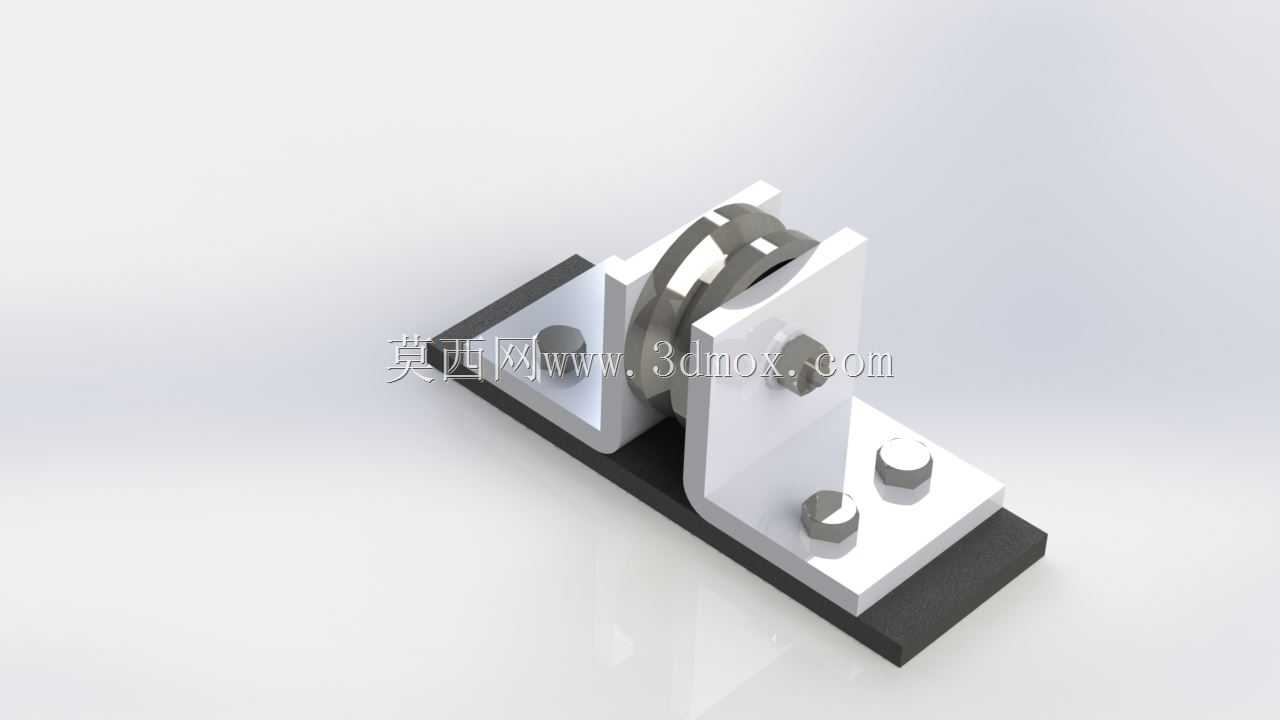

该支撑结构主要应用于重载移动工位设备、仓储物流转运台车、生产线旁移动工装的轮组承载环节，作为行走轮与设备主体机架之间的连接承载部件，承担设备整体重量传递、轮组转动限位、行走方向约束的核心作用，区别于普通轻型脚轮结构，该支撑总成采用双侧立式立板夹持滚轮的结构形式，可承受更大的径向载荷，避免单侧悬臂支撑带来的轴部应力集中问题，适配大重量工业设备的短距离移位、工位调整场景。从结构设计逻辑来看，底部安装板采用矩形平板结构，预留两个对称布置的螺栓安装孔，安装孔位间距匹配常用工业铝型材、型钢机架的安装孔距标准，安装时无需额外加工过渡连接板，可直接通过螺栓锁紧固定在设备底架的预设安装面上，安装板与两侧立板采用垂直焊接或一体加工成型，连接位置做圆弧过渡处理，消除直角位置的应力集中风险，在设备承受冲击载荷时可避免焊缝开裂或结构断裂问题。滚轮部分采用中部带环形凹槽的轮面设计，既可以在平面地面滚动行走，也可适配配套的导向轨道，作为轨道导向轮使用，轮体通过中部销轴与两侧立板连接，销轴端部设置防松锁紧结构，避免设备长期运行过程中销轴窜动脱出，轮体与立板之间预留合理的转动间隙，既保证轮体转动顺畅无卡滞，又避免间隙过大导致轮体晃动，影响设备行走稳定性。整体结构外形紧凑，安装边界清晰，底部安装板的长宽尺寸控制在小范围内，不会占用设备底架过多的安装空间，整体高度适配常规工业设备的底部离地间隙要求，安装后不会出现设备底部离地过高导致重心不稳，或是离地间隙不足导致地面通过性差的问题。在实际选型应用中，该结构可根据实际承载需求调整立板厚度、滚轮直径以及销轴直径，适配不同吨位的设备承载需求，轮体材质可根据使用场景更换为金属轮、聚氨酯包胶轮等不同材质，满足耐磨、静音、防划伤地面等不同使用要求，双侧立板的夹持结构也方便后期轮体磨损后的维护更换，拆卸销轴即可完成轮体替换，无需整体拆卸支撑支座，降低设备维护的工作量与成本。
