机械传动用U型拨叉连接构件

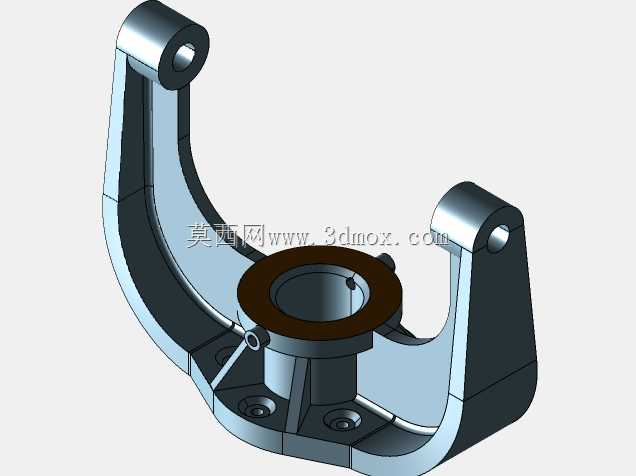

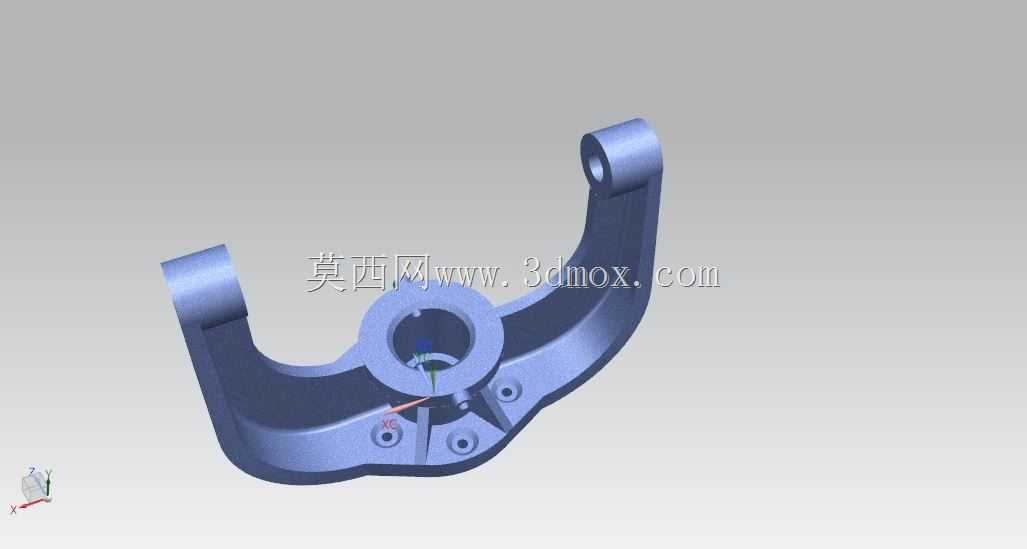

这类U型拨叉构件常见于机床换挡机构、小型传动设备的离合切换单元中，核心作用是通过自身的摆动带动滑移齿轮沿轴向移动，实现不同传动比的档位切换，或是推动离合组件完成动力的接合与断开动作。从结构设计来看，中间带键槽的轴孔是整个构件的安装基准，装配时会与固定转轴配合，键槽用于传递扭矩，避免构件摆动时与转轴发生相对转动，保证动作传递的精准性。两侧向上延伸的叉臂端部做了同轴孔设计，装配时会穿装销轴与驱动拨杆连接，接收来自操作杆或是驱动缸的摆动力矩，叉臂的弧形过渡结构是经过受力校核的，既可以避免应力集中导致的构件断裂，也能在有限的安装空间内留出足够的摆动避让空间，不会和周边的齿轮、轴套等零件发生运动干涉。构件基体上分布的多个小孔是安装定位孔，部分孔用于装配限位螺钉，限制拨叉的摆动行程，避免换挡过位导致齿轮打齿，另一部分孔用于安装耐磨衬片，减少拨叉与滑移齿轮卡槽接触位置的磨损，延长构件的使用寿命。设计这类构件时，首先要确认安装轴的直径与键槽规格，保证基准孔的配合公差符合传动要求，其次要核算两个叉臂端孔的中心距，确保与驱动端的连接尺寸匹配，同时要控制整个构件的摆动半径，避免在设备腔体内部运动时与其他零部件产生碰撞。从安装边界来看，这类拨叉的轴向安装厚度需要匹配滑移齿轮卡槽的宽度，间隙控制在0.1到0.3毫米之间，间隙过大会导致换挡时存在旷量，传动精度下降，间隙过小则会出现卡滞，导致换挡动作不畅。叉臂的开口尺寸需要适配被推动部件的接触端直径，保证接触时受力均匀，不会出现偏磨。实际应用中，这类构件多采用铸钢或是高强度铝合金加工，受力较大的工况下会选择45号钢调质处理，表面做发黑防锈处理，接触摩擦位置会做淬火处理提升硬度，减少长期往复摆动带来的磨损。建模过程中需要重点关注各个孔位的同轴度、轴孔与叉臂端面的垂直度，这些形位公差会直接影响后续装配的顺畅度，若同轴度偏差过大，会导致销轴装配后出现别劲，长期使用会出现销轴变形、拨叉断裂等故障。
