折弯机压闸成型工装结构

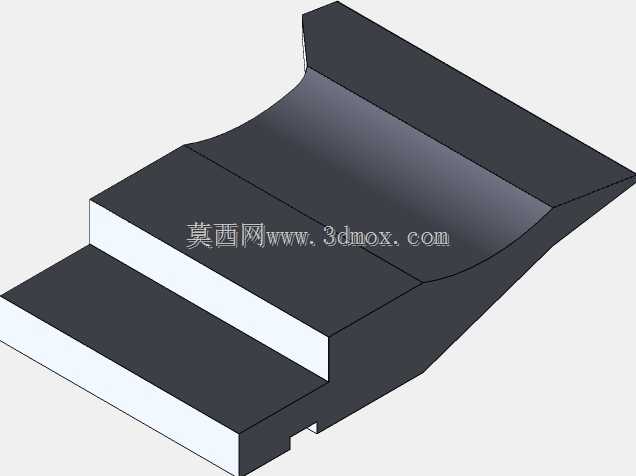

在钣金折弯加工场景中，这类压闸部件是折弯设备上直接与板材接触完成成型作业的核心执行件，日常多配套在数控折弯机、手动折边设备的上模安装位，针对不同厚度的冷轧钢板、铝板、不锈钢板完成特定角度与弧度的折弯成型，尤其适配带过渡弧面的阶梯类折弯工序，能避免常规直边压模折弯时出现的折痕开裂、R角不均问题。从结构设计来看，该压闸采用阶梯式工作面布局，上层成型面做了平滑内凹弧面过渡，下层设置两级台阶式压合面，压合作业时，弧面首先接触板材完成预弯导向，随着压头下行，两级台阶面依次贴合板材，逐步将板材压制成预设的阶梯带弧结构，整个成型过程中板材受力均匀，不会出现局部应力集中导致的板材变形回弹超差问题。安装边界上，压闸底部设置了标准的燕尾式安装卡槽，可直接卡入折弯机上模的通用安装槽内，卡槽旁预留的定位缺口能配合设备上的锁紧螺钉完成快速固定，无需额外加工适配转接板，安装后压闸的工作面与下模槽口的平行度可通过设备自带的模夹调节结构快速校准，适配多数常规吨位折弯机的模位安装尺寸。设计过程中重点考量了成型面的受力分布，弧面区域做了加厚处理，避免长期压合作业出现工作面塌陷磨损，台阶的棱边位置做了极小的倒角处理，既不会在板材表面留下压痕，又能保证折弯棱线的清晰度，压闸的整体厚度经过受力校核，在满负荷压合作业时不会出现侧向形变，保证批量加工时的成型尺寸一致性。实际生产中，这类压闸多用于电气柜柜体侧板、设备外壳阶梯加强筋、机箱盖板的折弯工序，相比通用平口压模，成型后的工件无需后续打磨修边，成型尺寸稳定性更高，能有效减少钣金加工的后续工序耗时，针对小批量定制化钣金件加工，这类成型压闸的适配性更强，无需更换整套模具即可完成特定结构的折弯作业。
