一吨载荷悬臂式起重吊臂结构设计

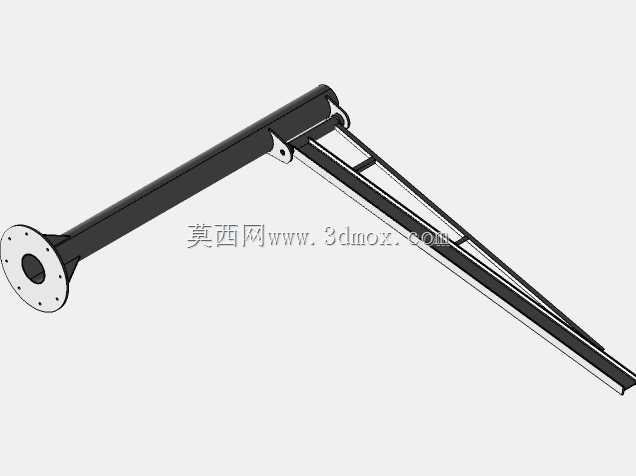

　　这款1吨级悬臂起重吊臂，主要适配车间内固定工位的短距离物料转运场景，常见于机加工工位的工件上下料、仓储区域的重型件堆垛、装配工位的部件吊装移位等作业，覆盖半径内可替代人工搬运百公斤级至一吨的重型工件，大幅降低车间内短距重料转运的人力消耗，也能避免人工搬运重型件带来的磕碰、砸伤风险。从结构设计逻辑来看，吊臂采用变截面三角桁架式斜臂搭配水平承载梁的组合形式，根部采用法兰盘安装结构，可直接通过螺栓固定在预制的混凝土基础立柱或是厂房钢结构承重柱上，安装时需保证法兰贴合面的平面度误差控制在合理范围，避免根部附加弯矩带来的应力集中。斜向支撑臂与水平主梁之间通过铰接销轴连接，可在安装时根据现场安装高度、所需覆盖的作业半径微调支撑角度，

　　平衡主梁的受力弯矩，减少主梁根部的载荷应力。主梁采用箱型截面设计，内部设置加强筋板，在保证1吨额定载荷下主梁挠度符合起重设备安全规范的前提下，尽可能降低臂体自身重量，减少根部安装座的承载负担。臂体末端预留了电动葫芦或是手动葫芦的安装滑行轨道，可配套不同起升高度的葫芦组件，适配不同层高的车间作业需求。从安装边界来看，法兰安装座的螺栓孔采用圆周均布设计，适配常规厂房立柱的预埋螺栓布局，作业覆盖半径可根据实际选型需求调整臂长，臂体旋转范围可达到180度以上，覆盖安装座前方的扇形作业区域，无需额外铺设地面轨道，不会占用车间地面的通行空间，相比桥式起重机，这类悬臂吊的安装成本更低，适配小范围固定工位的高频次吊装作业，对于零散分布的重工件工位，

　　可按需布置多台该类吊臂，覆盖各自的作业区域，避免大跨度起重设备的空行程浪费。设计过程中针对臂体的受力节点做了应力校核，在铰接点、法兰根部、主梁与葫芦行走轮接触的位置都做了局部加厚处理，避免长期交变载荷下出现结构疲劳损伤，臂体表面采用喷塑防锈处理，适配车间内多油污、多粉尘的作业环境，减少日常维护的工作量。
