手动轮驱动对中式定心夹紧工装结构

这款定心夹紧结构主要面向中小批量轴类、套类零件的铣削、钻削工序装夹需求，常见于普通机加工车间的工位配套、工装教学演示场景，也可作为非标自动化设备的手动上料定位模块使用，适配没有气动液压动力源的零散加工场景，操作门槛低，装夹动作直观，新入职的机加工操作人员无需复杂培训即可上手使用。

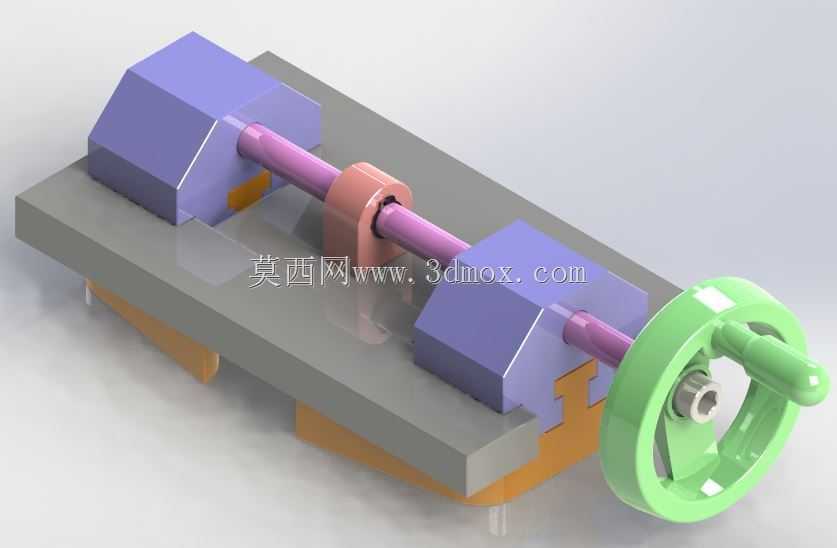

从功能逻辑上看，该结构通过手轮驱动内部丝杆传动，带动两侧对称布置的夹块同步向中心收拢，实现工件的自动对中与夹紧，区别于单侧施压的普通夹具，其对中特性可以保证工件轴线与工装基准的同轴度，避免装夹偏移带来的加工余量不均问题，适合需要保证圆周方向加工位置对称的工序，比如轴类零件的径向孔加工、对称平面铣削，能省掉反复找正工件的辅助时间。夹块的V型定位面可以适配一定直径范围内的圆柱类工件，无需频繁更换夹头，中间的支撑套可以为长轴类工件提供中部辅助支撑，减少工件装夹后的悬臂挠变，提升加工过程的稳定性。

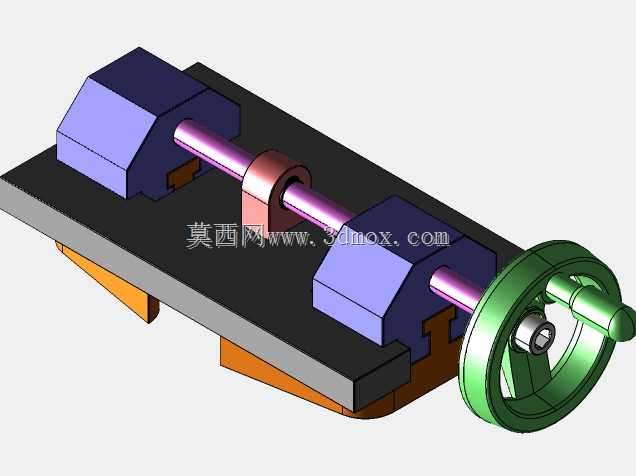

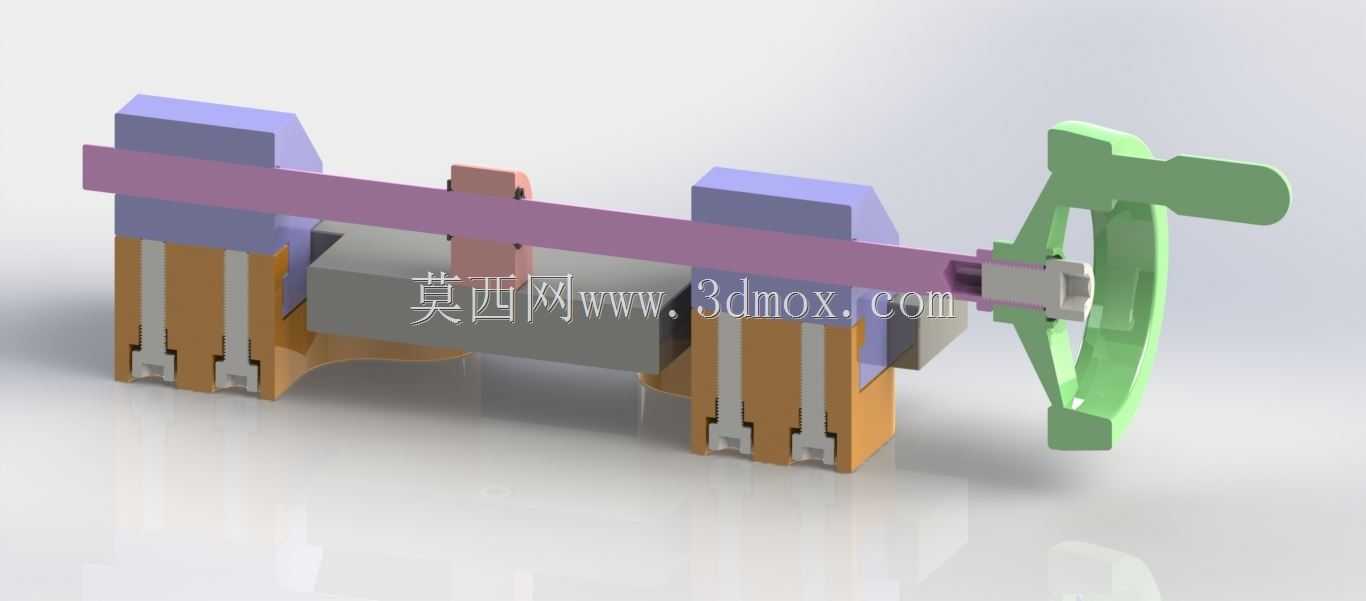

设计层面采用了对称式的传动布局，丝杆选用正反牙结构，保证两侧夹块的移动行程完全同步，底座采用带T型槽的平台结构，既可以通过底部的安装孔直接固定在机床工作台面上，也可以配合T型螺栓调整安装位置，适配不同机床的工作台槽距。手轮布置在工装的侧端，操作时不会与加工区域的刀具产生干涉，操作人员站在机床侧方即可完成装夹松紧操作，符合人机操作的安全距离要求。夹块与底座之间采用滑动导轨配合，导向间隙可以通过侧边的镶条调整，长期使用出现磨损后可以通过调整镶条补偿间隙，维持对中精度，不需要整体更换部件，降低后期维护成本。

安装边界上，该工装整体为卧式长条形布局，底座底面为全平面加工，安装时需要保证工作台面的平面度不低于0.05mm，固定螺栓需要均匀拧紧，避免底座受力变形影响夹块的滑动顺畅度。手轮的回转半径在设计时做了限位，转动全程不会超出底座的侧边轮廓，不会和周边的机床护罩、排屑装置产生空间干涉，适配多数普通铣床、钻床的工作台安装空间，不需要额外改造机床台面即可完成部署。夹块的开合行程覆盖了常见的小直径轴类零件装夹范围，对于超出范围的工件，也可以通过更换对应规格的夹块实现适配，底座的通用接口不需要改动即可兼容不同规格的夹块，拓展性较强。
