双工位杆类工件快速夹紧工装结构

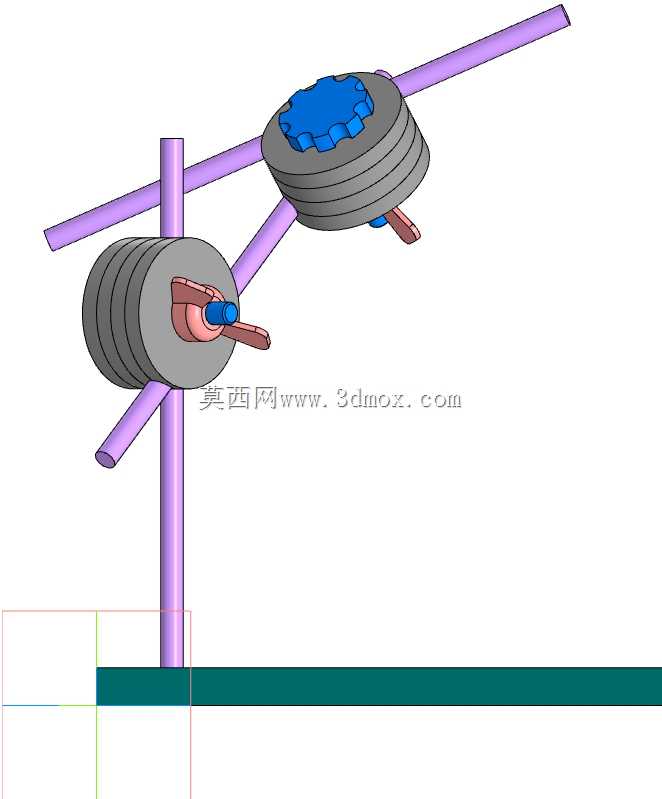

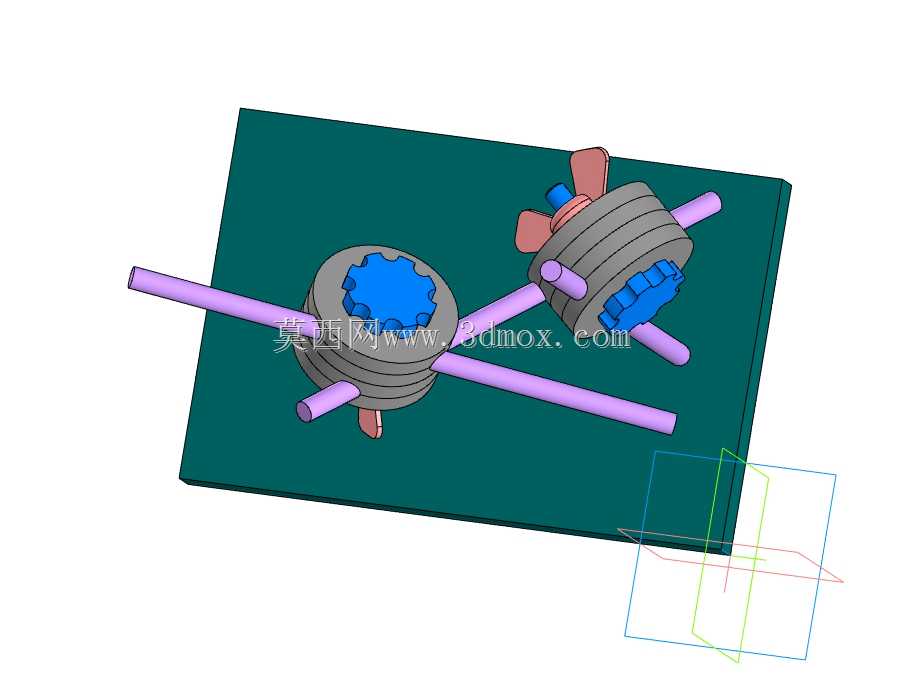

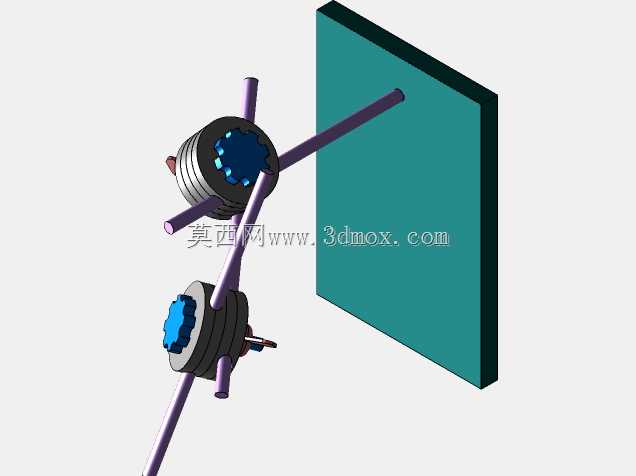

这套夹紧结构主要面向小型加工工位、临时装夹作业场景设计，适配圆杆类、轴类小尺寸工件的快速固定需求，常见于五金维修工位、小件试制加工台、教学实训装夹操作场景，也可作为轻型装配工位的辅助固定单元使用。结构采用双夹紧头搭配三脚架式支撑杆布局，两个独立的夹紧轮组分别固定在不同角度的支撑臂上，可同时对两个不同朝向的工件进行装夹，也可通过调整支撑臂角度，适配不同长度、不同装夹角度的工件固定需求，避免单工位装夹时反复调整工件位置的繁琐操作。每个夹紧头采用带手柄的偏心锁紧结构，扳动手柄即可带动内部压块动作，实现对穿入夹紧头中心孔位的杆类工件的快速锁紧与释放，无需额外扳手类工具辅助，单步操作即可完成装夹动作，适合高频次更换工件的作业场景，能有效缩短单件装夹的辅助作业时间。支撑部分采用三根呈三角分布的圆杆作为主支撑，搭配底部的安装基座，基座预留了与工作台面连接的固定边界，可通过螺栓将整套结构锁紧在标准工作台的T型槽或平面安装位上，安装时需保证支撑圆杆与基座的垂直度，避免装夹工件后出现受力偏移。设计过程中优先考虑了结构的易加工性，所有支撑臂、夹紧轮、手柄零件均采用常规机械加工工艺即可完成制造，无需特殊定制刀具或复杂加工工序，夹紧头内部的压块接触面做了防滑纹理处理，锁紧后可避免杆类工件受轴向力时出现滑移，支撑臂与中心立柱的连接位置预留了角度调节间隙，可根据实际作业需求调整两个夹紧头的相对角度，适配不同作业场景的装夹角度要求。整套结构的安装边界控制在小型工作台可容纳的尺寸范围内，不会占用过多工位操作空间，支撑圆杆的长度可根据实际装夹工件的长度需求做同比例调整，不影响整体锁紧结构的受力稳定性，偏心锁紧的行程经过适配设计，可兼容一定直径范围内的圆杆类工件装夹，无需针对单一尺寸工件更换夹头配件。
