环形零件钻孔加工专用夹持工装

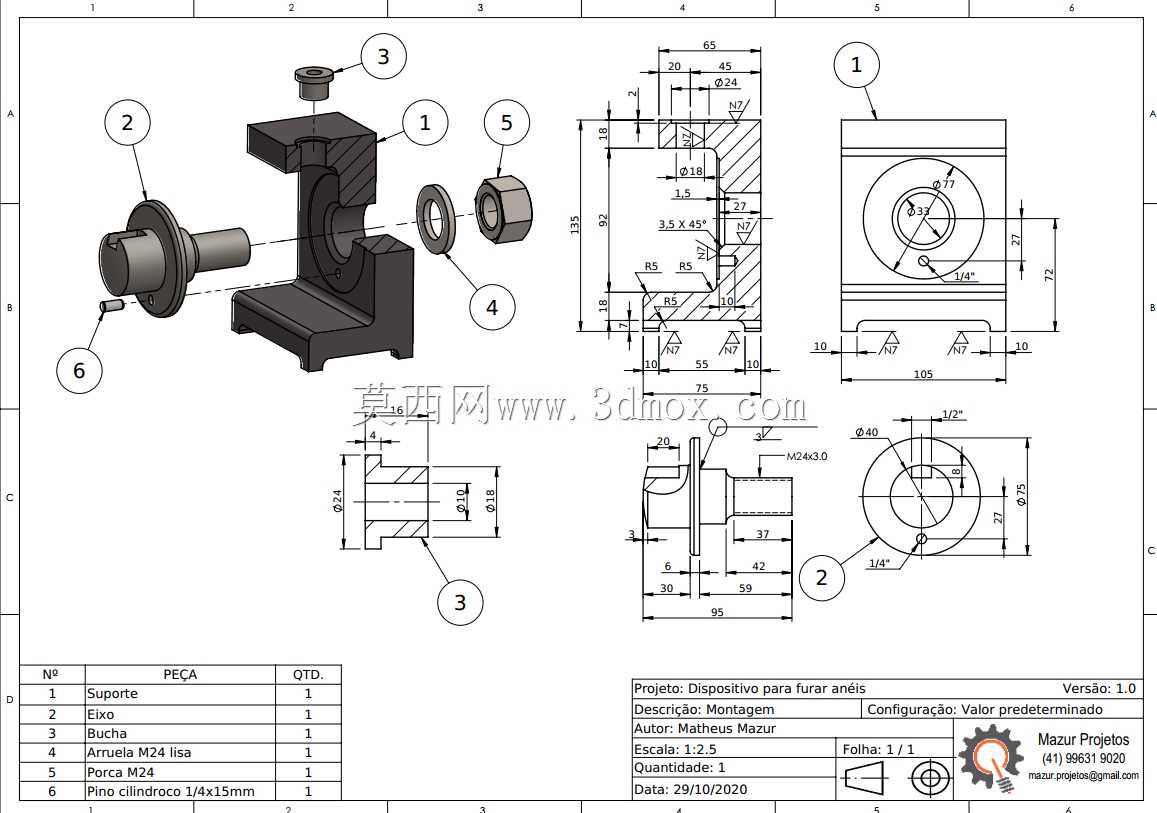

在中小批量环形零件的径向钻孔加工场景里，这类夹持工装是钻床工序里的核心辅具，能解决环形工件装夹找正慢、钻孔位置偏移的常见问题。整套工装采用分体式装配结构，核心由C型支撑座、带法兰定位轴、锁紧螺母、调整垫圈、钻套这几个部件组成，装配逻辑完全贴合环形零件的装夹逻辑：带法兰的定位轴穿过环形工件的内孔，轴身与工件内孔采用小间隙配合保证定位基准重合，法兰端面贴合工件一侧端面完成轴向定位，另一侧通过平垫圈配合M24锁紧螺母实现工件的轴向压紧，避免钻孔过程中工件出现周向转动或者轴向窜动。C型支撑座作为整套工装的承载基体，底部设计有平直的安装基面，可通过T型螺栓直接固定在钻床工作台面上，支撑座的上部开有与定位轴配合的安装孔，定位轴穿入该孔后通过轴肩实现轴向限位，保证定位轴的轴线与钻床主轴进给方向垂直，让环形工件待钻孔的径向位置与主轴轴线精准对正。支撑座的对应钻孔位置设计有钻套安装孔，配套的钻套采用过盈配合压装在支撑座上，钻套的内孔尺寸与待加工钻头直径匹配，钻孔时钻头沿钻套内孔进给，既能引导钻头避免钻偏，也能防止钻头刚接触工件时出现滑移，保证钻孔的位置度与孔径精度。从安装边界来看，整套工装的横向占用尺寸适配常规台式钻床、立式钻床的工作台T型槽间距，不需要额外制作过渡连接板即可直接装夹，定位轴的直径可根据待加工环形零件的内孔尺寸更换，锁紧螺母的压紧行程覆盖一定厚度范围的环形工件，不用更换整套工装就能适配一定尺寸区间内的同类型环形零件钻孔需求。设计时特意将支撑座的C型开口朝向操作侧，方便操作人员上下工件、清理钻孔产生的切屑，各配合面都做了相应的公差控制：定位轴与工件内孔、定位轴与支撑座安装孔的配合公差选H7/h6，钻套内孔与钻头的间隙控制在0.02-0.05mm之间，既保证定位精度，也不会出现装夹卡滞的问题。各零件的棱角位置都做了倒角处理，避免装配和操作过程中划伤操作人员，锁紧螺母采用标准六角螺母，配套的垫圈为标准平垫圈，损坏后可直接替换标准件，降低后期维护成本。实际使用时，操作人员只需松开锁紧螺母，将待加工环形件套在定位轴上推至贴合法兰端面，拧紧螺母即可完成装夹，不需要反复打表找正，能大幅缩短单工件的装夹辅助时间，钻孔时钻套直接限制钻头的进给轨迹，即使是操作经验不足的新人也能加工出位置度合格的径向孔，非常适合维修车间、小批量机加工班组处理环形类零件的径向钻孔工序，比如法兰盘、衬套、环形连接块这类带径向孔的零件加工，都能通过这套工装完成稳定装夹。
