潮流海洋能捕获涡轮叶片结构设计

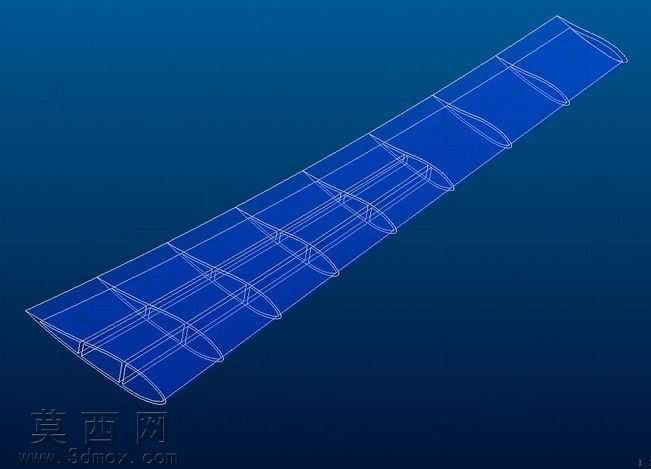

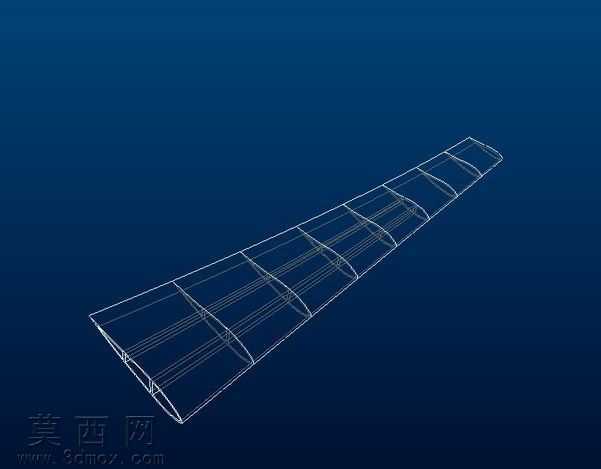

本作品为面向海洋潮流能捕获场景设计的涡轮叶片三维模型，建模阶段采用Pro/Engineer Wildfire R5.0完成全参数化构建，首先基于海洋流体动力学仿真得到的叶片翼型截面数据，通过多截面扫掠命令生成叶片基础曲面，针对叶片分段式的结构特征，依次完成每一段翼型的定位约束，确保相邻翼段的衔接处曲率连续，避免流体经过时产生不必要的紊流损耗。模型采用线框加实体的混合展示方式，既可以清晰呈现叶片内部的加强筋布局，也能直观展示外部的流线型轮廓，渲染阶段选用深蓝色半透明材质模拟叶片在海水中的工作状态，背景采用渐变深海蓝色调，通过线框高亮的显示模式突出叶片的分段拼接结构，让观者可以快速理解叶片的内部支撑框架与外部流体接触面的对应关系。结构设计上，该叶片采用多段模块化拼接方案，每一段叶片单元都带有独立的弧形翼面与内部横向加强肋，相邻单元之间通过预设的连接位实现刚性固定，整体沿轴向排布形成连续的长条形涡轮转子叶片，这种分段式设计既可以降低大尺寸叶片的加工难度，也能在局部叶片出现海生物附着或者冲蚀损伤时单独更换受损段，降低运维成本。设计思路围绕海洋潮流能的低流速、高腐蚀工作环境展开，叶片翼型选用高升阻比的低速翼型，能够在较低的潮流流速下获得足够的旋转扭矩，叶片外轮廓做了圆滑导角处理，减少海水中悬浮杂质对叶片前缘的冲蚀磨损，内部的加强筋采用纵横交错的布局，在保证叶片整体结构强度的同时尽可能降低叶片自重，减少涡轮转子的转动惯量，提升潮流能捕获的响应速度。建模过程中对叶片的所有安装配合面都做了公差预留，确保后续生产加工时各分段单元可以顺利装配，模型同时导出了STEP、IGES、STL等通用格式，可兼容多数三维设计软件与仿真分析平台，方便后续开展流体仿真、结构强度校核以及3D打印样件验证等工作。
