CSWA考试练习用轮组及连杆机构三维作品

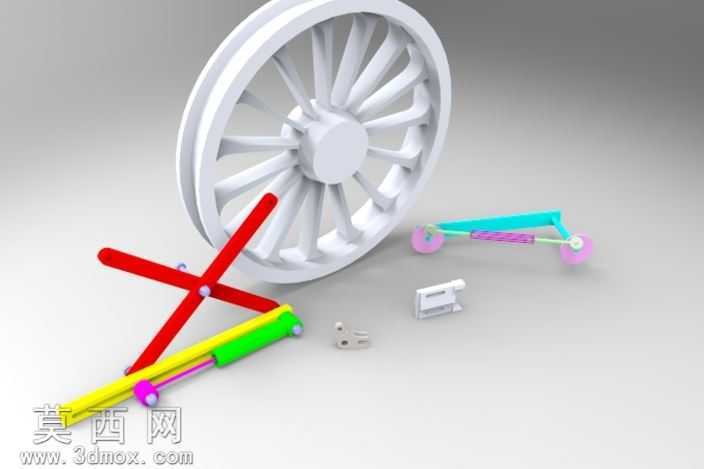

本套三维作品围绕CSWA技能考核的练习需求展开设计，采用SolidWorks完成全流程建模与装配，完整还原了考核要求的典型机械结构组合。建模过程中首先对辐条式车轮进行参数化构建，通过圆周阵列命令均匀排布18根辐条，轮缘与轮毂的过渡曲面采用放样特征实现平滑衔接，保证轮体结构的对称性与力学合理性，车轮中心的轴孔预留了标准配合公差，可与后续连杆组件完成精准装配。针对多组连杆构件，建模时严格遵循机械设计的尺寸规范，剪式交叉连杆采用拉伸凸台命令生成主体结构，铰接位置的通孔通过异形孔向导生成标准尺寸，保证销轴装配时无干涉；彩色区分的多段连杆分别设置了不同的外观材质，青绿色连杆采用硬质塑料材质，紫色推杆设置为金属光面质感，黄色与绿色的滑移杆件分别赋予哑光工程塑料与亮面金属材质，通过材质区分清晰展现机构的运动层级关系。零散的小型连接件如锁扣、铰接销轴、固定块等零件，均采用细节化建模处理，微小的倒角、卡槽结构都完整还原，保证装配后整体结构的完整性。装配阶段采用自下而上的设计思路，首先完成车轮组件的子装配，通过同轴心配合锁定车轮与中心轴的位置，再依次装配剪式升降连杆组、曲柄摇杆机构，所有铰接位置添加高级配合中的角度限制，模拟真实机构的运动行程范围，避免出现超程运动的错误。渲染阶段采用柔和的影棚环境光，对金属零件添加轻微的反射效果，塑料零件调整合适的粗糙度参数，让不同材质的视觉区分度更高，整体画面干净清晰，能够直观展现每个零件的外形特征与装配关系。整套作品的设计思路完全贴合CSWA考试的考察重点，覆盖了草图绘制、特征建模、装配配合、材质赋予、基础渲染等核心考核模块，既可以作为考试练习的参考范例，也能帮助初学者理解典型连杆机构与轮类零件的结构逻辑，通过不同颜色的材质区分，学习者可以快速理清机构的运动传递路径，理解每个构件在整体结构中的功能作用，建模过程中严格遵循的尺寸规范与配合要求，也能帮助使用者养成规范的三维建模习惯，避免实际设计中出现配合干涉、尺寸错误等常见问题。
