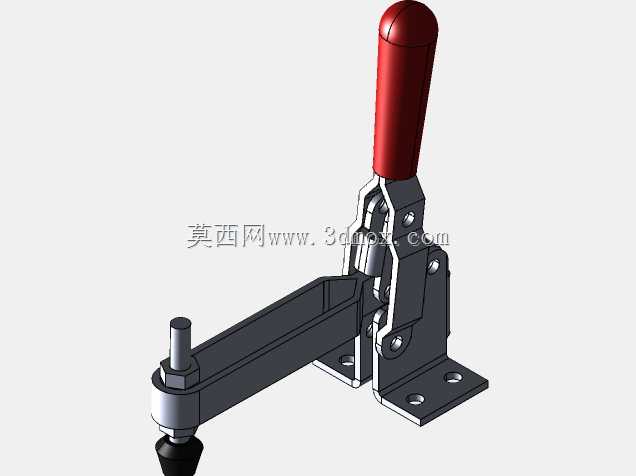

垂直式快速夹钳压紧工装结构

这款垂直手柄式快速压紧夹钳，是工装夹具领域应用极广的手动夹紧元件，在非标自动化设备工位定位、焊接工装装夹、木工板材加工固定、注塑件水口裁切工装、电子元件组装治具等场景都能见到它的身影。区别于水平手柄夹钳，这款产品采用垂直下压式的肘节连杆增力结构，手柄在夹紧到位后会处于竖直状态，不会占用夹钳侧方的操作空间，尤其适合工位排布紧凑、侧方有管线或其他机构干涉的设备布局场景。从结构设计来看，它的核心增力逻辑是利用连杆过死点的力学特性，操作人员仅需施加很小的扳动力，就能在压头端输出数百牛的压紧力，而且在受到加工过程中的振动、外力冲击时，夹钳不会自行松脱，夹紧状态的可靠性远高于普通的螺栓压紧、磁吸固定方式。夹钳的底座采用双安装孔的法兰式设计，安装孔位间距经过标准化适配，既可以通过内六角螺栓直接固定在铝型材工作台的T型槽上，也可以适配钢制工装平台的螺纹孔安装，安装边界清晰，不需要额外加工复杂的定位槽，普通钳工即可完成安装调试。压臂部分采用加长平直结构，压头位置带有可调节的橡胶压头螺栓，能够根据被压紧工件的实际厚度，调整压头的伸出长度，调整范围覆盖0到20毫米的常见工件厚度差，橡胶压头还能避免压紧过程中刮伤工件表面，对阳极氧化件、喷塑件、亚克力等易刮伤材质的装夹十分友好。手柄部分套有红色绝缘防滑胶套，长时间操作不会磨手，在有少量油污的车间环境下也能保证握持摩擦力，不会出现打滑脱手的情况。整个夹钳的铰接部位都采用铆接式销轴，配合间隙控制在合理范围，既保证铰接转动的顺畅度，又不会出现旷量导致的压紧精度下降，正常工况下的使用寿命可达数万次开合，不需要频繁加注润滑油维护。在做设备选型时，需要重点关注压臂的水平伸出长度、底座的安装孔距、压头的最大开口行程这几个核心尺寸，避免出现压头无法到达工件压紧位、底座安装空间不足的问题，这款夹钳的压臂长度适配中等尺寸工件的压紧需求，对于小型电子零件、中型五金冲压件的装夹都能适配，不需要额外定制加长压臂。
