承插式开口销管路连接接头结构

这类承插式开口销接头，在中低压流体输送管路系统里应用十分广泛，不管是车间气动动力管线、小型液压站的分支油路，还是民用供水、燃气的户内支管接驳场景，都能看到这类结构的身影。它的核心作用是实现两段同管径或异径管路的快速可靠连接，相比传统螺纹接头，它不需要在管端加工精密外螺纹，也不用反复缠绕生料带做密封处理，现场安装效率能提升40%以上，尤其适合管线排布密集、后期需要频繁拆装维护的工位。

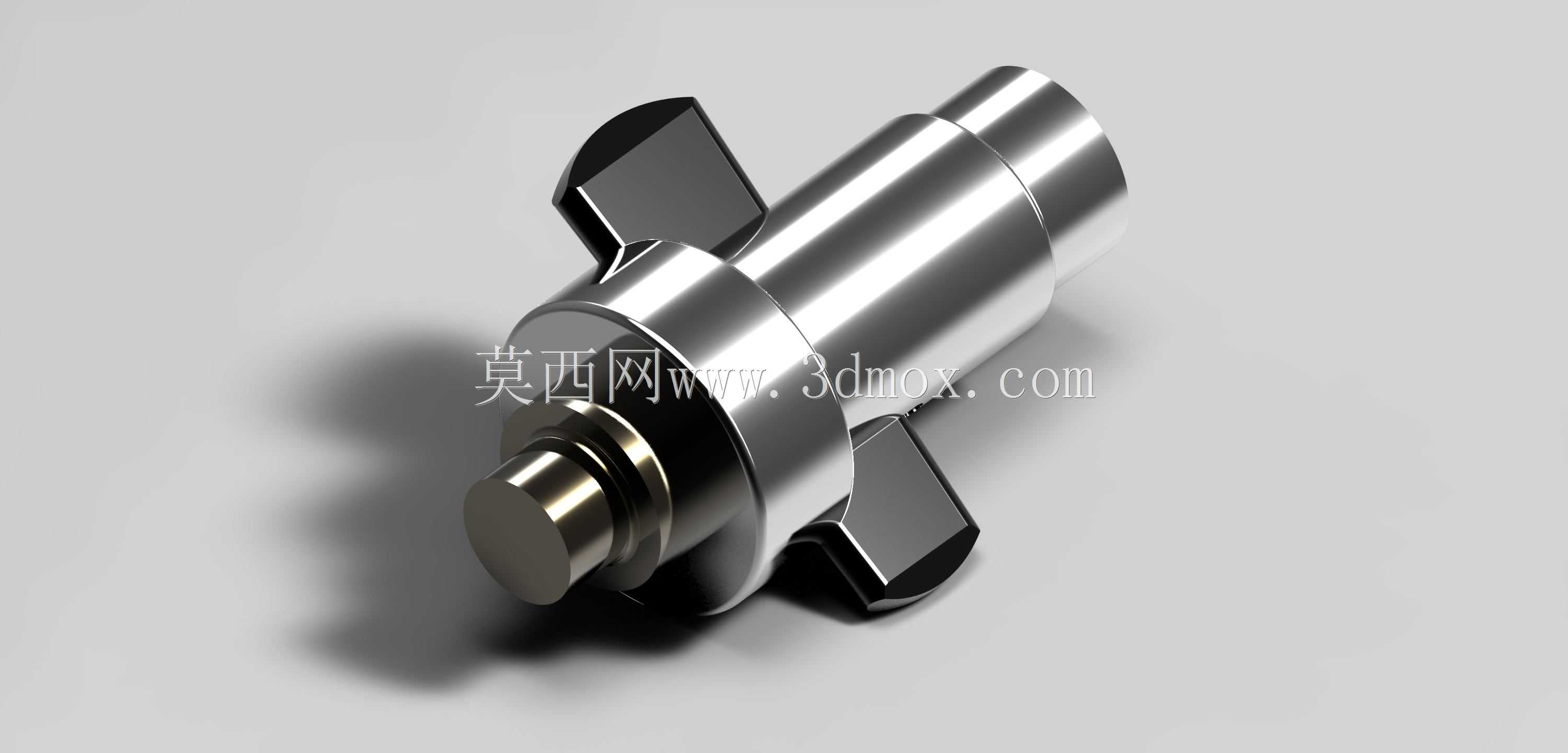

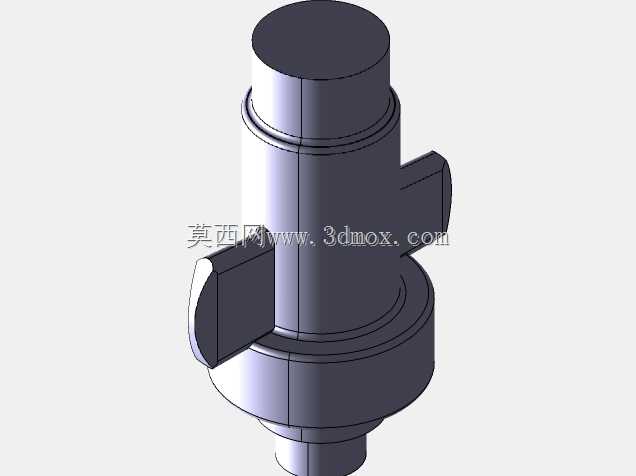

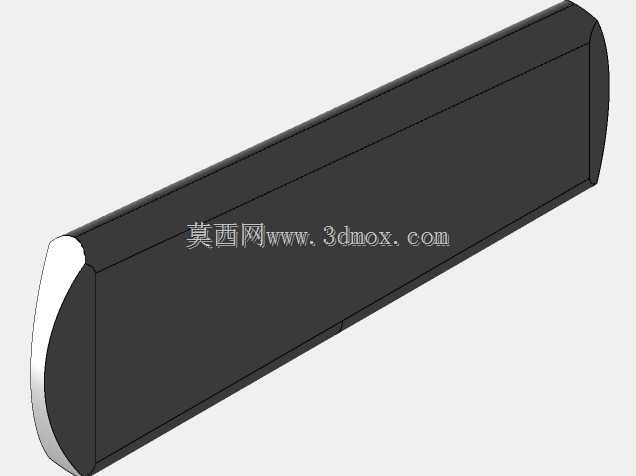

从功能特性来看，这款接头采用承插式配合结构，管端插入接头本体的承口后，依靠内置的密封胶圈实现径向静密封，配合侧面贯穿的开口销做轴向限位，能承受1.6MPa以内的工作压力，适配温度范围在-20℃到120℃之间的流体介质，不管是压缩空气、矿物液压油还是常温清水，都能保证长期使用无渗漏。开口销的设计没有采用传统的卡簧结构，而是选用了带翼型操作端的开口销，安装时不需要专用卡簧钳，徒手就能将销体推入定位孔，拆卸时只需要用一字螺丝刀撬动翼端就能拔出销体，现场维护的工具适配性很强。

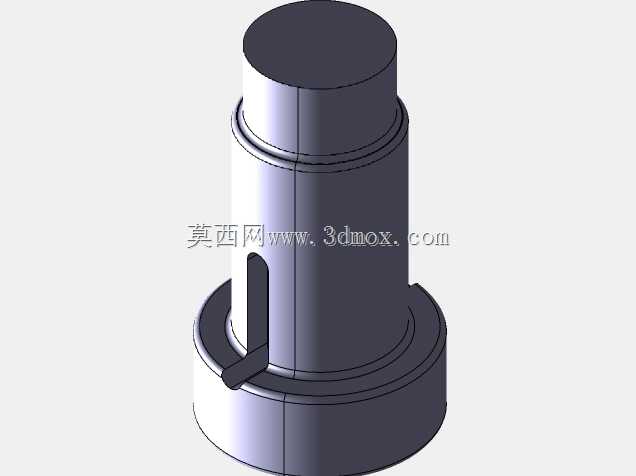

设计这款接头的时候，首先要考虑的是安装边界的兼容性，承口的内径公差严格按照对应管径的管材外径公差带做匹配，单边间隙控制在0.1mm到0.2mm之间，既保证管材能顺利插入，又不会因为间隙过大导致密封胶圈被挤入间隙造成破损。接头中部的六角结构尺寸是按照常规扳手的开口尺寸设计的，安装时可以用普通活动扳手或开口扳手卡住本体，避免安装过程中接头本体跟转导致管线扭曲。开口销的定位孔位置经过反复校核，距离承口端面的距离刚好能让管材插入到承口底部后，销体卡入管材预制的环形卡槽内，既不会因为销孔太靠前导致管材插入深度不足脱落，也不会因为太靠后导致销体无法顺利卡入卡槽。

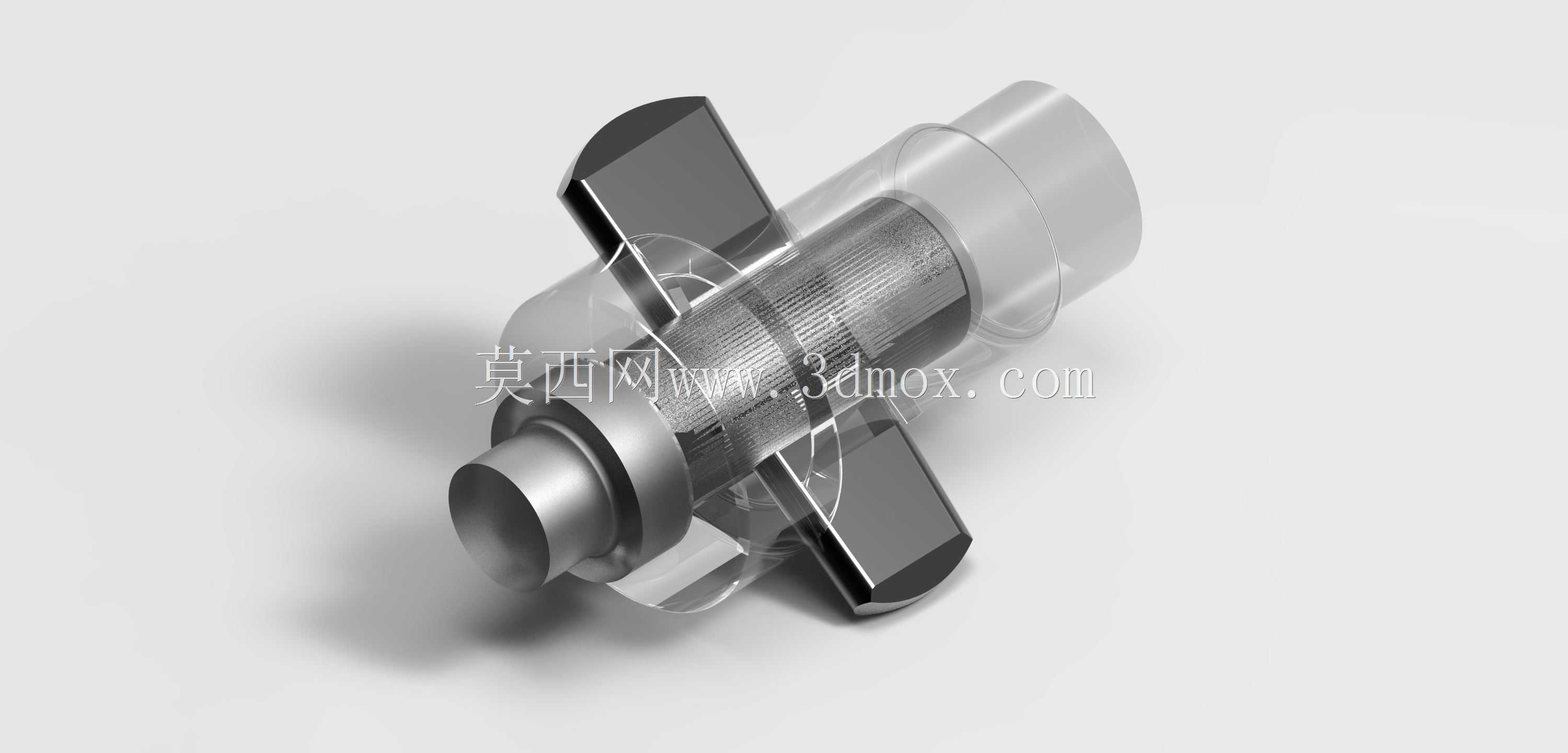

外形尺寸上，这款接头的整体轴向长度比同规格螺纹接头短15%左右，在狭窄的管线排布空间里更具优势，两端承口的同轴度公差控制在0.05mm以内，流体通过时的局部阻力系数比直角弯头类接头低60%，不会造成过大的管路压力损失。接头外表面没有尖锐的棱角，所有边角都做了R0.5的倒钝处理，安装操作时不会划伤施工人员的手部，翼型开口销的操作端突出接头本体的高度控制在8mm以内，不会因为突出部分过大在密集管线里发生勾挂，也能避免日常巡检时被意外碰掉导致接头脱开。在做三维建模的时候，特意把密封胶圈的安装槽、开口销的配合间隙都做了1:1的还原，后续做装配干涉检查、管路排布仿真的时候，可以直接调用这个模型，不需要再做额外的结构修正，能大幅缩短管线系统的设计周期。
