带卡盘锁紧机构的手动钻削工装夹具

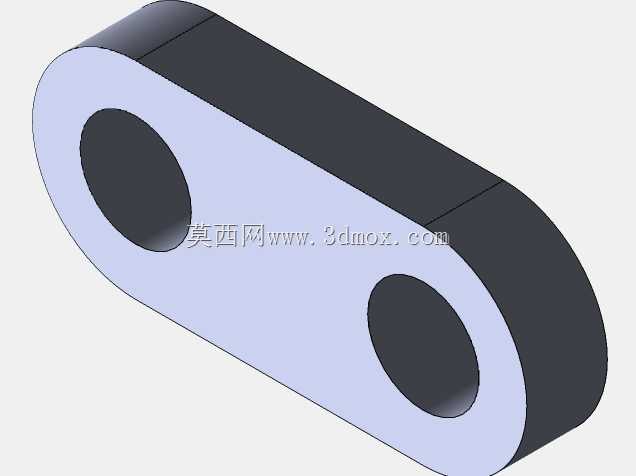

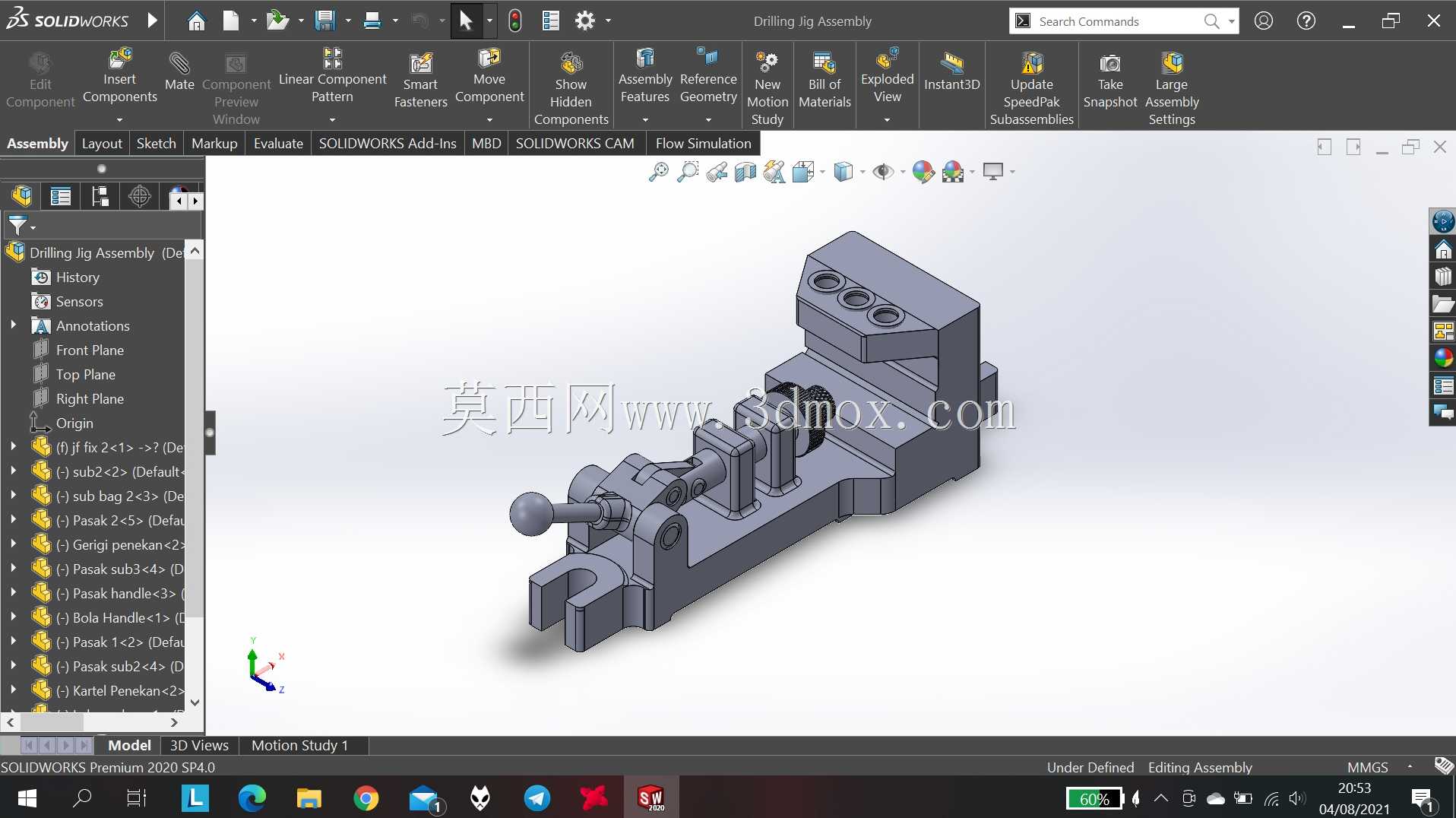

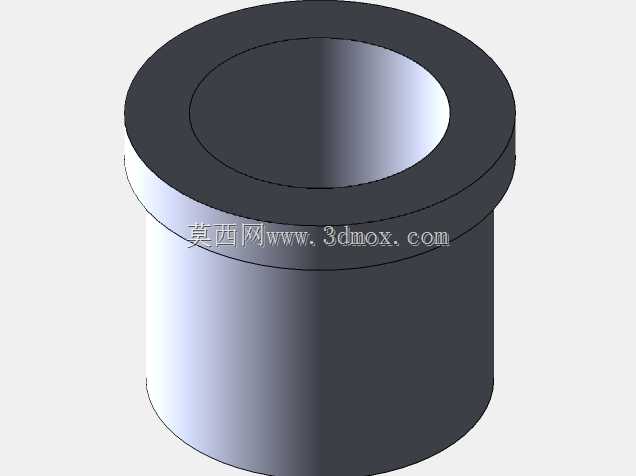

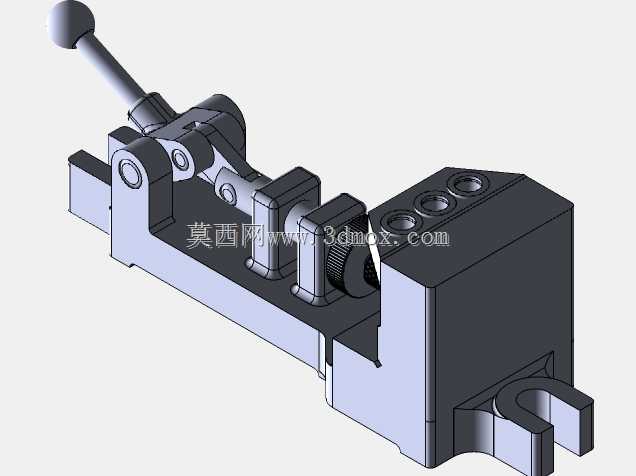

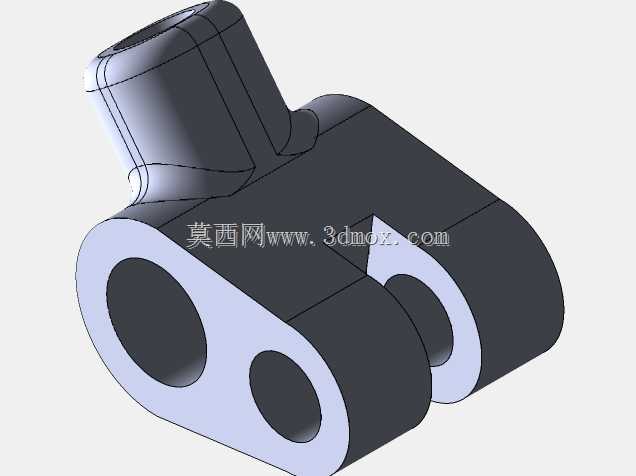

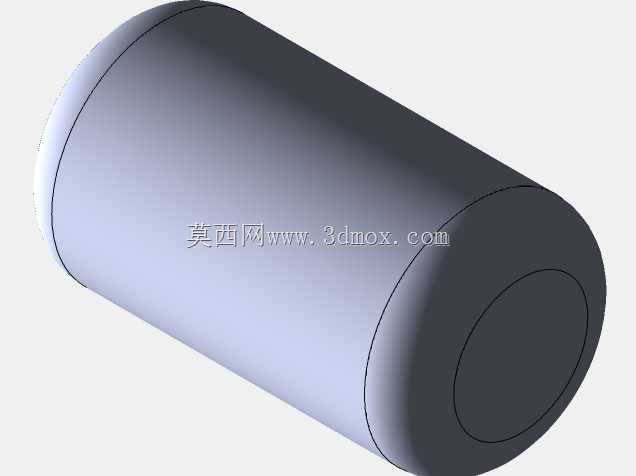

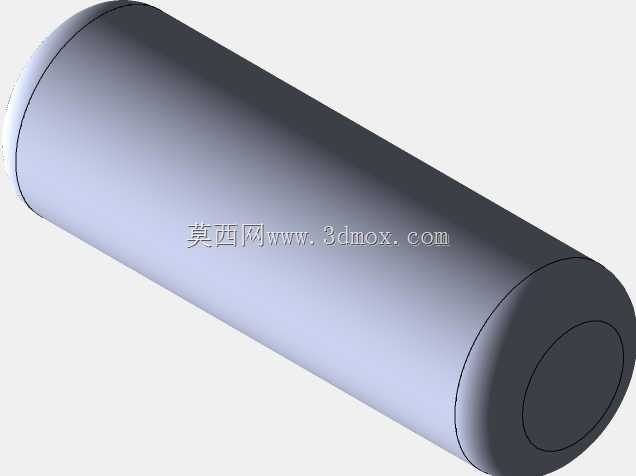

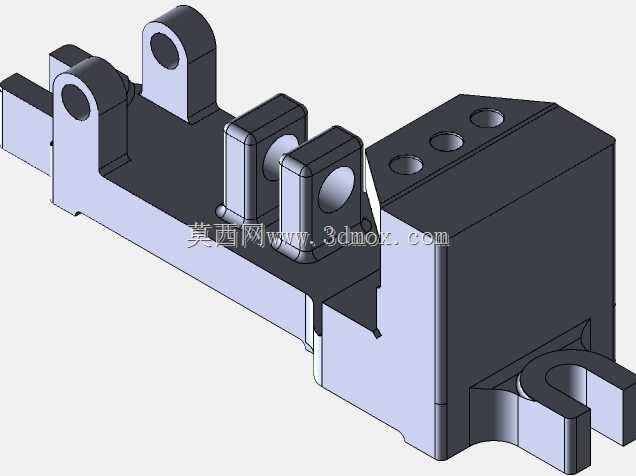

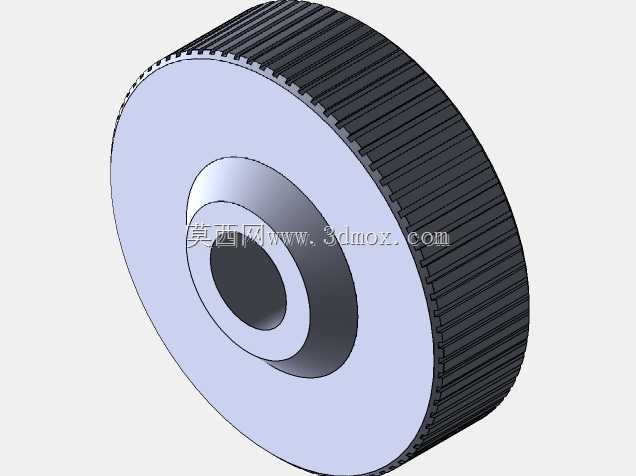

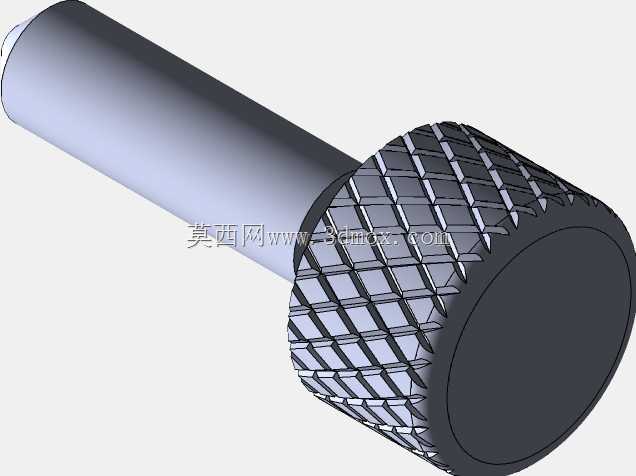

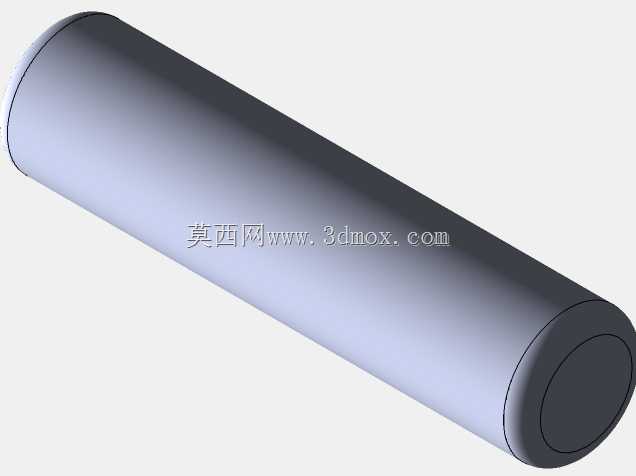

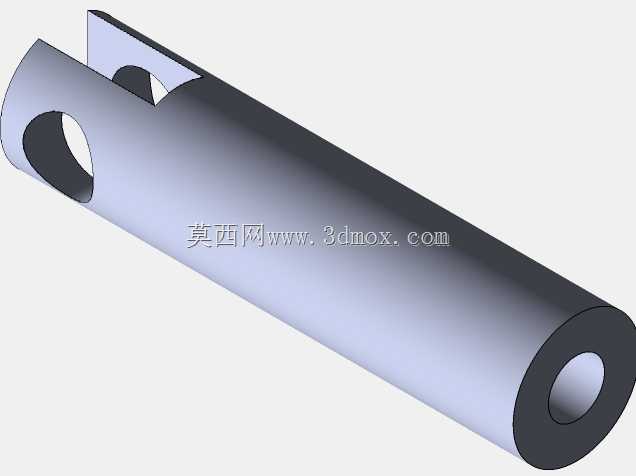

在中小批量零件的钻削工序现场，这类手动锁紧钻模是替代通用台虎钳划线钻孔的常用工装，尤其适配轴类、小型异型块类零件的径向孔、端面孔加工，能省去逐件划线找正的辅助时间，也能避免手持工件钻孔的安全隐患。整套工装的底座采用一体式长条形铸铁结构设计，底部预留了与钻床工作台T型槽匹配的安装凸台与螺栓过孔，安装时可直接通过T型螺栓固定在台钻或立式钻床的工作台上，底座的安装基准面经过铣削加工，平面度控制在0.02mm以内，保证钻套轴线与工作台面的垂直精度。底座前端设置了快换式卡盘锁紧机构，通过带手柄的偏心凸轮实现工件的快速装夹与松开，手柄的操作力矩经过匹配设计，操作人员单手即可完成锁紧动作，锁紧后工件的径向窜动量控制在0.01mm以内，避免钻削过程中工件移位导致孔位超差。卡盘的夹持范围覆盖直径10-35mm的轴类工件，也可通过更换定制钳口适配异型工件的装夹需求。工装中部设置了可调式定位挡块，可根据工件的钻孔轴向位置调整挡块的固定位置，调整完成后通过侧面的紧定螺钉锁死，保证同批次工件的孔位轴向尺寸一致性。工装尾部的钻模板采用可拆卸式设计，钻模板上的钻套孔根据加工孔径配置了对应的标准快换钻套，钻套与钻模板的配合采用H7/h6间隙配合，磨损后可快速更换，无需重新加工钻模板。钻模板与底座之间通过两个导向立柱连接，可根据工件的高度调整钻模板的上下位置，调整完成后通过立柱上的锁紧螺母固定，适配不同高度工件的钻削需求。整套机构的运动部件之间都预留了0.01-0.03mm的配合间隙，同时在铰接位置设置了润滑油槽，日常维护时只需定期加注少量润滑脂即可保证操作顺畅，不会出现卡滞问题。从建模逻辑来看，整套模型先从底座的安装基准开始搭建，依次完成锁紧机构、定位组件、钻模板组件的装配约束，所有配合面都按照实际加工公差设置了配合参数，可直接用于工装的加工出图，也可作为同类钻削工装设计的参考模板，帮助设计人员快速完成同类型工装的结构迭代，减少重复建模的工作量。在实际加工场景中，这类钻模加工出的孔位位置度可稳定控制在0.05mm以内，完全满足普通机械零件的钻孔精度要求，相比数控钻孔的加工成本更低，对于小批量生产场景的适配性更强。
