吉他涂装作业双工位立式夹持工装

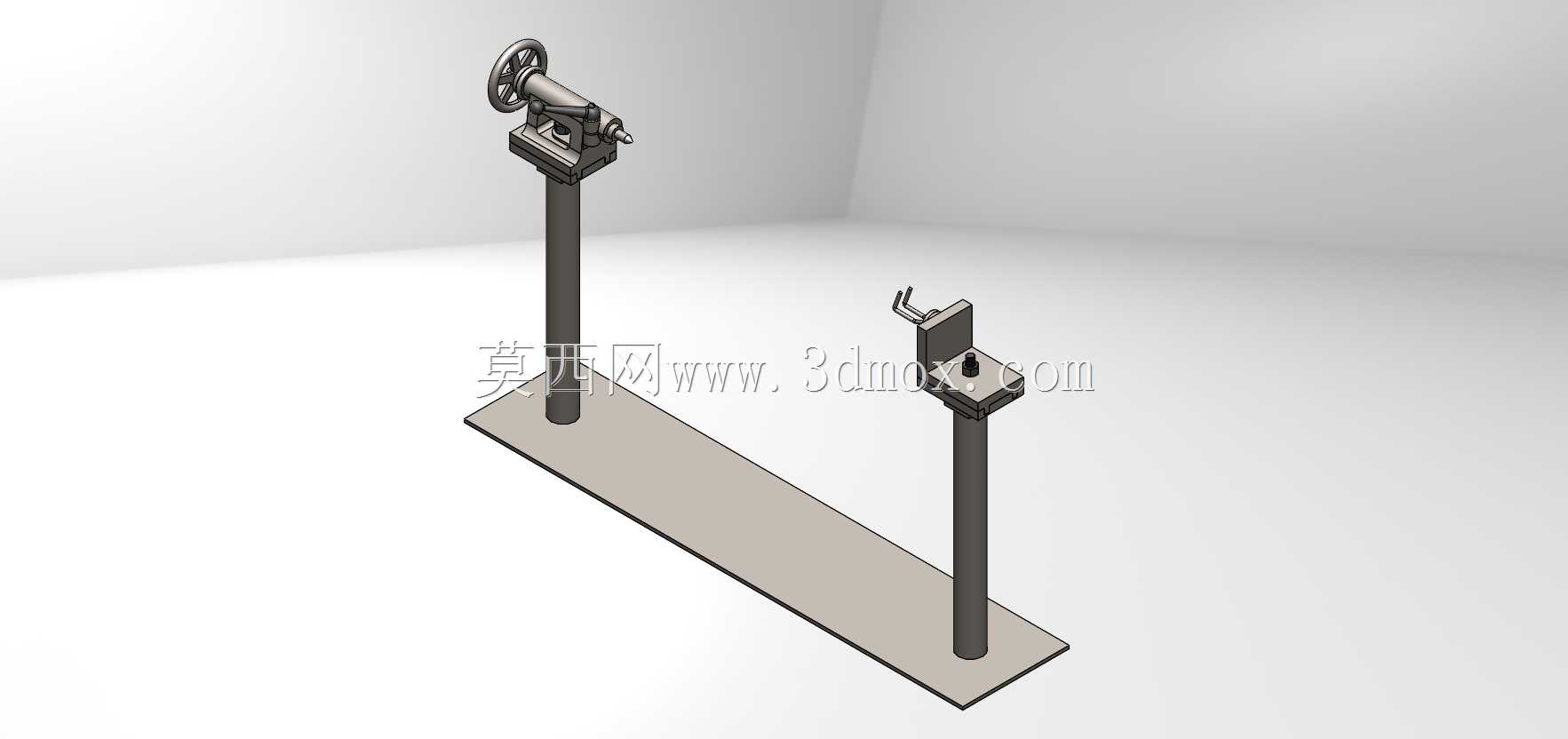

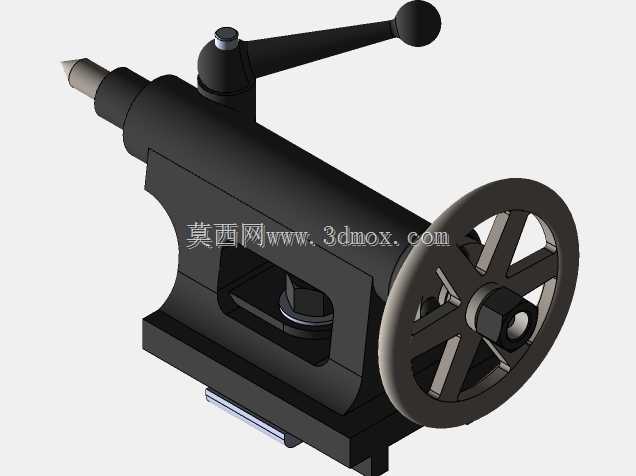

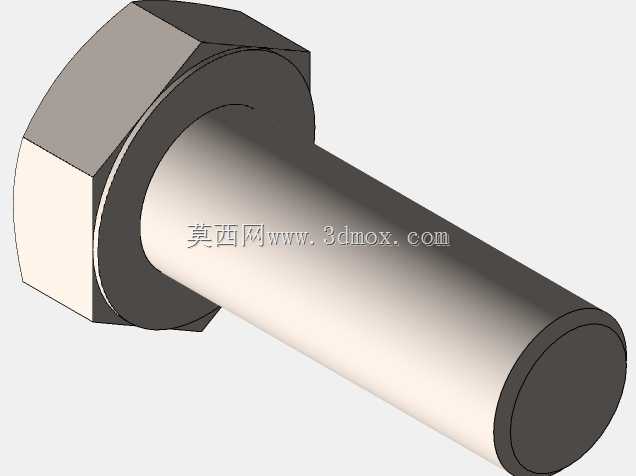

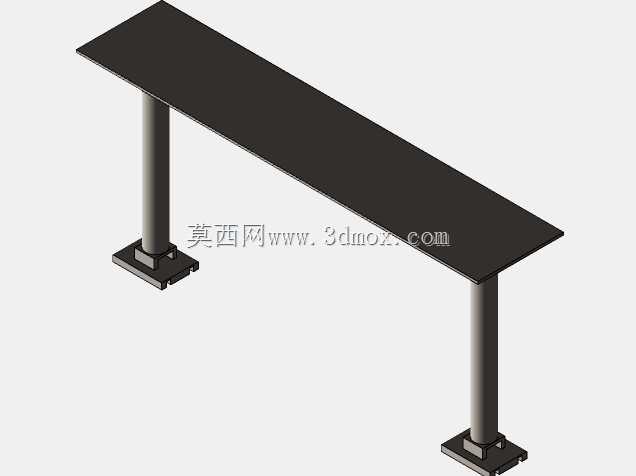

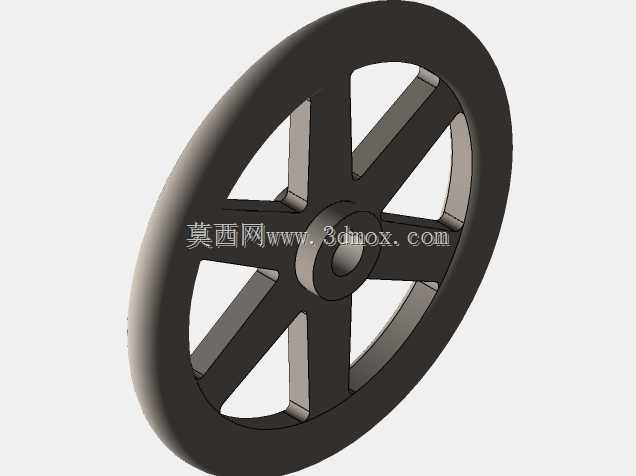

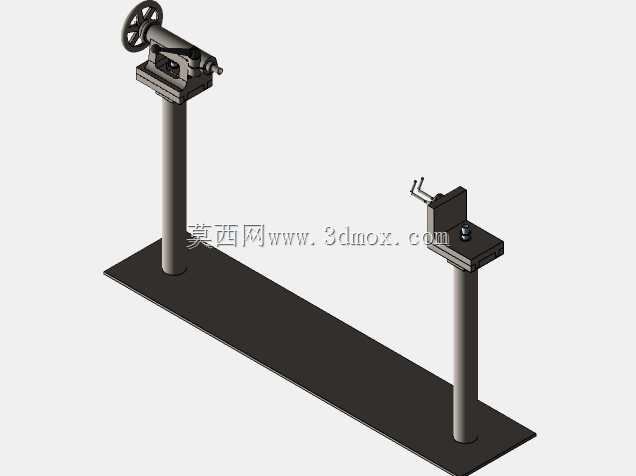

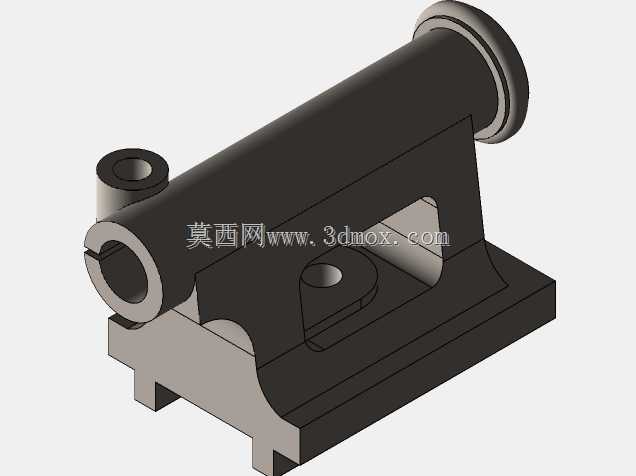

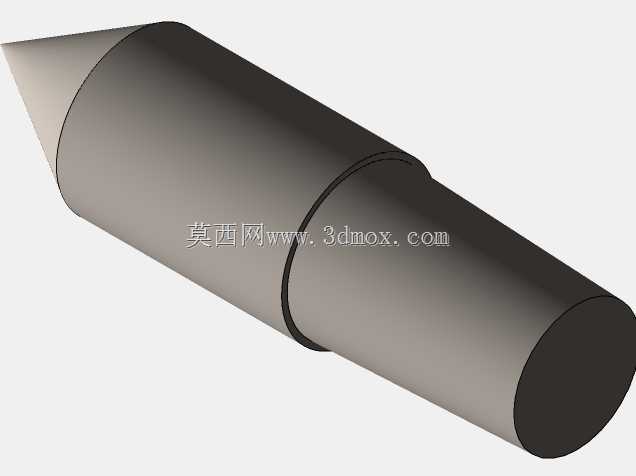

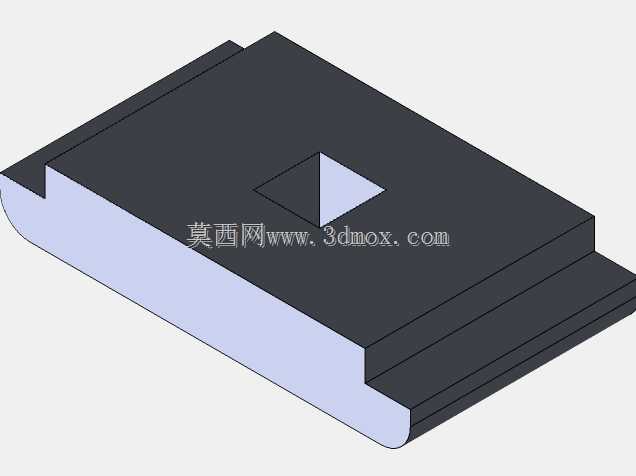

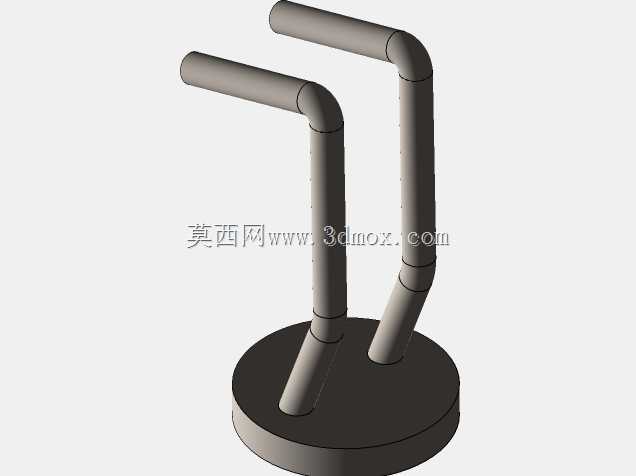

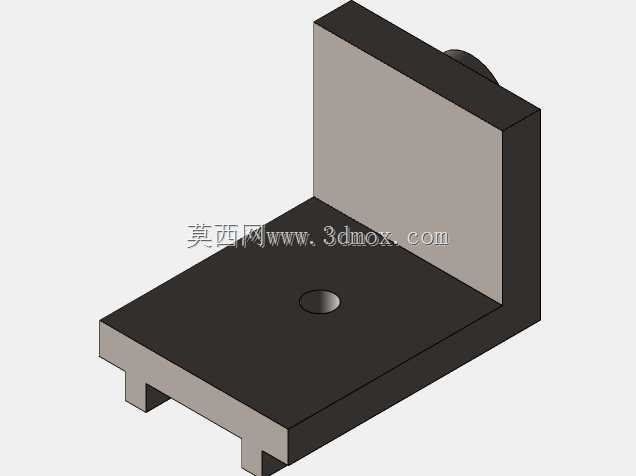

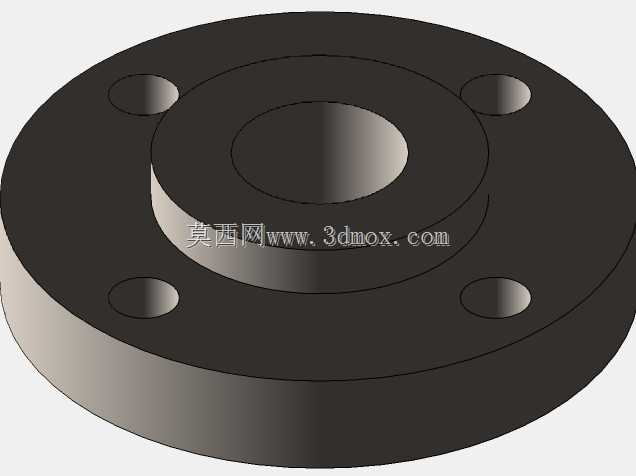

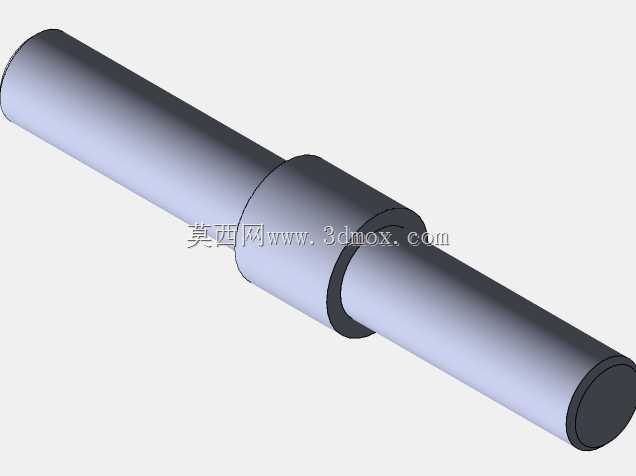

这套夹持工装主要面向吉他生产环节的表面涂装工序设计，适配民谣吉他、古典吉他等常规尺寸琴体的喷涂、晾干、转序作业需求，解决传统涂装作业中琴体固定不稳、遮挡喷涂面、转序磕碰的常见问题。从结构布局来看，整套工装采用双立柱独立夹持设计，底部为整块长方形安装底板，可通过地脚螺栓固定在喷涂车间地面或者涂装流水线的工位台面上，底板长度适配两个工位的操作间距，作业人员可在单侧完成两个工位的上下件操作，减少工位间移动的无效动线。两个立式立柱高度一致，顶端分别配置不同的夹持执行端：一侧为手轮驱动的丝杠锁紧机构，可通过转动手轮调整夹持头的伸缩量，适配不同厚度的琴颈夹持位，夹持头接触位置做了柔性包覆设计，避免锁紧时压伤琴颈的木质基材；另一侧为快拆式弹性夹持头，可快速扳动锁紧手柄完成琴体尾钉位置的固定，上下件操作耗时比传统螺栓锁紧结构缩短60%以上。设计过程中重点考虑了涂装作业的工况需求，所有立柱与底板的连接位置都做了沉头处理，外露表面无突出的螺栓头、棱角结构，避免喷涂过程中积漆形成漆渣掉落污染琴面；夹持端的可调整行程覆盖常规吉他琴颈厚度18mm至28mm、琴体尾端宽度80mm至130mm的尺寸范围，无需更换夹持头即可适配多款量产吉他型号。安装边界方面，整套工装总高度控制在1.6米左右，底部安装底板宽度为0.3米，长度为1.2米，单工位操作半径不超过0.7米，适配常规喷涂工位的空间布局，立柱采用空心圆管材质，在保证结构刚性的前提下降低整体重量，便于产线调整时的移位安装。实际使用时，作业人员先将吉他琴颈卡入一侧的丝杠夹持位，转动手轮锁紧琴颈，再将琴体尾端对准另一侧的快拆夹持头，扳动手柄完成锁紧，此时琴体整体处于悬空状态，所有外表面无遮挡，可一次性完成正面、侧面的喷涂作业，无需中途翻面调整夹持位置；喷涂完成后可直接在原工位静置晾干，也可通过底部底板的快拆结构将整套工装连同工件转移至晾干区，避免二次装夹造成的漆面损伤。结构受力层面，立柱与底板的连接位置做了加强筋焊接处理，单侧夹持端可承受最大5kg的载荷，完全满足实木吉他、合板吉他的重量承载需求，长期使用不会出现立柱倾斜、夹持松动的问题。
