后部夹紧式三爪环形工装夹具结构

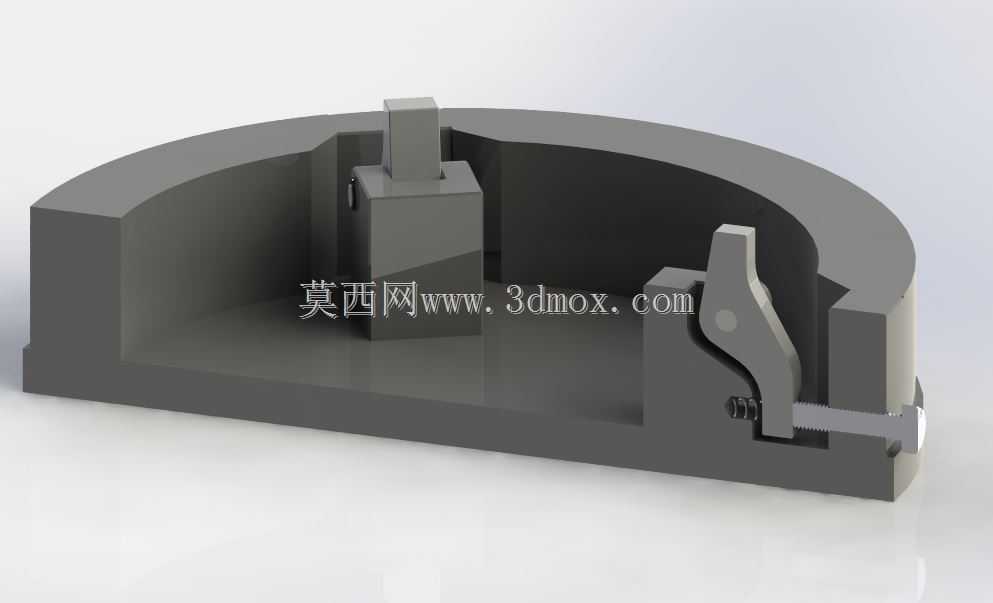

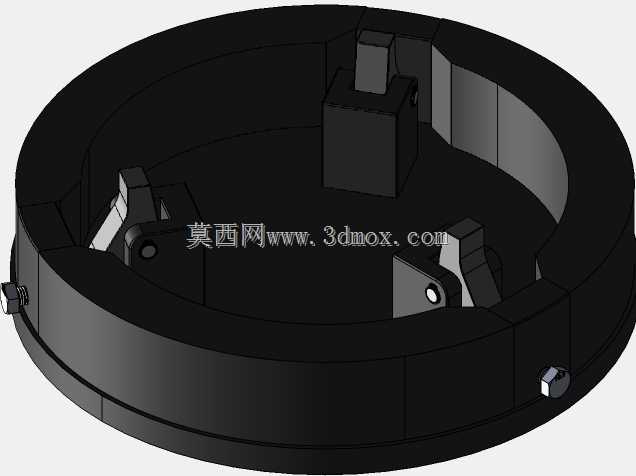

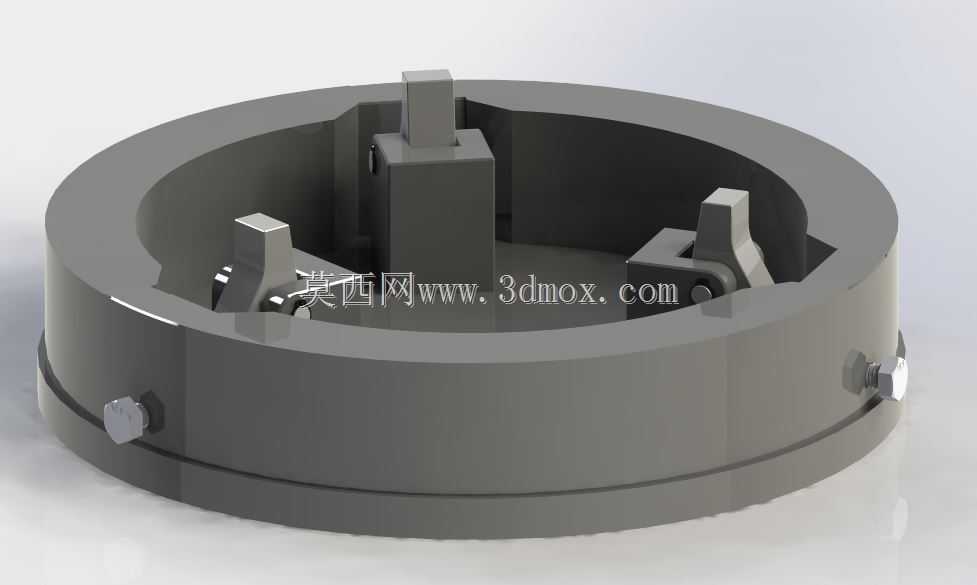

这款后部夹紧的环形装夹结构，主要应用在回转类零件的内撑或外夹装夹场景，常见于普通车床、数控车床的轴套类、盘类零件批量加工工序，也可适配磨床、齿轮加工机床的工件定位装夹环节，解决传统卡盘在工件前端夹紧时干涉刀具走刀路径的问题。从结构设计来看，整体采用环形基体作为承载主体，三个周向均布的夹紧块沿基体径向导轨滑动，驱动机构布置在基体后部，也就是靠近机床主轴连接端的一侧，通过内部的斜面传动或者螺旋盘传动结构，将后部输入的驱动力同步传递到三个夹紧块上，实现三个夹紧块的同步径向移动，保证装夹时工件的同轴度误差控制在较小范围内，避免因夹紧不同步导致的工件装夹偏斜。三个夹紧块的夹持面做了适配设计，可根据待装夹工件的外形更换不同的夹持头，既可以实现对工件外圆的抱紧夹紧，也可以通过更换内撑夹头实现对工件内孔的涨紧定位，适配不同装夹需求。基体外侧预留的锁紧调节螺钉，可在夹紧动作完成后对夹紧块的位置进行微调和锁止，防止加工过程中因切削振动导致夹紧力衰减，避免工件出现窜动或飞出的安全隐患。安装边界方面，环形基体的后端设置有标准的主轴连接法兰接口，可直接适配多数卧式车床的主轴端连接尺寸，基体的外径尺寸根据装夹工件的最大直径范围设计，内部中空的结构可允许长轴类工件穿过基体，实现长工件的贯穿装夹，解决短行程卡盘无法装夹长轴的问题。在实际使用中，这种后部夹紧的结构可以让刀具在工件前端、外圆侧面的走刀完全不受夹紧机构的干涉，无需在加工过程中重新装夹避让，一次装夹即可完成工件端面、外圆、内孔甚至侧面槽位的全部加工工序，大幅减少装夹辅助时间，提升批量加工的效率。夹紧块的滑动导轨面做了耐磨处理，长期反复滑动也不会出现过大的间隙，保证装夹精度的长期稳定性，内部的传动结构采用封闭式设计，可阻挡加工过程中的切屑、切削液进入传动腔，减少日常维护的工作量，降低卡滞故障的发生概率。
