FSAE赛车空间框架底盘焊接定位工装

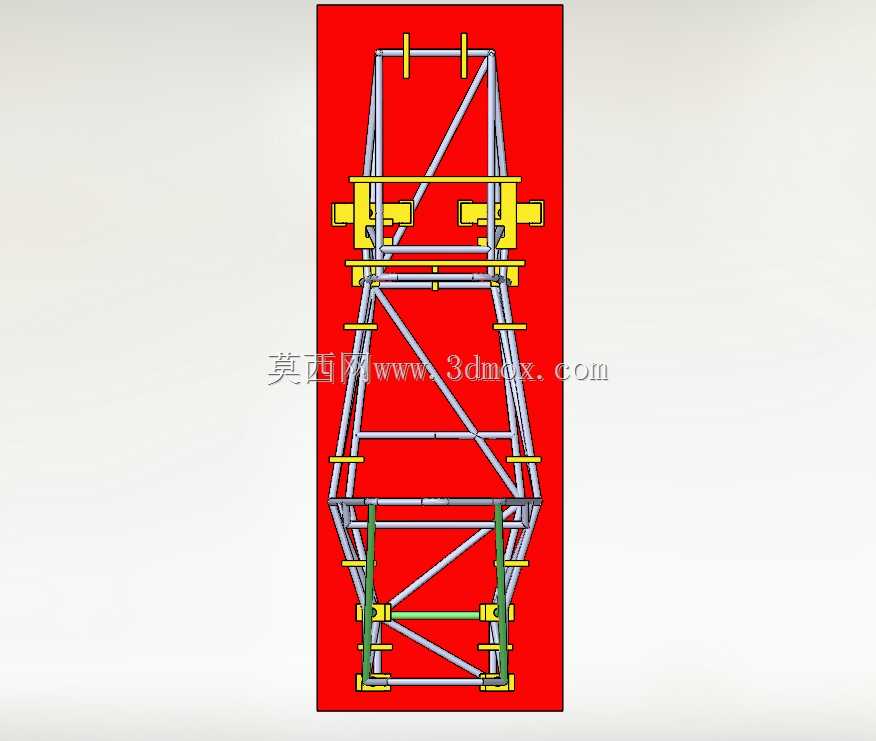

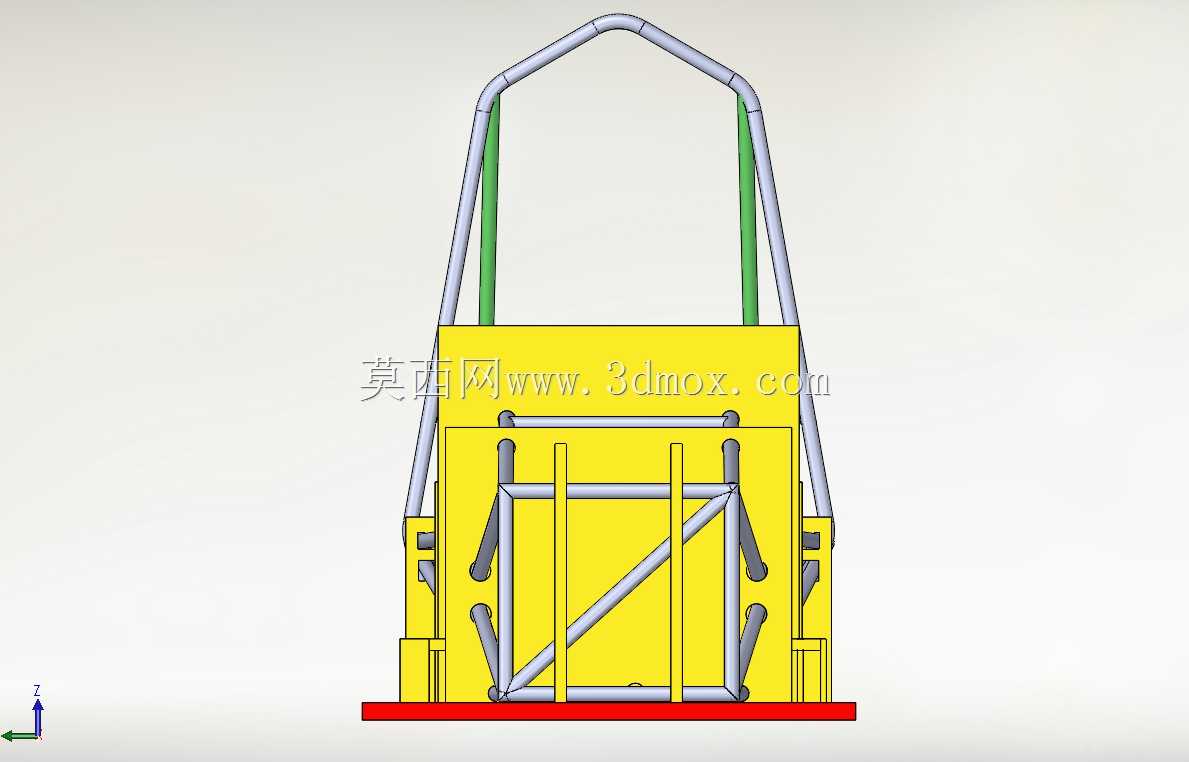

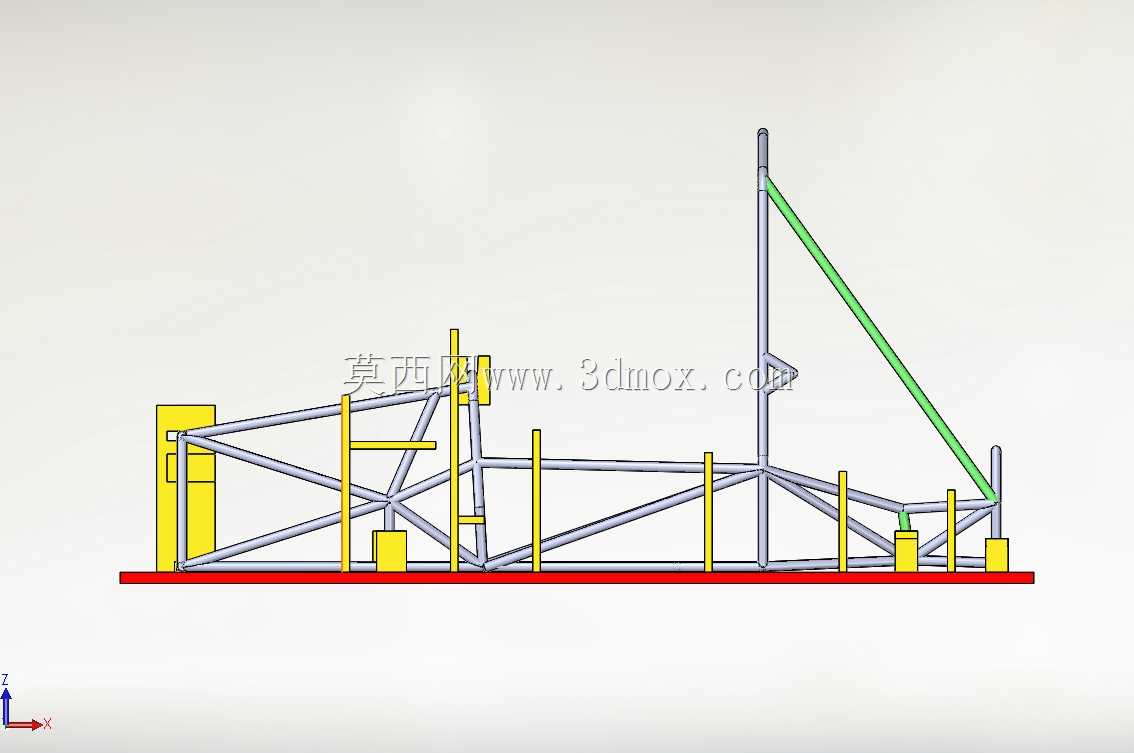

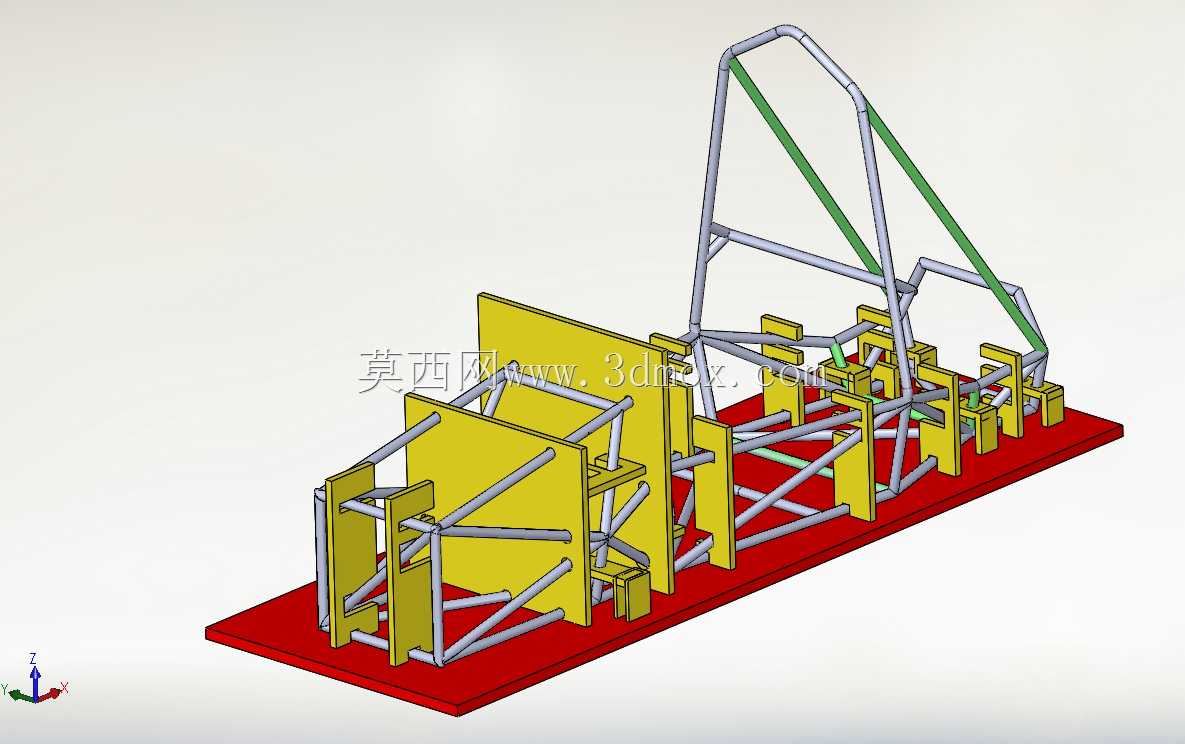

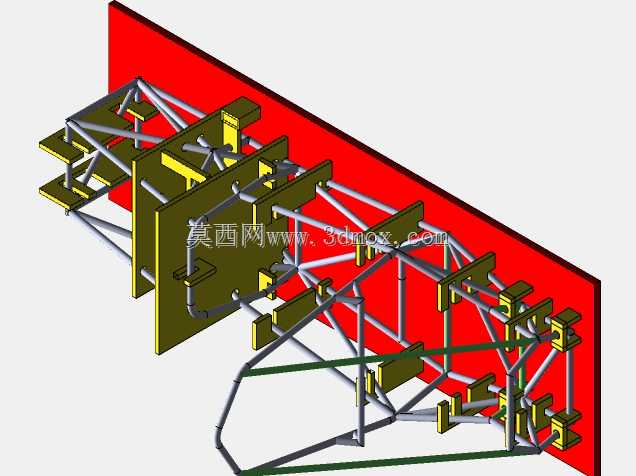

这套工装针对大学生方程式赛车钢管空间框架底盘的焊接工序设计，核心解决小批量定制化车架焊接过程中的尺寸偏差、焊后变形控制难题。在赛车试制车间的日常生产场景里，空间框架底盘由多根不同规格的薄壁钢管拼接而成，管件的空间角度、搭接位置精度直接决定后续悬架硬点、动力总成安装位的匹配度，一旦焊接过程中出现管件移位，后续整改需要大量的切割、补焊作业，既破坏车架整体强度，也会拖慢整车试制进度。工装整体采用基准平台加模块化定位块的组合结构，红色基准底板作为所有定位元件的安装基准，平面度加工公差控制在0.1mm每米范围内，保证所有定位特征的基准统一。黄色的定位挡块按照车架管件的空间排布位置固定在底板上，每个挡块的型面都匹配对应钢管的外径与搭接角度，管件放置到对应位置后即可被挡块限制X、Y、Z三个方向的移动自由度，部分斜向支撑的管件额外设置了快速压头辅助固定，避免焊接过程中热应力导致的管件翘起移位。设计阶段优先考虑了焊接作业的操作空间，所有定位块的高度都低于对应管件的焊缝位置，焊工可以从多个角度接近焊缝位置完成施焊，不会出现焊枪被定位结构干涉的情况。针对车架上的防滚环结构，工装专门设置了高位定位支架，匹配防滚环的弯管弧度，保证防滚环的安装角度、伸出高度符合赛事规则的尺寸要求，防滚环作为赛车碰撞安全的核心结构，其位置精度直接关系到车手的生存空间尺寸，因此该部分定位结构采用了整体式铣削成型的定位块，重复定位精度控制在0.2mm以内。工装的安装边界充分考虑了常规焊接工位的尺寸限制，整体长宽尺寸适配车间常用的2米级焊接工作台，不需要额外定制超大尺寸的作业平台，底部预留了标准的T型槽安装位，可以快速固定在不同的焊接工作台上，也方便工装本身的存储与转运。在实际使用过程中，操作人员只需要按照定位块的位置依次摆放对应长度的钢管，确认所有管件贴合定位面后即可开始点焊固定，完成整体点焊定位后再进行满焊作业，相比传统的手工划线定位方式，车架的整体尺寸一致性可以提升70%以上，焊后矫正的工作量大幅降低，同时模块化的定位块设计也方便后续针对不同版本的车架设计进行快速调整，只需要更换对应位置的定位块即可适配新的车架结构，不需要重新制作整套工装，有效降低了赛车迭代过程中的工装制造成本。
