双板导柱式冲压工装组件结构设计

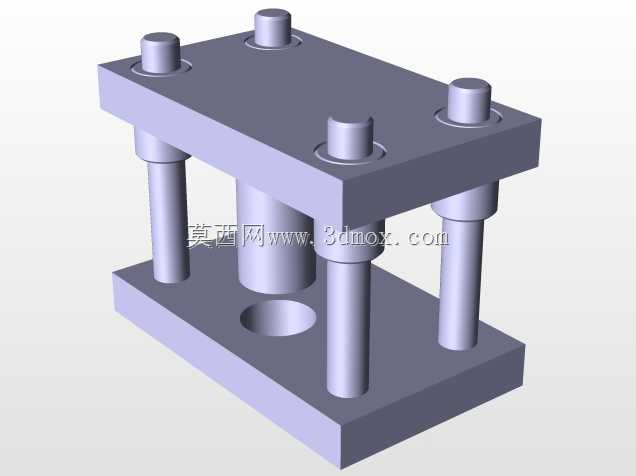

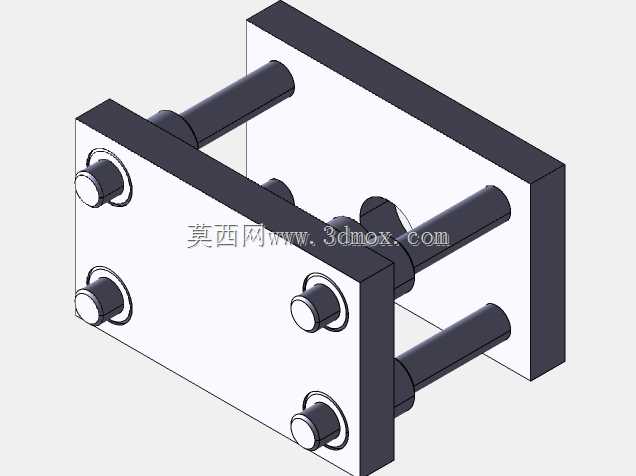

这套冲压工装组件主要面向薄板五金件的小批量冲压工序场景，可适配冲裁、浅拉伸、压印等常见冷冲压作业需求，安装于常规开式压力机滑块与工作台面之间即可投入使用。组件采用双平行板搭配四根等距导柱的经典模架布局，上下两块模板为平行度校准基准面，导柱贯穿两块模板的配合导套，全程为上下模的合模动作提供精准导向，避免合模过程中出现错位啃模的问题，保障冲压件的尺寸一致性。从安装边界来看，上下模板的安装面预留了标准模柄安装位与下模固定螺孔，可直接匹配常规吨位压力机的装夹尺寸，无需额外加工转接板，导柱的行程长度覆盖常规薄板冲压的开模高度需求，合模时导柱与导套的配合段预留足够安全余量，不会出现导柱脱出导套的失稳情况。设计过程中优先考虑了工装的拆装便捷性，模板上的固定螺栓采用内六角圆柱头规格，沉头孔深度完全容纳螺栓头部，保证模板安装面与压力机接触面完全贴合，不会因螺栓突出导致装夹倾斜。导柱与模板的配合采用过盈压装工艺，导套则嵌入模板对应安装孔内，配合面加注润滑脂槽，长期往复运动过程中可存储润滑介质，降低导向副的磨损速率，延长工装整体使用寿命。在实际生产场景中，这类组件可作为通用模架使用，根据不同冲压件的工艺需求，在上下模板的安装面加装对应的凸模、凹模以及卸料板配件，即可快速切换冲压工序，无需重新制作整套模架，大幅降低小批量多品种冲压生产的工装制造成本，缩短生产准备周期。组件的各零件加工公差均按照冷冲模架的行业标准设定，模板平面度、导柱与模板的垂直度、导柱间的平行度都预留了合理的形位公差要求，组装后无需过多调试即可满足常规冲压作业的精度要求，适配电子五金、家电小配件、日用五金件等多数薄板冲压件的生产需求。
