机加工用手动螺杆式台钳结构设计

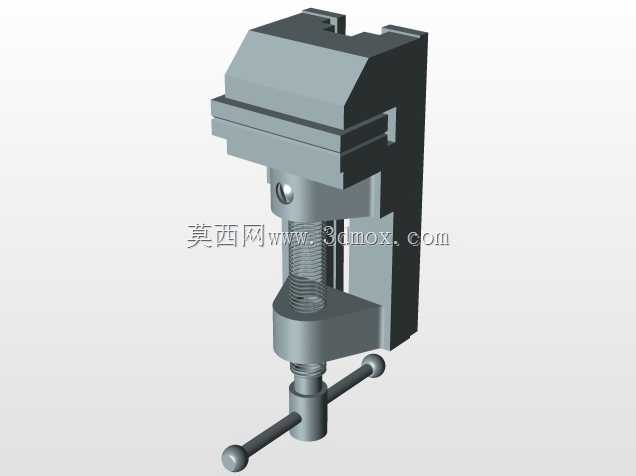

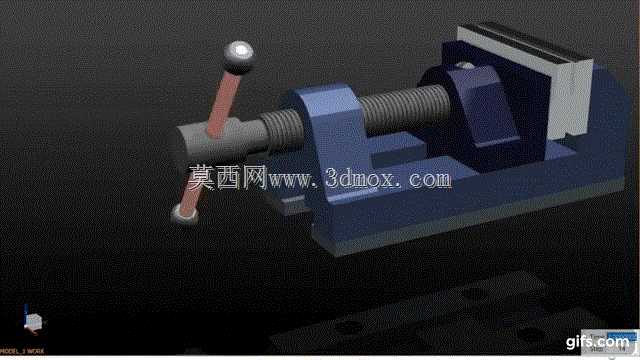

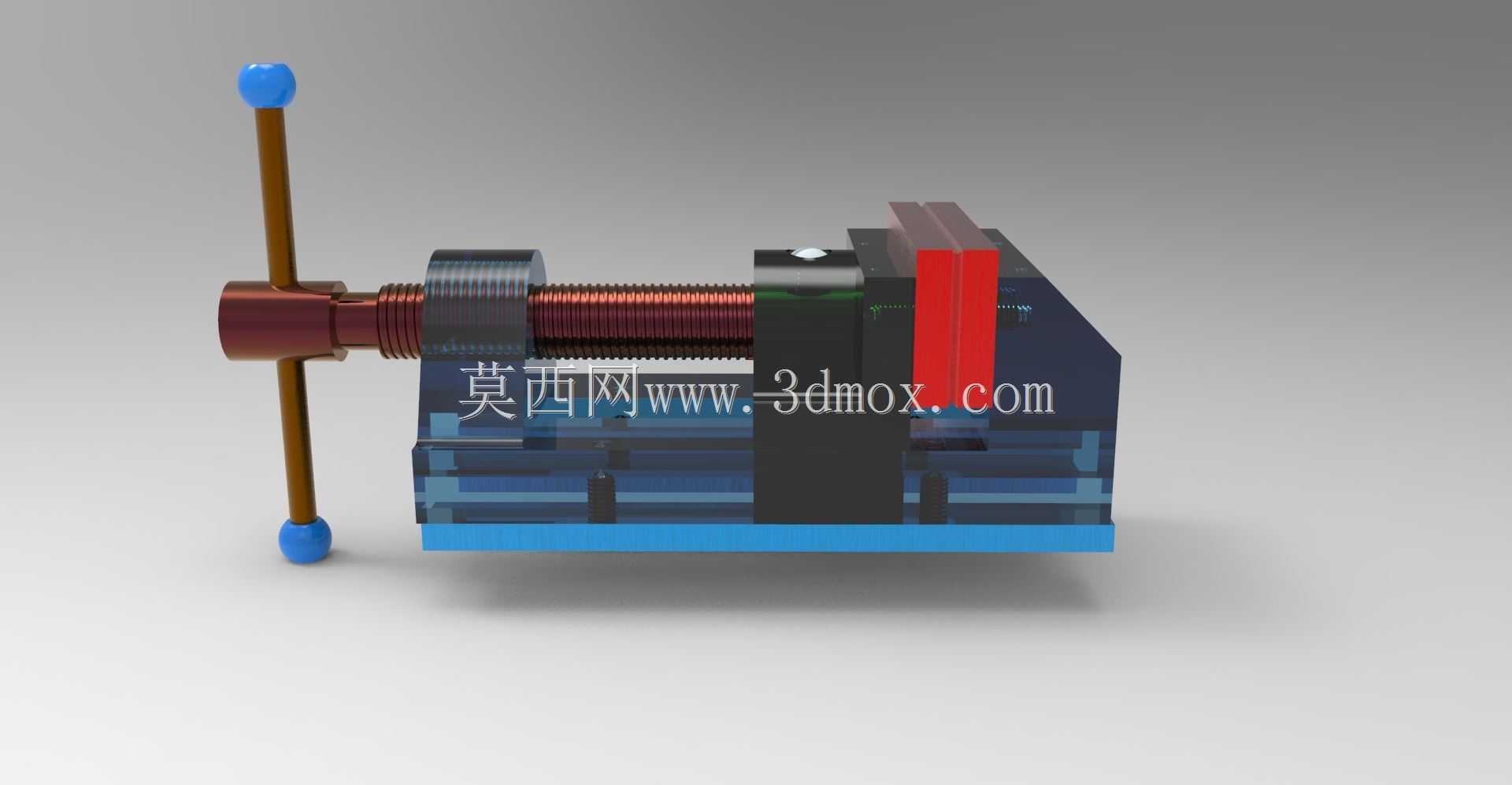

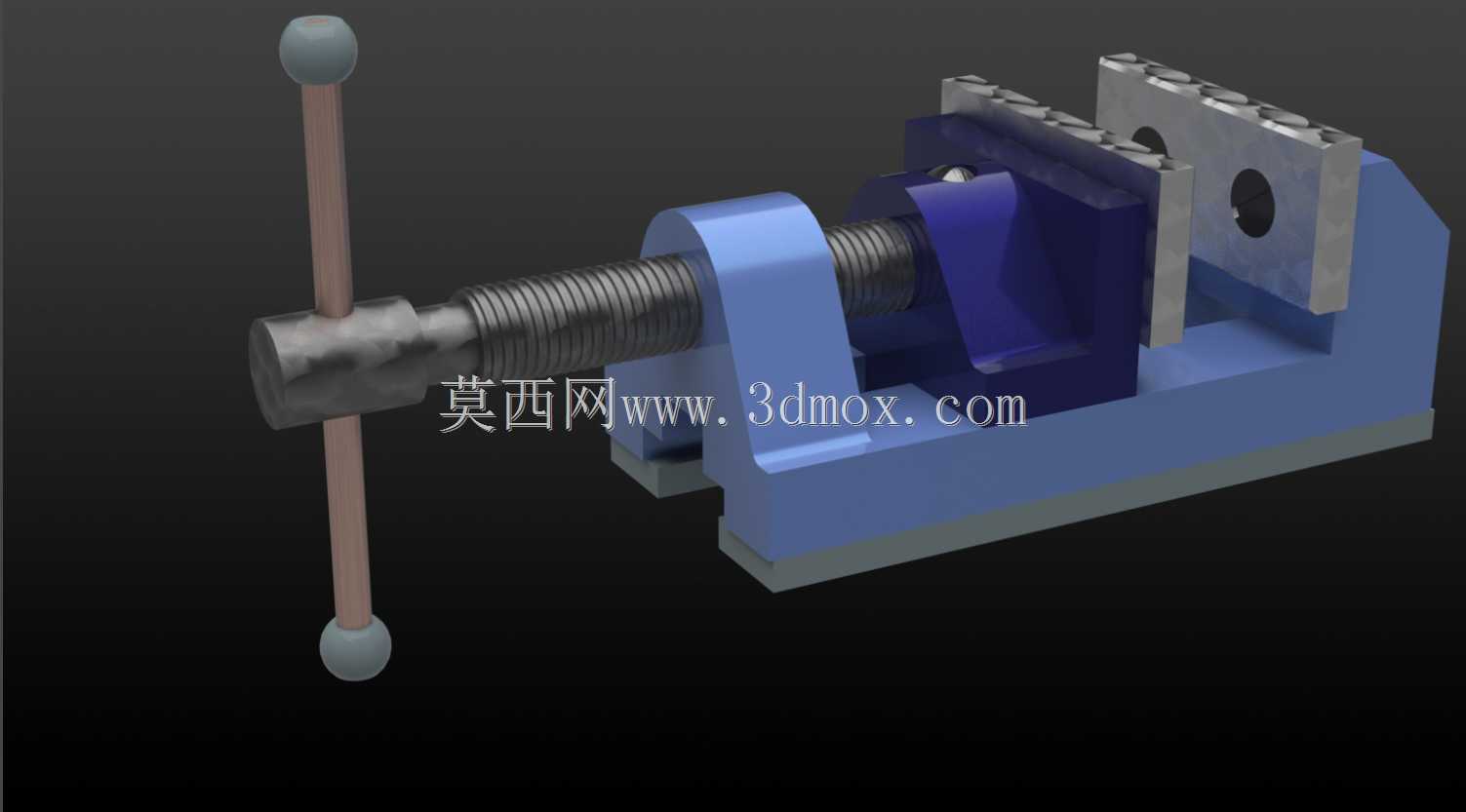

在常规机加工、钳工装配、小型零件修配场景中，台钳是工位上不可或缺的基础夹持工装，这套手动螺杆式台钳的结构设计完全贴合车间一线的实际使用需求，没有冗余的花哨结构，所有部件都围绕夹持稳定性、操作便捷性做了针对性优化。从实际安装边界来看，该台钳底座预留了标准的螺栓安装孔位，可直接固定在常规钳工工作台、铣床工作台的T型槽上，整体安装占用的台面尺寸适配多数中小型加工工位，不会过度挤占工位上其他工具、量具的摆放空间，活动钳身的最大开合行程覆盖了常见小型机械零件、型材的夹持尺寸范围，能满足日常绝大多数的零件加工、装配夹持需求。设计思路上采用了经典的螺杆传动增力结构，通过转动带防滑握柄的操作杆带动梯形丝杆旋转，驱动活动钳身沿固定导轨做直线往复运动，梯形丝杆的自锁特性可以保证夹持过程中不会因为加工振动出现钳口松脱的问题，钳口部位设计了可更换的带防滑齿的钳口板，当钳口齿形磨损后无需更换整个台钳，仅需拆卸固定螺栓更换钳口板即可，大幅降低了工装的长期使用成本。固定钳身与活动钳身的配合导轨采用了燕尾槽结构，配合间隙可通过侧边的调节螺钉进行微调，长期使用出现磨损后可以通过调整间隙保证钳身移动的顺畅度与夹持精度，避免出现钳身上翘、夹持偏斜的问题。操作杆的长度经过力学核算，在手动施加常规握力的情况下，钳口可以输出足够的夹紧力，既能够保证铣削、锉削等加工过程中零件不会移位，也不会因为夹紧力过大导致薄壁零件出现夹持变形。整体结构的受力路径经过优化，夹持过程中产生的反作用力直接通过固定钳身传递到底座安装面，不会在丝杆、导轨部位产生额外的弯矩，有效延长了核心传动部件的使用寿命。在实际使用场景中，这类台钳除了用于常规的零件夹持加工，还可以配合角度垫铁、V型块等辅助工装，实现异形零件、轴类零件的多角度夹持，适配划线、钻孔、攻丝、修配等多道工序的使用需求，是机械加工车间、维修工位、实训教学场景中通用性极强的基础工装设备。
