机加工用螺杆式手动台虎钳结构

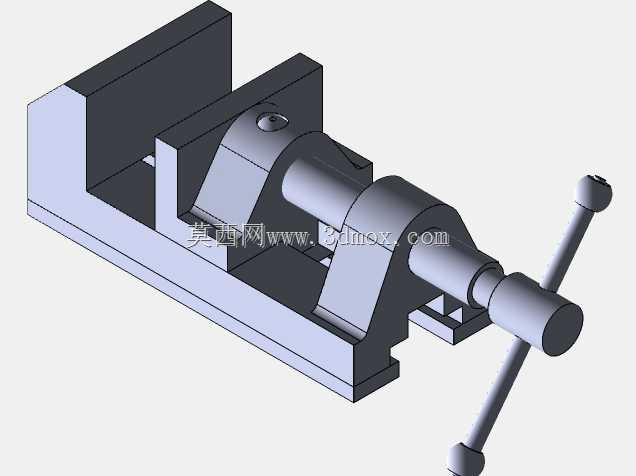

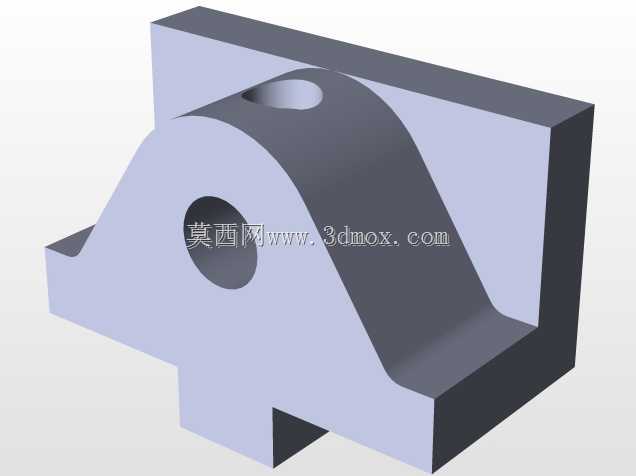

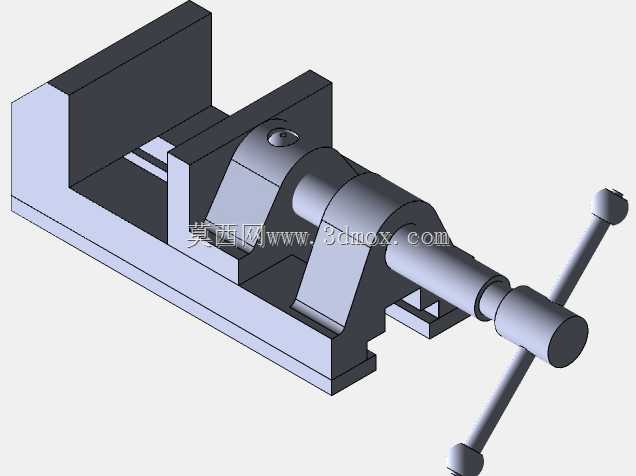

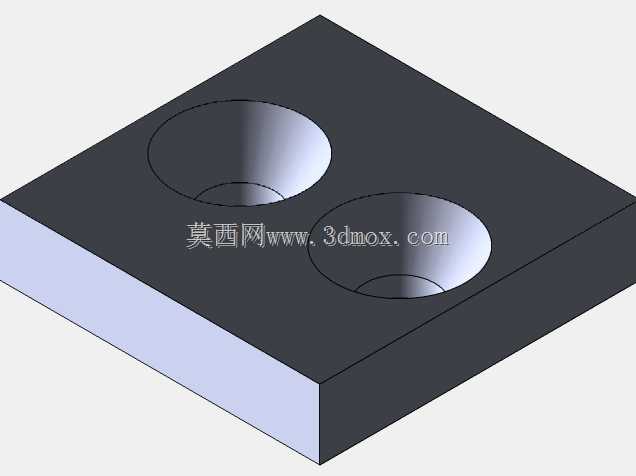

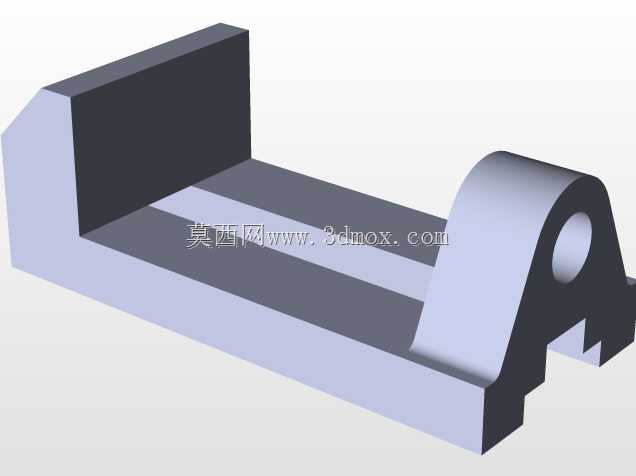

在常规金工实训、小型零件铣削、钻孔、攻丝以及零部件修配场景中，这类手动台虎钳是工位上不可或缺的基础工装，承担着工件定位与夹紧的核心作用，直接影响加工过程的稳定性与最终加工精度。从结构设计逻辑来看，该台钳采用固定钳身与活动钳身配合的经典布局，固定钳身底部预留的安装凸台与螺栓过孔，可适配多数标准机用工作台的T型槽安装尺寸，安装边界可覆盖常规小型工位的装夹需求，钳口张开行程可满足常见小型轴类、板类、异型零件的装夹跨度，无需额外加装过渡垫块即可完成多数常规零件的装夹作业。夹紧力传递依靠梯形螺杆副实现，螺杆端部与活动钳身采用铰接式连接，转动手柄时可带动活动钳身沿固定钳身的导向导轨做直线往复运动，梯形螺纹的自锁特性可保证夹紧后不会因加工过程中的振动出现松脱，无需额外增加锁止机构即可维持可靠的夹紧状态，钳口部位预留的防滑齿纹与可更换钳口板结构，既可以提升毛坯件装夹的摩擦力，也可在装夹精加工面时更换软钳口，避免夹伤工件表面。设计过程中优先考虑了操作的便捷性，加长的摇臂手柄可在同等输入力下获得更大的夹紧力矩，操作人员无需借助加力杆即可获得足够的夹紧力，同时手柄与螺杆采用活动套接，可根据工位操作空间调整手柄的转动角度，避免与周边工装、刀具发生干涉。固定钳身与活动钳身的导向面采用了加宽的矩形导轨结构，相比窄导轨设计拥有更好的抗偏载能力，在装夹不规则零件出现受力不均时，可有效降低活动钳身的卡滞概率，延长机构的使用寿命，导轨间隙可通过侧边的调节螺钉进行微调，长期使用出现磨损后可快速补偿间隙，维持钳身的运动精度。整体结构没有冗余的复杂零件，所有部件均采用常规机械加工工艺即可完成制造，维护时仅需定期对螺杆副与导向面加注润滑脂，即可保证操作的顺畅性，无论是用于生产工位的批量零件装夹，还是用于维修工位的零件拆装固定，都能稳定发挥装夹定位作用，不会因频繁操作出现过早的性能衰减。
