三向玻璃固定连接U型支架结构

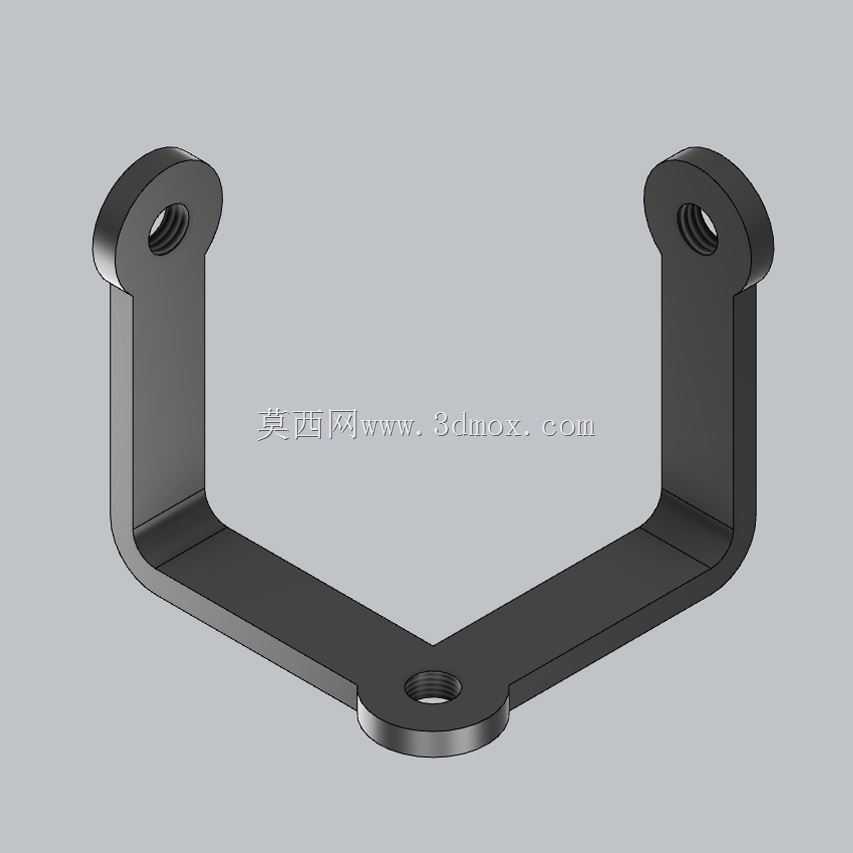

这类三向玻璃夹主要应用在商用展柜、淋浴房隔断、实验室玻璃操作台、工业设备透明防护围挡等需要多片玻璃交汇固定的场景，区别于常规两向玻璃夹仅能完成两片玻璃的直角或平接固定，该结构可同时完成三个方向玻璃面板的点位锁紧，在多面拼接的玻璃围护结构中能大幅减少固定件的使用数量，让拼接位置的外观更整洁，同时避免多件夹体拼接带来的安装累计误差。从结构设计来看，整体采用U型弯折的一体式钣金成型结构，三个连接端分别设置带内螺纹的凸台安装位，每个凸台都做了加厚翻边处理，螺纹孔深度满足常规紧定螺钉的锁紧行程要求，不会出现螺纹啮合长度不足导致的滑牙、锁紧力不够的问题。弯折位置做了等半径的圆角过渡，避免直角弯折带来的应力集中问题，在长期承受玻璃自重、外力磕碰的工况下，弯折位置不会出现开裂变形的情况。安装边界上，三个安装耳的中心距经过标准化适配，可匹配市面上常规厚度的钢化玻璃安装需求，安装时无需在玻璃上额外打孔，仅通过每个凸台的紧定螺钉从侧方顶紧玻璃即可完成固定，安装过程中可通过调整螺钉的进给量微调玻璃的拼接间隙，对现场安装的尺寸公差容错率更高。设计时特意将夹体的接触面做了平整处理，后续装配时可在夹体与玻璃接触的位置加装橡胶缓冲垫，避免硬接触导致玻璃受力崩边，同时缓冲垫还能填充玻璃与金属夹体之间的间隙，提升锁紧后的防滑性能，避免玻璃受震动出现移位。三个连接端的凸台高度保持一致，安装后所有锁紧螺钉的操作面处于同一操作空间，现场安装时不需要调整操作角度就能完成三个方向的锁紧作业，能有效提升现场装配的效率。夹体的整体厚度经过受力核算，在满足三个方向玻璃固定承重要求的前提下尽可能做了轻量化处理，不会因为夹体自重过大给玻璃拼接结构带来额外的负载，同时外露的边缘都做了倒角去毛刺处理，安装和后期维护过程中不会划伤施工人员，也不会刮蹭玻璃表面。
