Prusa纤维辊跑步机底座固定垫片结构

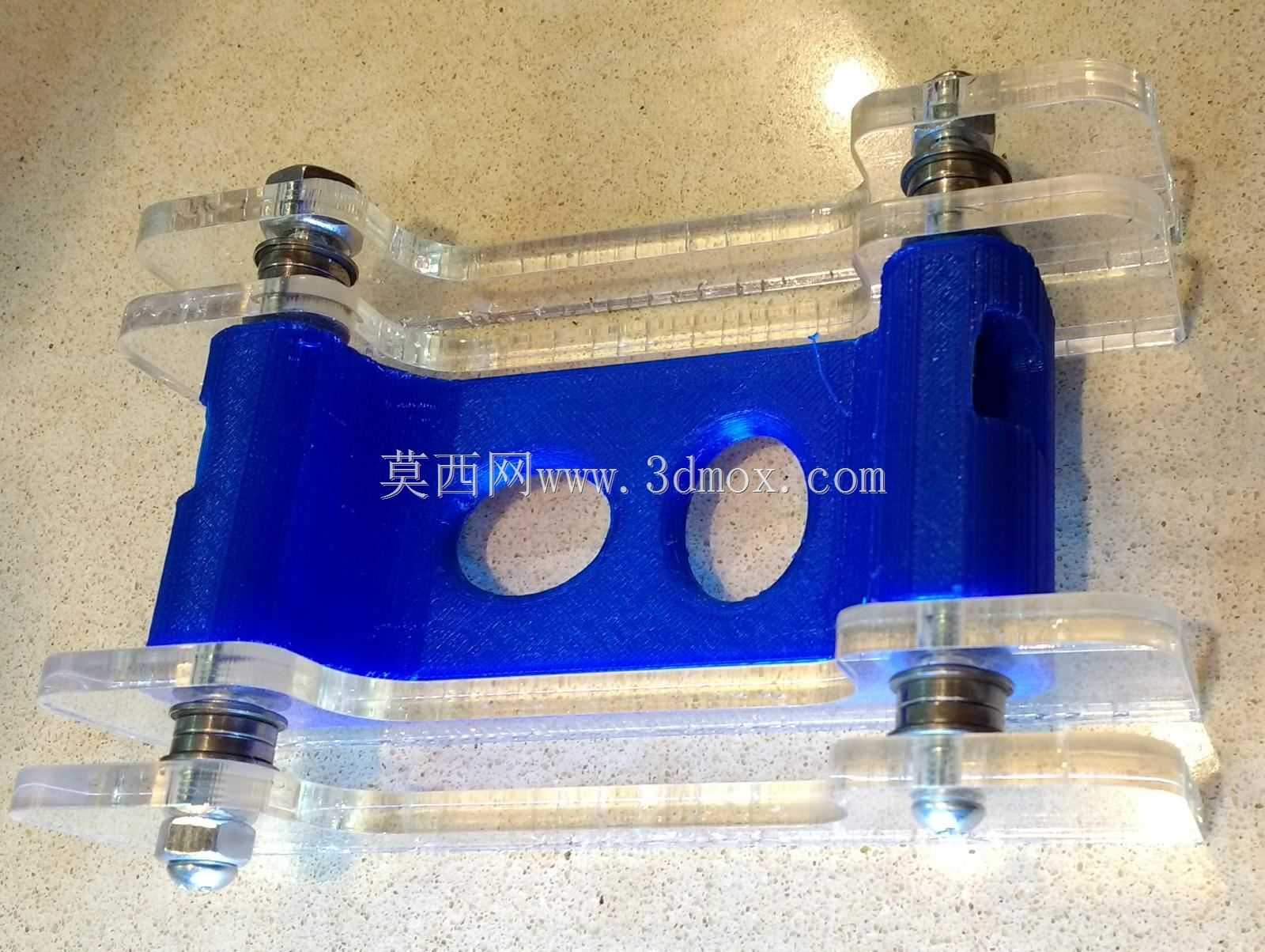

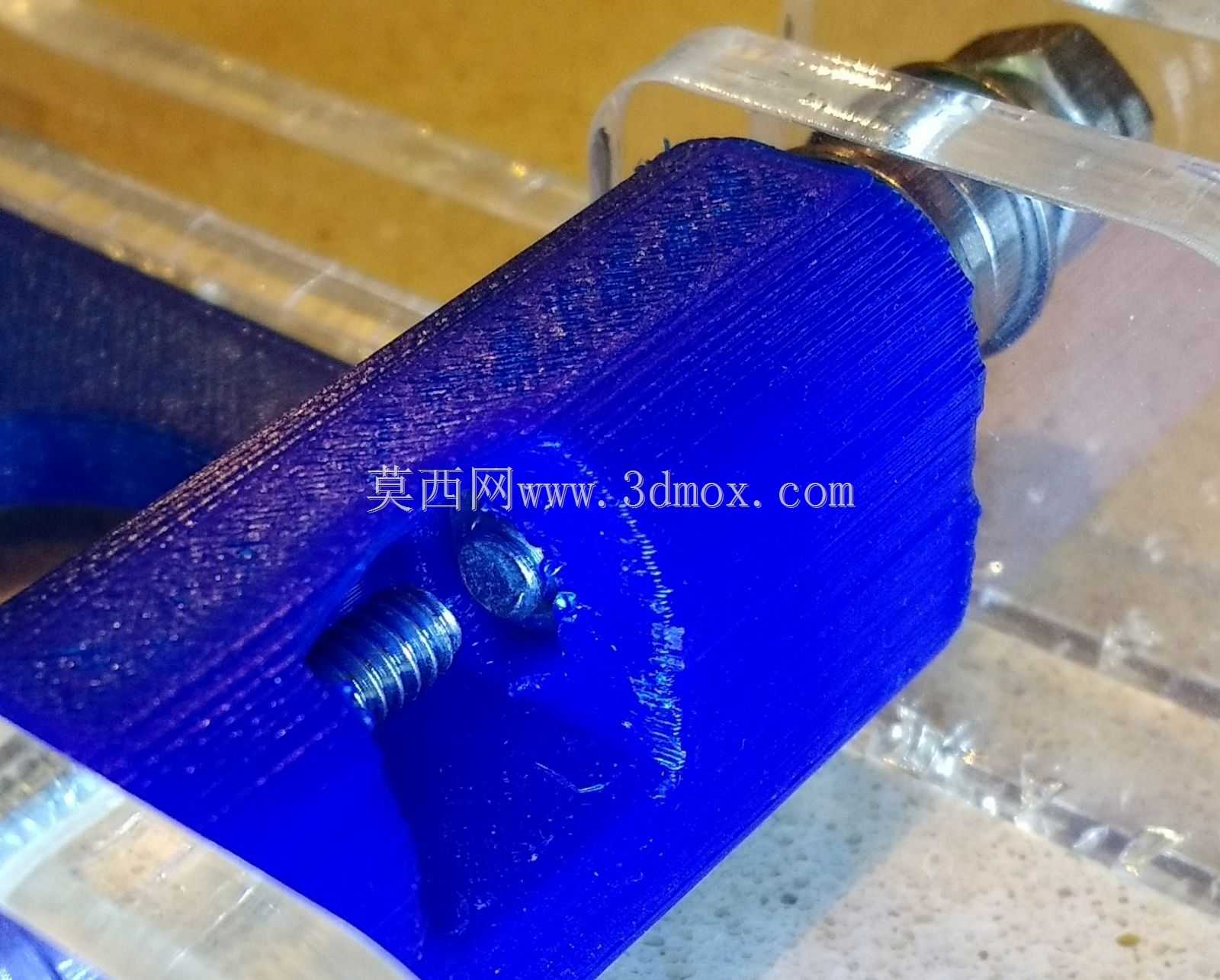

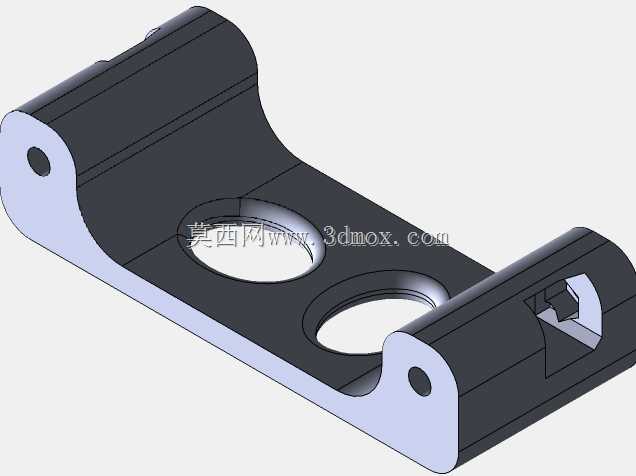

在健身器材的传动支撑结构中，这类垫片承担着纤维辊轴系的定位与锁紧职能，日常使用场景里，跑步机跑带长期循环运转会带来持续的径向跳动与轴向窜动，两块有机玻璃侧板作为轴承安装的承载基体，本身材质偏脆，若直接通过紧固件锁紧轴承外圈，很容易出现应力集中导致的板材开裂，同时轴系运转的振动也会逐步松脱连接部位，这个垫片正是为解决这类安装痛点设计的。从功能特性上看，零件主体采用弯折成型的钣金类结构构型，两侧带安装孔的翻边直接贴合在有机玻璃侧板外侧，中间下沉的避让区域刚好容纳轴承外圈的突出部分，避免安装时轴承与垫片本体出现干涉；零件上开设的两个大尺寸通孔对应70mm线轴配套的轴承安装位，通孔边缘做了小尺寸的承托凸台，刚好卡住轴承外圈的定位台阶，不需要额外加装轴用挡圈就能限制轴承的轴向位移，四个六角形空腔分布在通孔周边，一方面是为了嵌入对应规格的六角螺母，安装时不需要在另一侧伸手固定螺母，只需要从单侧拧紧紧固件即可完成装配，大幅减少装配所需的工具数量与操作步骤，另一方面六角空腔的侧壁可以承受紧固件拧紧时的扭矩，避免螺母跟转，也能分散锁紧力到更大的板材接触面积上，防止有机玻璃被压裂。设计思路上，零件整体采用对称式布局，两个安装位的中心距严格匹配纤维辊的轴系跨距，两侧翻边的安装孔位置与有机玻璃侧板的预装孔完全对齐，不需要现场配钻就能直接装配；零件的弯折高度经过精确计算，刚好让垫片安装后，轴承外圈的端面与垫片承台面完全贴合，不会出现轴系倾斜导致的跑带跑偏问题；边缘位置做了小尺寸的圆角处理，既避免安装时划伤操作人员，也能减少应力集中导致的零件变形。从安装边界来看，零件整体厚度适配常规的钣金冲压加工工艺，安装后突出有机玻璃侧板的高度控制在极小范围内，不会与周边的跑带托架、张紧结构产生运动干涉，六角空腔的深度刚好容纳标准六角螺母的厚度，螺母装入后不会突出零件表面，不需要额外预留螺母的避让空间，两侧的定位凸耳结构还能在装配时提前卡在板材的预装孔位置，临时固定垫片位置，方便单人完成整个轴系的安装作业，不需要额外的辅助人员托举零件。这类结构除了用在跑步机的纤维辊支撑部位，也可以推广到其他采用薄板作为轴承安装基体的轻载传动设备中，替代传统的轴承座加平垫片的组合方案，在满足连接强度与定位精度的前提下，减少零件数量，降低装配复杂度，同时控制整体的结构重量与制造成本。
