3D打印轻量化玻璃板夹持固定构件

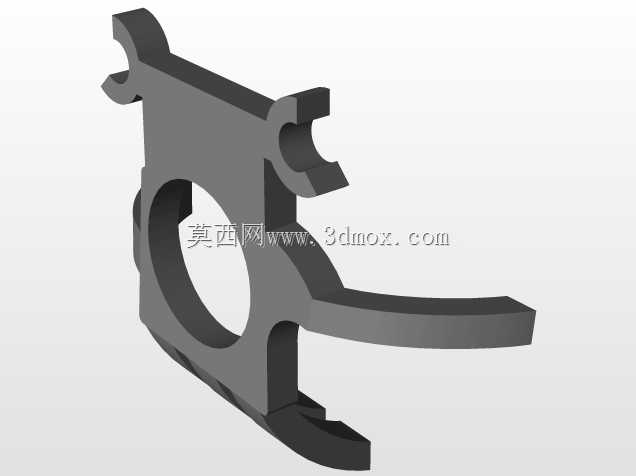

该夹持构件主要面向实验室小型光学实验台、桌面级玻璃置物架、小型光伏板临时固定等场景设计，核心作用是对薄型玻璃板实现侧向卡紧与承托，避免玻璃板受外力振动出现滑移、脱落问题。构件采用非对称悬臂承托结构，主体设置大尺寸圆形镂空区域，一方面可降低整体打印耗材用量，另一方面能为玻璃板底部预留散热或走线空间，适配需要在玻璃板下方布置光源、线路的使用场景。结构上设置三处卡接位，两处上侧卡爪用于卡入配套支架的圆杆安装位，可实现快速挂装与角度微调，下侧延伸的悬臂承托边直接贴合玻璃板下边缘，配合侧方的限位凸边限制玻璃板的水平窜动，卡爪内侧做圆弧过渡处理，避免应力集中导致卡接部位断裂，同时圆弧面能适配一定直径公差范围内的安装圆杆，降低安装配合精度要求。设计阶段针对3D打印工艺做了专项优化，所有受力部位均做圆角过渡，无小于0.8mm的薄壁结构，水平放置打印时无需额外添加支撑结构，可直接打印成型，其中接触玻璃板的承托面做平面度优化，打印后仅需简单去除毛边即可保证与玻璃板的贴合度，避免局部应力集中压裂玻璃。构件的安装边界需匹配直径8mm的圆杆支架，承托边可适配厚度3-5mm的玻璃板，单构件额定承载重量经过受力校核，可稳定承托2kg以内的玻璃板，多件配合使用时可根据玻璃板尺寸调整安装间距，满足不同尺寸玻璃板的固定需求。针对日常使用中可能出现的振动工况，结构上在卡爪与主体连接位置做了加厚处理，通过有限元分析验证了高频微振下的结构疲劳强度，长期使用不会出现卡爪断裂、承托边变形的问题，柔性材质指尖部位可贴合玻璃表面，增大接触摩擦力，进一步提升夹持稳定性，避免玻璃板受外力触碰时出现滑脱风险。
