手动式轴类零件快速装夹定位夹具结构

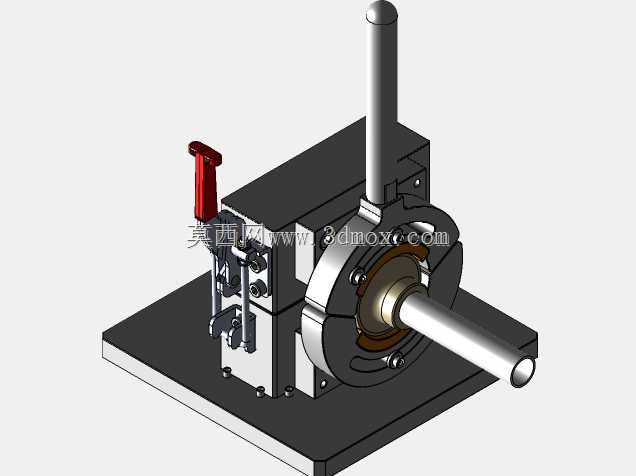

这款手动轴类装夹夹具，主要面向小批量轴类零件的端面加工、径向孔位加工、外圆修磨等工序场景，适配普通车床、台式钻床、小型磨床的工作台加装使用，也可单独作为钳工工位的零件固定工装，替代传统三爪卡盘在小规格轴件加工时装夹繁琐、找正耗时的问题。从结构设计来看，整套夹具采用底板+立式安装座的分体式布局，底板预留多组沉头安装孔，可直接通过T型螺栓固定在机床工作台T型槽内，安装边界可适配市面上多数小型加工设备的工作台面尺寸，立式安装座与底板之间通过定位销+内六角螺栓锁紧，保证长期使用后的重复装夹精度不会出现偏移。核心夹紧单元采用对开式抱环结构，抱环内孔根据适配轴径做了圆弧贴合设计，夹紧时抱环沿径向同步收拢，与轴件外圆形成整周面接触，相比传统顶丝单点夹紧的方式，不会在工件表面留下压痕，同时夹紧力分布更均匀，加工过程中不会出现工件偏转、窜动的问题。手动操作单元分为两部分，侧面的红色快压手柄用于驱动抱环的开合锁紧，扳动手柄即可完成抱环的松开与夹紧动作，单次装夹耗时不超过两秒，顶部的长操作杆用于带动工件做周向分度转动，当需要加工轴件上均布的径向孔或者槽位时，可转动操作杆带动轴件旋转，配合安装座上的分度定位销，可实现固定角度的快速分度，无需每次装夹都重新找正角度。整套结构没有采用气动、液压等动力元件，完全依靠机械结构实现夹紧与分度动作，不需要外接气源、电源，适合没有配套动力源的零散加工工位使用，结构件多采用标准板材与机加工件组合，易损的抱环内孔衬套可单独更换，后期维护成本极低。在实际使用中，针对直径在适配范围内的光轴、台阶轴，都可以通过这套夹具实现快速装夹，装夹后工件的同轴度可控制在0.02mm以内，能够满足多数普通机加工工序的精度要求，相比通用卡盘，这套夹具的装夹行程更短，操作力度更小，长时间重复装夹作业时可有效降低操作人员的劳动强度，同时夹具的整体外形紧凑，不会占用过多工作台空间，在小型加工工位上布置时不会与刀具、机床护罩产生运动干涉。
