LSA系列发动机进气定位销工装夹具

在发动机缸盖机加工与装配产线中，定位精度直接决定了整机组装的密封性能与动力输出稳定性，这款针对LSA、LS9、LSX、LS3、L92系列机型开发的进气定位销夹具，正是为解决缸盖进气侧定位特征装夹偏差问题设计的专用工装。从实际产线应用来看，这类大排量V型发动机的缸盖进气侧结构紧凑，相邻定位孔间距公差要求控制在±0.02mm以内，传统通用压板装夹容易因受力点偏移导致定位销压装偏斜，后续装配进气歧管时会出现密封面错位，引发漏气、怠速不稳等故障，这款夹具通过型面匹配的支撑结构，完全贴合缸盖进气侧的铸造轮廓，装夹时不会对薄壁缸盖结构造成额外压应力，避免加工后工件变形。

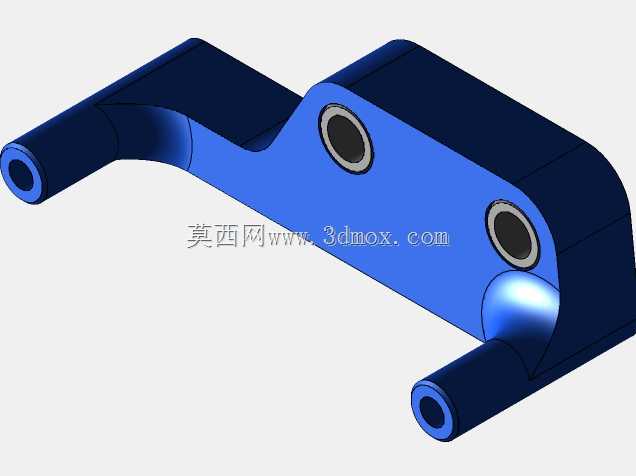

夹具本体采用一体化弯臂式结构设计，三个带衬套的定位孔分别对应不同机型的定位基准：其中两个同轴度要求最高的定位端，分别适配LS3系列缸盖的2个封头定位位、LSA/LS9系列的定位销功率侧定位位，第三个定位端对应LSAL9系列封头的定位需求，可覆盖同系列多款机型的定位装夹需求，减少产线换型时的工装更换频次。设计阶段特意将装夹受力点布置在缸盖铸造实体位置，避开了薄壁水套区域，压装时的作用力沿夹具本体的加强筋方向传递，不会出现悬臂受力导致的夹具变形，夹具上预留的避让槽可完全避开缸盖上已加工的气门座圈、喷油器安装孔，装夹过程中不会刮伤已加工面。

从安装边界来看，夹具的三个定位衬套采用过盈压装方式与本体连接，衬套内孔与定位销的配合间隙控制在H7/g6级别，既保证定位销插拔顺畅，又不会出现径向窜动；夹具下方伸出的定位柱可直接嵌入机床工作台的T型槽定位基准，安装时无需额外打表找正，单次装夹的定位重复精度可控制在0.015mm以内，完全满足机加工与压装工序的精度要求。配套使用的钻套、紧固件、铣刀定位环等辅件，都在夹具上预留了对应的安装位，作业时可直接在夹具上完成定位销压装、密封面铣削、螺栓孔钻攻等多道工序，无需二次装夹找正，能有效缩短单工序的作业辅助时间，降低操作人员的装夹劳动强度，适配发动机零部件批量加工的产线节拍要求。
