搅拌摩擦焊用C型夹持工装结构

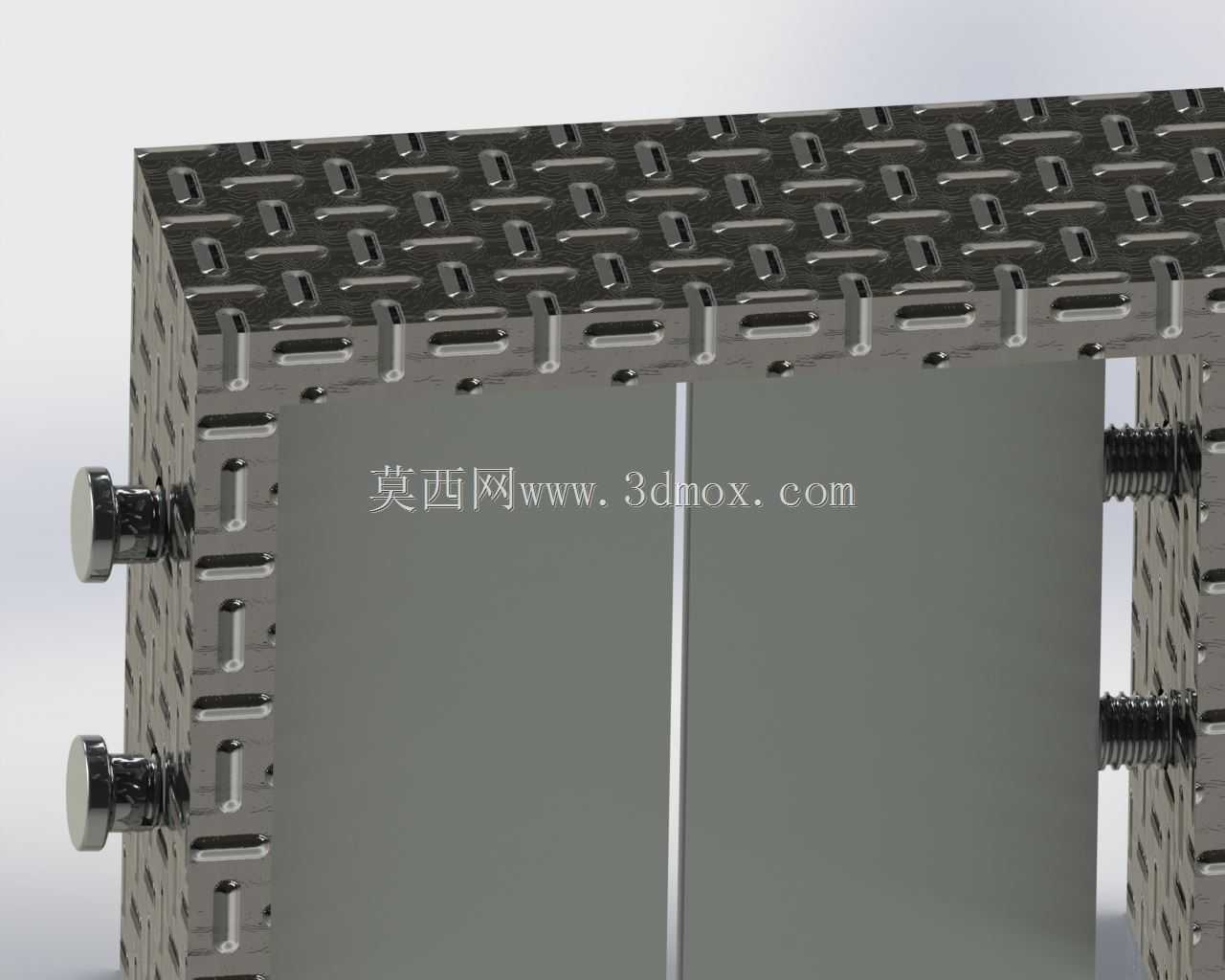

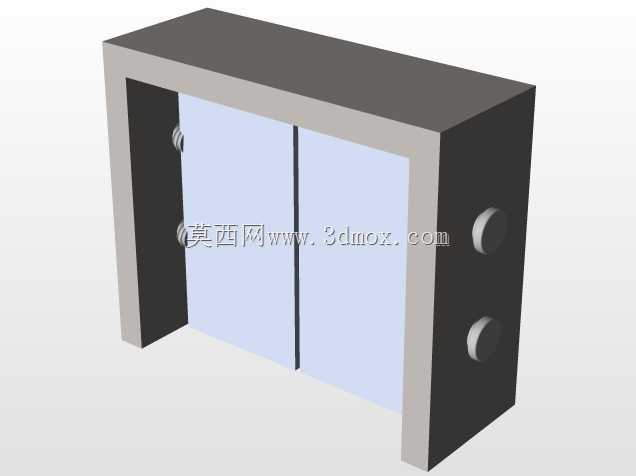

在搅拌摩擦焊加工场景中，待焊金属板材的定位夹持精度直接决定焊缝成型质量，常规平口钳受限于开口行程与夹持力分布，很难适配大尺寸拼接板材的装夹需求，这款C型夹持结构正是针对这类加工痛点设计的专用工装。从结构设计逻辑来看，整体采用对称式C型框体作为承载主体，框体工作面做了防滑纹理处理，也就是外观上的凹凸点阵结构，这种结构并非装饰设计，而是通过增加接触面的摩擦系数，避免焊接过程中板材受搅拌头轴向力与进给推力作用发生窜动，同时点阵结构能减少夹持面与板材的实际接触面积，降低薄板材装夹时的压痕变形概率。两侧对称布置的可调压紧螺钉组件，可根据待夹板材的厚度灵活调整旋入深度，螺钉端部采用平垫压头设计，压紧力可通过螺钉旋入力矩精准控制，既保证足够的夹持刚性，又不会因局部应力过大造成板材边缘塌陷。实际应用中，这类C夹可多件组合使用，沿板材焊缝两侧等距排布，配合焊接工作台的T型槽完成固定，也可成对组合作为模块化夹持单元，适配小批量非标零件的快速装夹。安装边界上，C型框的开口深度决定了可夹持板材的最大宽度余量，框体整体厚度方向的尺寸可适配常规焊接工作台的装夹空间，压紧螺钉的行程范围覆盖了常用1mm到20mm厚度的铝合金、镁合金等搅拌摩擦焊常用板材的装夹需求。设计时特意将压紧组件布置在框体外侧，不会干涉搅拌头的行走路径，焊接过程中焊枪可沿焊缝全程无遮挡进给，无需中途调整夹具位置。框体本身采用整体式钢结构加工，没有拼接焊缝，长期受交变夹紧力作用也不会出现结构变形，夹持重复定位精度可控制在0.1mm以内，完全满足搅拌摩擦焊对装夹刚性的要求。不同于通用夹具的泛用性设计，这款C夹的所有结构尺寸都围绕焊接场景的实际需求做了优化，比如框体内侧的让位空间可避开板材拼接处的错边余量，压紧螺钉的位置避开了焊缝热影响区，减少焊接热量向夹具传导造成的螺钉热胀松动，在实际生产中能大幅减少板材装夹找正的辅助时间，提升焊接加工的整体效率。
