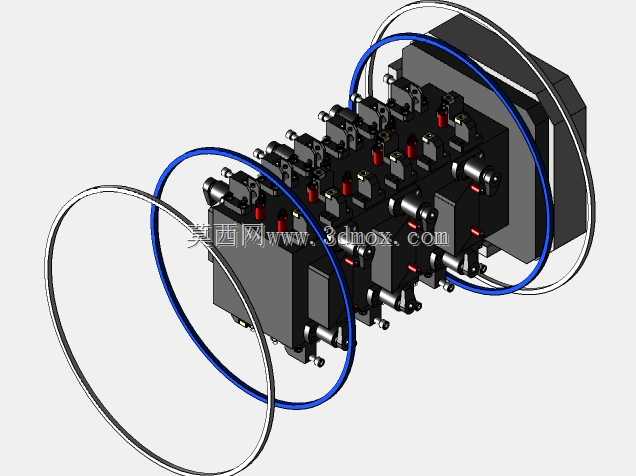

多工位卧式加工中心盖类零件装夹夹具

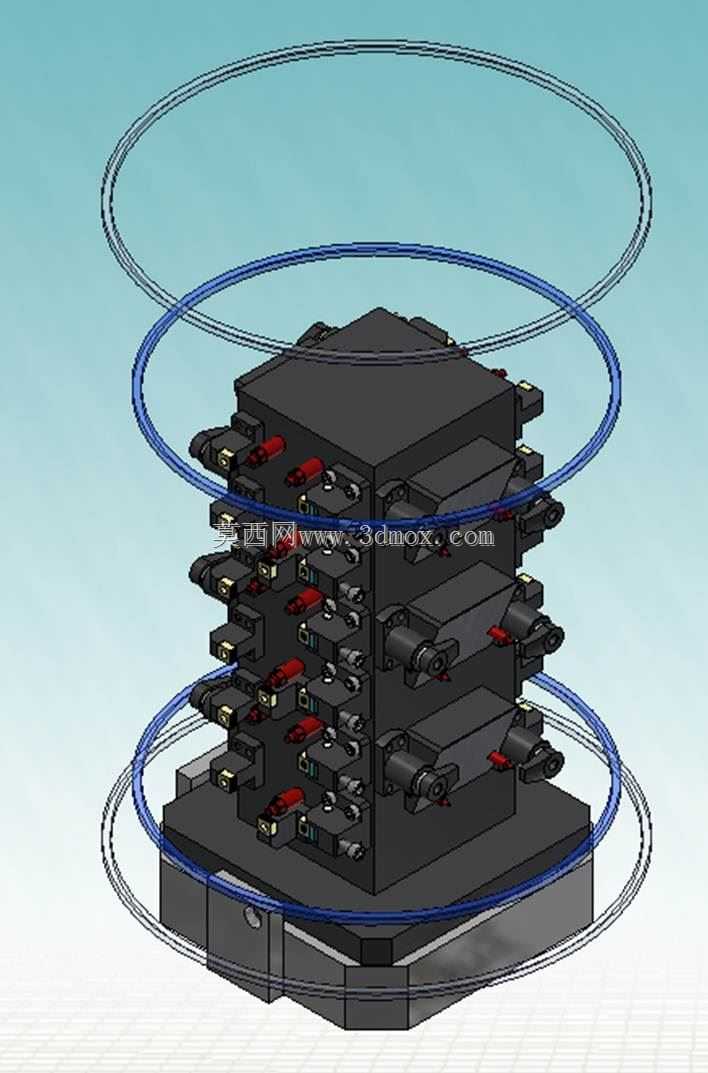

这套夹具针对盖类零件在卧式加工中心上的批量加工需求设计，核心解决传统单工位装夹效率低、重复定位误差大的痛点，适配多工序集中加工的生产场景，可在一次装夹后完成盖体周边多个面的铣削、钻孔、镗孔等加工内容，减少工件周转与重复装夹的辅助时间。整体采用塔型叠层布局结构，沿竖直方向分层布置装夹工位，每层可同时装夹多个工件，充分利用卧式加工中心的工作台行程与主轴加工范围，在有限的工作台安装面上最大化装夹数量，适配中小批量盖类零件的高效加工需求。夹具底座采用带定位键的安装结构，可直接匹配卧式加工中心工作台的T型槽规格，安装时通过定位键快速找正夹具与机床坐标系的位置关系，降低夹具安装调试的时间成本，底座预留的螺栓压紧槽可适配不同规格的压紧螺栓，保证夹具在大切削力加工下的刚性。每层装夹单元都设置了独立的定位基准与夹紧元件，定位面根据盖类零件的毛坯基准设计，采用一面两销的经典定位方式，限制工件六个自由度，保证每个工件的定位一致性；夹紧元件采用转角油缸配合压块的结构，夹紧点布置在工件刚性较好的部位，避开加工走刀路径，防止夹紧变形的同时避免刀具与夹具发生干涉。设计过程中充分考虑了排屑需求，每层工位之间预留足够的排屑空间，夹具竖直方向的镂空结构可让加工产生的切屑顺着斜面滑落至工作台排屑器，避免切屑堆积在定位面上影响装夹精度。夹具的外形轮廓经过走刀轨迹仿真验证，所有夹紧元件的活动行程都在安全范围内，主轴在加工各工位工件时不会与夹具本体发生碰撞，每层工位的加工可达性经过校核，可覆盖盖类零件周边所有需要加工的特征部位。同时夹具兼顾了不同规格盖类零件的适配性，更换定位销与压块即可快速切换同系列不同尺寸的盖类零件加工，减少夹具更换的调试时间，适配柔性生产的需求。整体结构刚性经过切削受力仿真验证，在常规切削参数下夹具变形量控制在公差允许范围内，可保证加工过程的稳定性，满足盖类零件的尺寸精度与位置度加工要求。
