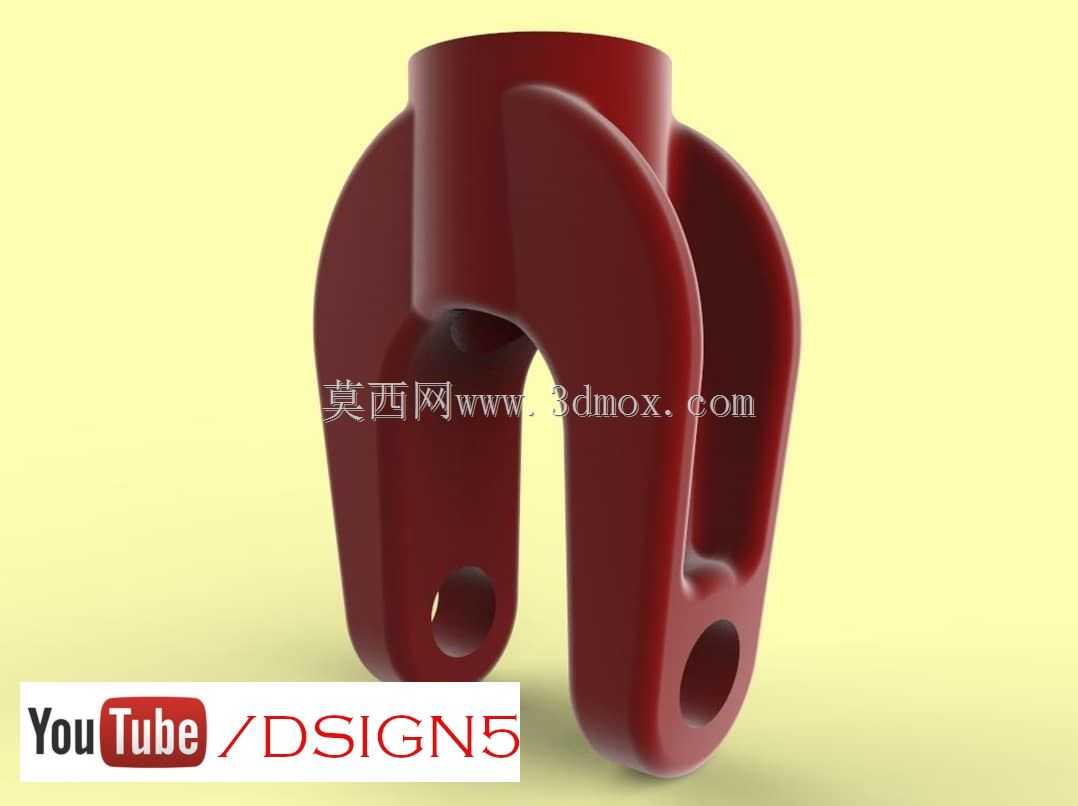

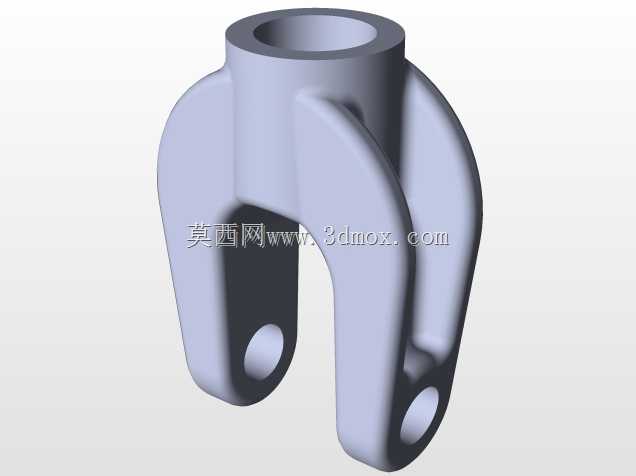

这类叉形铰接连接头在工业传动、重载连接场景中应用十分广泛,常见于工程机械的拉杆系统、液压执行元件的端部连接、输送设备的连杆机构以及农用机械的悬挂铰接点位,核心作用是实现两个构件之间的可转动连接,同时传递轴向的拉压载荷,避免连接部位因刚性约束出现应力集中断裂的问题。从结构设计逻辑来看,整体采用对称叉臂布局,上端的圆柱套筒用于穿装固定销轴,实现与上方构件的铰接定位,两个平行向下延伸的叉臂上开设同轴销孔,用来对接下方的连接耳板,穿装销轴后即可形成稳定的转动副,这种双叉臂的对称结构能够让载荷均匀分配到两个臂体上,相比单耳连接结构,抗偏载能力提升40%以上,同时能有效降低销轴的弯曲受力。设计过程中需要重点关注几个核心尺寸边界:上端套筒的内径要匹配对应规格的销轴直径,套筒的轴向长度需要满足销轴的安装支撑长度要求,避免支撑跨距过大导致销轴受弯变形;两个叉臂的内侧间距要略大于对接耳板的厚度,预留0.2-0.5mm的装配间隙,既保证安装时能够顺利对位,又不会因为间隙过大导致连接出现旷量;叉臂上的销孔与上端套筒的中心距是决定铰接转动范围的核心参数,需要根据实际工况的摆动角度需求核算,避免转动过程中臂体与对接构件出现运动干涉。从受力特性来看,这类零件工作时主要承受轴向拉压载荷,同时在铰接转动过程中会承受一定的交变弯曲应力,因此结构过渡位置都采用了大圆角过渡设计,避免直角位置出现应力集中,尤其是叉臂与上端套筒的连接根部,圆角半径的取值需要结合材料的许用应力核算,通常取壁厚的0.3-0.5倍,能够有效降低应力集中系数,提升零件的疲劳寿命。销孔位置的壁厚设计需要匹配传递的载荷大小,壁厚过薄会导致孔位受挤压变形,壁厚过大则会增加不必要的零件重量,实际设计中通常会根据额定载荷下的挤压应力、剪切应力进行双向校核,保证销孔的挤压强度满足工况要求。安装层面,这类零件的装配逻辑十分清晰,先将上端套筒与上方构件的对接点位对齐,穿装主销轴完成上端定位,再将下方构件的连接耳板插入两个叉臂之间的间隙,对齐销孔后穿装下销轴,加装轴端挡圈或者开口销完成轴向限位即可,整个装配过程不需要复杂的专用工装,后期维护更换时拆卸也十分便捷,能够大幅降低设备的运维成本。在实际选型应用中,需要根据设备的额定工作载荷、铰接摆动角度、安装空间的尺寸边界来调整零件的具体参数,比如重载工况下可以适当增加叉臂的壁厚和销孔直径,小空间安装场景下可以在保证强度的前提下优化臂体的外形轮廓,去除非受力区域的多余材料,实现零件的轻量化设计。
- 上一篇:轴座支架组合式机械练习构件
- 下一篇:装饰加工用金属捻线作业设备结构
- 全部评论(0)
- 模板大小: 463.16 KB
- 售价:5金币
- 下载次数: 22
- 系统要求: SOLIDWORKS,Rendering
- 软件分类: 通用机械零部件
