装饰加工用金属捻线作业设备结构

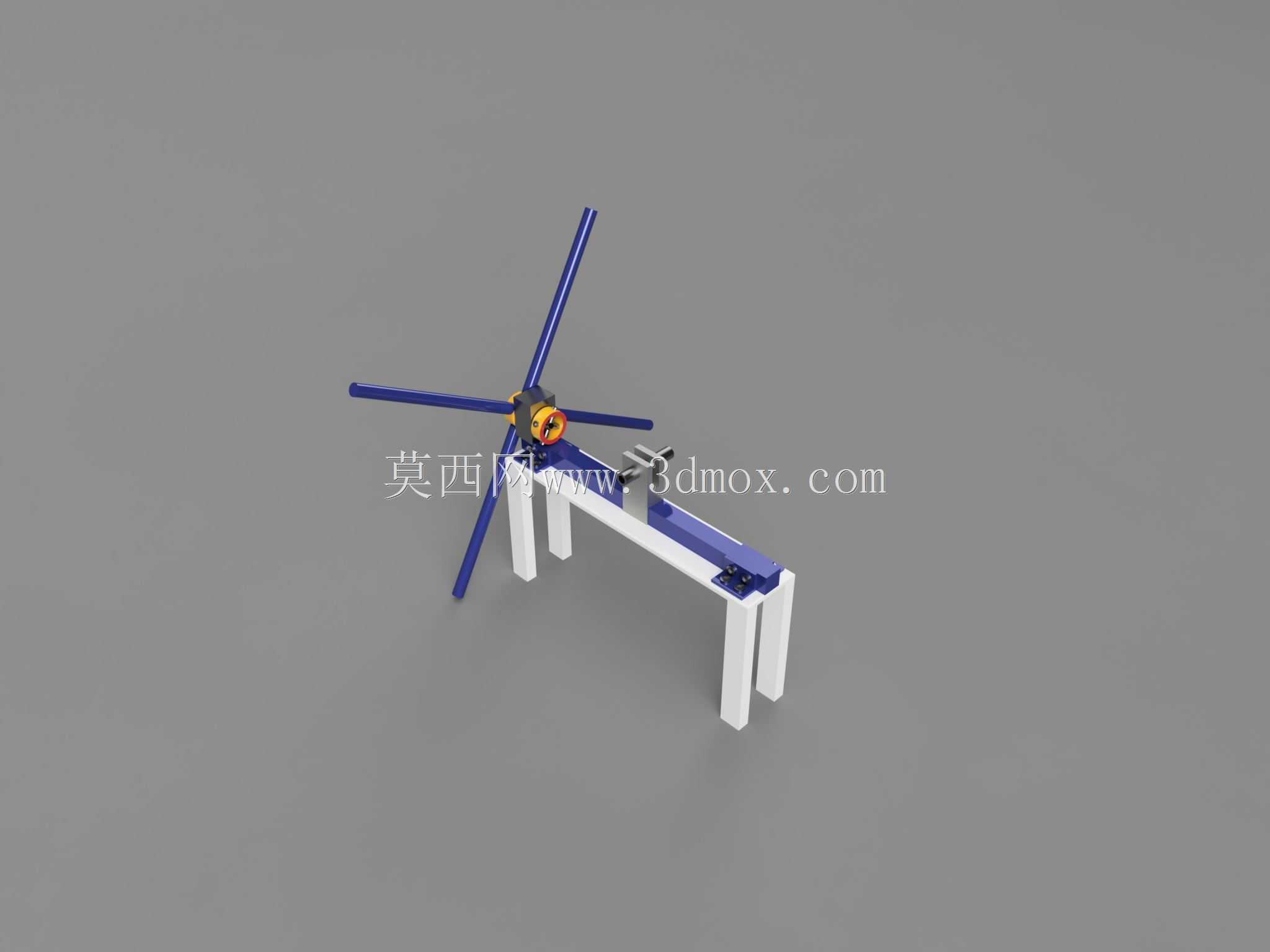

这款捻线作业设备主要面向装饰金属线材加工、烧烤签捻制两类核心场景，在装饰加工领域，可将多股细金属丝捻合为带螺旋纹理的装饰线材，用于金属工艺品、装饰护栏、文创金属摆件的纹理加工，替代手工捻线的低效作业，保证捻距均匀、线材表面无刮伤；在烧烤签加工场景中，可对单根金属签端部做捻花处理，增加签体与食材的摩擦力，避免烤制过程中食材滑落，同时提升签具的外观辨识度。设备整体采用台式支撑结构，底部为双支腿落地支撑，支腿采用矩形截面型材焊接成型，安装时需保证支撑面水平度公差不超过0.5mm/m，避免长轴类部件运转时出现径向跳动，设备整体占地长度约1200mm，宽度约400mm，高度约850mm，预留操作空间需在设备四周留出不小于300mm的检修与上下料距离，适配小型加工车间、文创工作室的工位布置。核心作业端采用四辐式捻线盘结构，捻线盘中心设置快夹式线材固定座，可适配直径0.5mm-3mm的金属线材装夹，捻线盘通过带座轴承与传动主轴连接，传动段设置可调式阻尼结构，可根据线材材质调整捻合张力，避免软质金属线材捻制过程中出现拉断、变形问题。工作台面设置可滑动的线材导向座，导向座内置聚四氟乙烯导向套，减少线材进给过程中的表面磨损，导向座可沿台面上的直线导轨滑动，滑动行程与捻线盘的转速联动，可通过调整导向座的进给速度控制最终成品的捻距参数，适配不同纹理密度的加工需求。设计过程中优先考虑了小型加工作业的操作便捷性，所有操作部件均布置在工作台面正面的操作人员伸手可及范围内，捻线盘的旋转区域设置半透明防护挡板，避免高速运转时线材甩出造成安全隐患，设备的传动部件全部内置在台面下方的腔体中，减少加工过程中金属碎屑进入传动结构造成的磨损，日常维护仅需定期对导轨、轴承部位加注润滑脂即可，无需复杂的拆解保养。设备的动力端预留了标准安装接口，可根据加工需求匹配不同功率的驱动单元，小批量文创加工场景可搭配低功率调速电机，实现0-300rpm的转速调节，满足精细捻制需求；批量烧烤签加工场景可更换定速高扭矩电机，提升连续作业的加工效率。
