轴座支架组合式机械练习构件

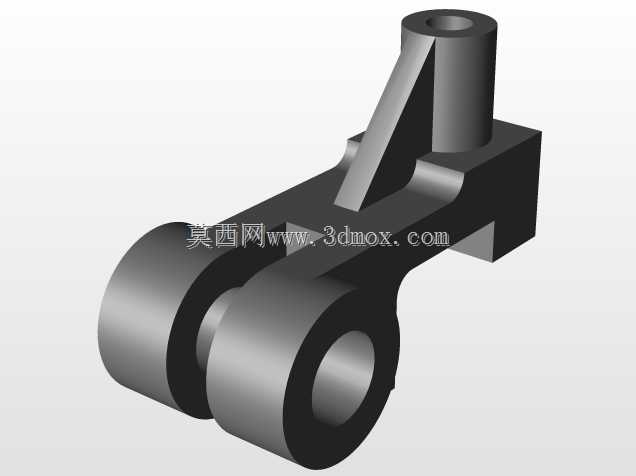

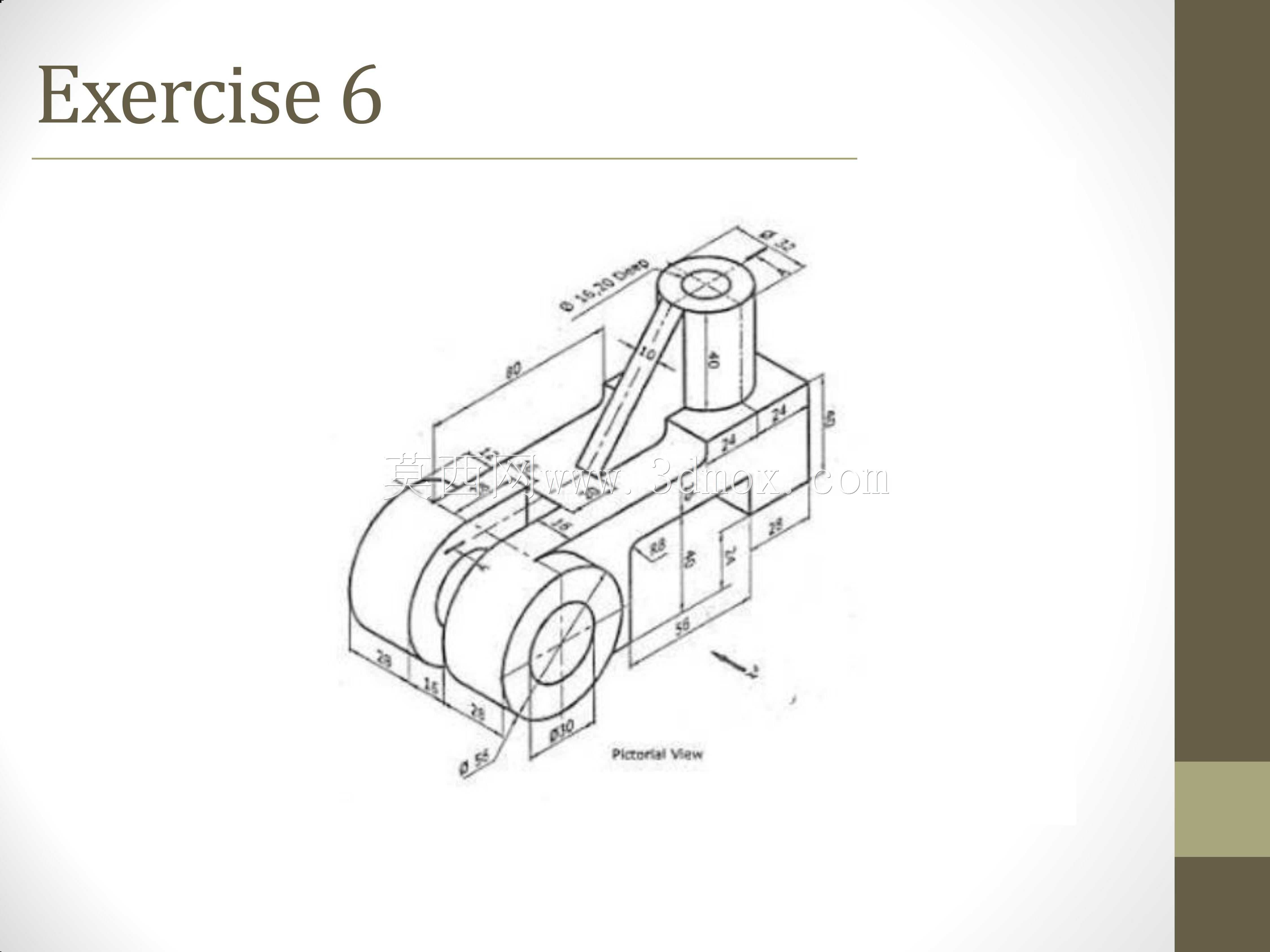

这类组合式轴座支架构件，多作为机械结构基础练习的典型载体，也可在小型传动机构、工装夹具的支撑单元中找到实际应用场景，核心作用是为回转类零件提供稳定的安装支撑，同时通过一体化的支架结构实现与其他设备基体的连接固定，减少零散零件的装配累积误差。从结构设计思路来看，构件将卧式轴筒、立式支撑柱、连接筋板、底部安装座整合为一体，卧式轴筒部分预留了标准的轴类零件安装内孔，端部的法兰凸缘可用于安装端盖或轴承挡圈，限制轴件的轴向窜动；立式支撑柱顶部同样设置了同轴的安装孔位，可用于安装导向轴、调节螺杆类零件，两个轴孔的轴线位置通过斜向筋板实现刚性连接，筋板的厚度与过渡圆角经过匹配设计，既保证整体结构的抗扭、抗弯刚度，又避免不必要的材料冗余，降低整体重量。底部安装座采用了带定位凸台的矩形结构，安装面上预留的螺栓孔位可直接与设备台面或其他基体构件通过紧固件连接，定位凸台能够在装配时快速完成位置找正，减少装配调整的工作量。从尺寸边界来看，构件整体的长宽高比例适配小型传动单元的安装空间，卧式轴筒的外圆直径、安装孔内径、支撑柱的高度、安装座的螺栓孔间距都遵循常规机械设计的尺寸规范，各部位的过渡圆角、倒角尺寸既满足加工工艺要求，也能避免应力集中导致的结构失效。在实际建模过程中，需要重点关注两个轴孔的位置度公差、安装面的平面度要求，以及筋板与主体结构连接部位的相切过渡处理，这些细节直接影响后续生成工程图的尺寸标注合理性，也关系到零件加工时的工艺可行性，这类构件的建模练习能够帮助设计者熟练掌握拉伸、旋转、筋特征、孔特征等常用建模命令的组合使用，理解机械结构中支撑类零件的设计逻辑，为后续复杂设备的结构设计打下基础。
