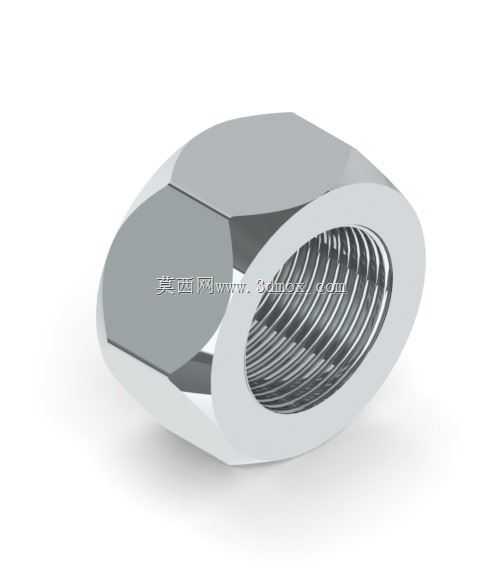

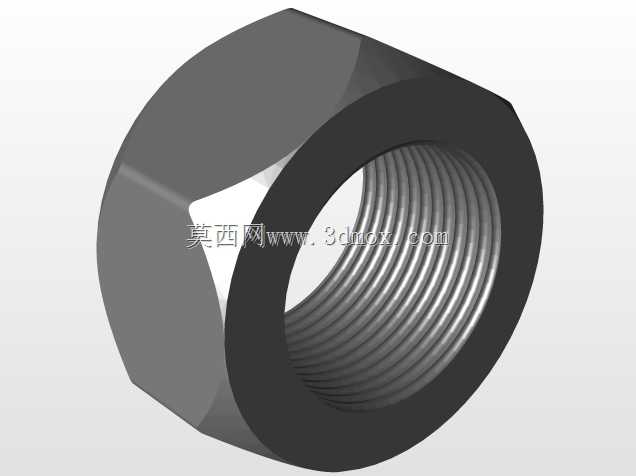

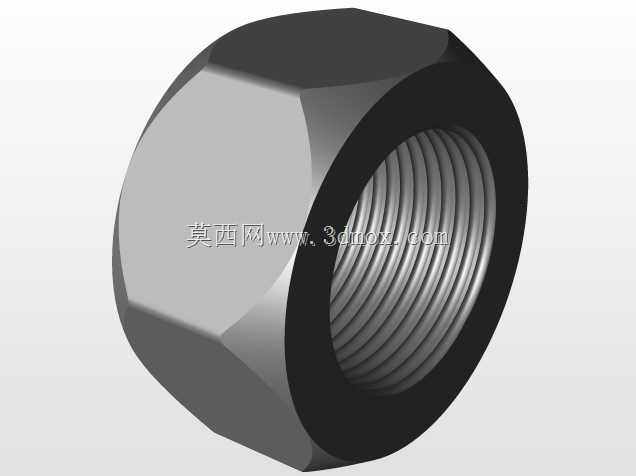

六角内螺纹紧固件精密三维结构

日常做设备结构装配时，这类六角内螺纹紧固件是最常打交道的基础零件，小到桌面级工装夹具的定位锁紧，大到重型输送线机架的拼接固定，几乎所有需要可拆卸螺纹连接的场景都能见到它的身影。做这个模型的时候，最先敲定的是六角外形的对边尺寸，这个参数直接决定了现场装配时扳手的适配规格，不能随意取整，要匹配常用的开口扳手、套筒的标准尺寸系列，不然工人现场装配时找不到合适的工具，会直接拖慢组装效率。内螺纹的参数是整个零件的核心，建模时严格按照普通公制螺纹的牙型角、螺距、小径公差来做，牙底的圆角过渡也做了还原，实际生产中这个圆角能降低螺纹根部的应力集中，避免设备长期受振动载荷时螺纹出现崩牙、断裂的问题。很多新手建模时容易忽略螺纹收尾的退刀结构，这个模型里特意还原了螺纹末端的不完全牙段，实际车削加工时，不管是车床挑丝还是板牙套丝，都会存在这段退刀形成的非完整螺纹，要是建模时把螺纹做到整个内孔全长，实际加工出来的零件根本没法和对应螺栓完全旋合，会出现装配顶死的问题。零件的厚度方向尺寸也做了对应匹配，要保证和对应规格螺栓旋合后有足够的啮合牙数，一般来说啮合牙数不少于5牙才能满足常规的静载锁紧需求，要是用在有冲击载荷的工况下，还得适当增加厚度来提升连接强度。六角端面和侧面的垂直度也在建模时做了公差约束，实际装配时这个面要和被连接件的表面贴合，要是垂直度超差，锁紧后螺栓会受到附加的弯曲应力，时间长了容易出现螺栓断裂的失效问题。另外这个零件的边角处做了微小的倒角处理，一方面是去除加工后的锐边毛刺，避免工人装配时划伤手，另一方面也能在装配时起到导向作用，让螺栓更容易对准内螺纹孔，不用反复调整对位。做这类基础标准件的三维模型，最忌讳的就是只做外形好看，忽略实际加工和装配的细节，毕竟这类零件最终是要用到实际设备上的，每一个尺寸、每一处结构都要对应实际生产和装配的需求，不能凭空臆造结构。
